Montage
20

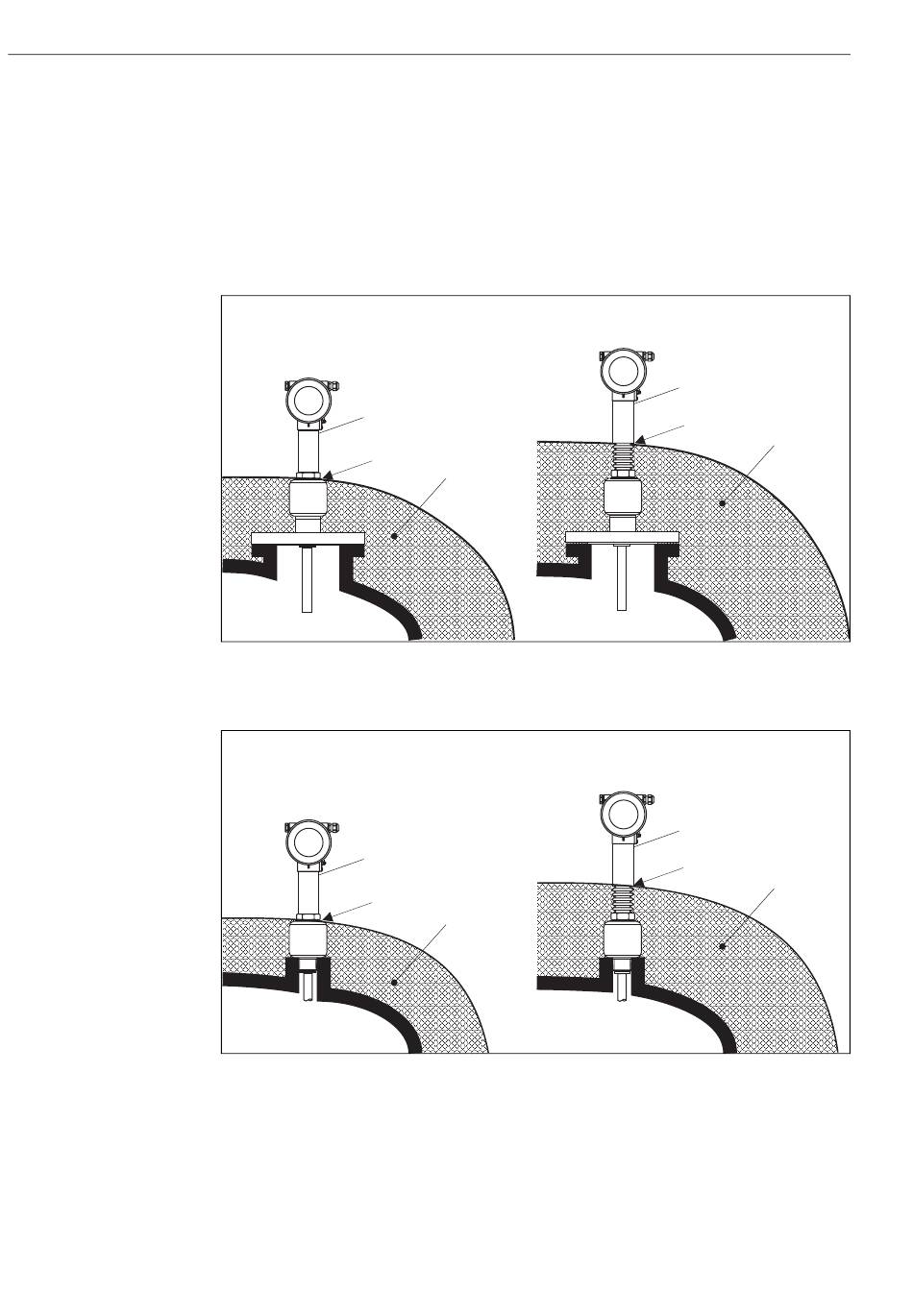

3.6.4 Einbau mit Wärmeisolation
• Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei
hohen Prozesstemperaturen (≥ 200 °C) der FMP45 in die übliche Behälterisolation mit einzube-
ziehen.
• Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinaus-
gehen.
Prozessanschluss mit Flansch DN50...DN100
XT 280 °C
Erweiterte Temperatur-Version
(Sondentyp A)
MAX
max. 280° C
Prozessanschluss mit Einschraubstück G 1½" und 1½" NPT
XT 280 °C
Erweiterte Temperatur-Version
(Sondentyp A)
MAX
max. 280° C
Levelflex M FMP45 mit HART/4...20 mA
Behälterisolation
max. 400° C
Behälterisolation
max. 400° C
HT 400 °C
Hochtemperatur-Version
(Sondentyp B)
MAX
Behälterisolation
L00-FMP45xxx-17-00-00-de-001
HT 400 °C
Hochtemperatur-Version
(Sondentyp B)
MAX
Behälterisolation
L00-FMP45xxx-17-00-00-de-002
