Einbau

3.3.1 Messeinrichtung

Eine komplette Messeinrichtung besteht mindestens aus:
• Chlordioxidsensor
• Messumformer Liquisys M CCM223/253
• Spezialmesskabel
• Durchflussarmatur
• Vergleichsmessgerät zur Bestimmung von Chlordioxid nach der DPD-Methode
4
3
2
1

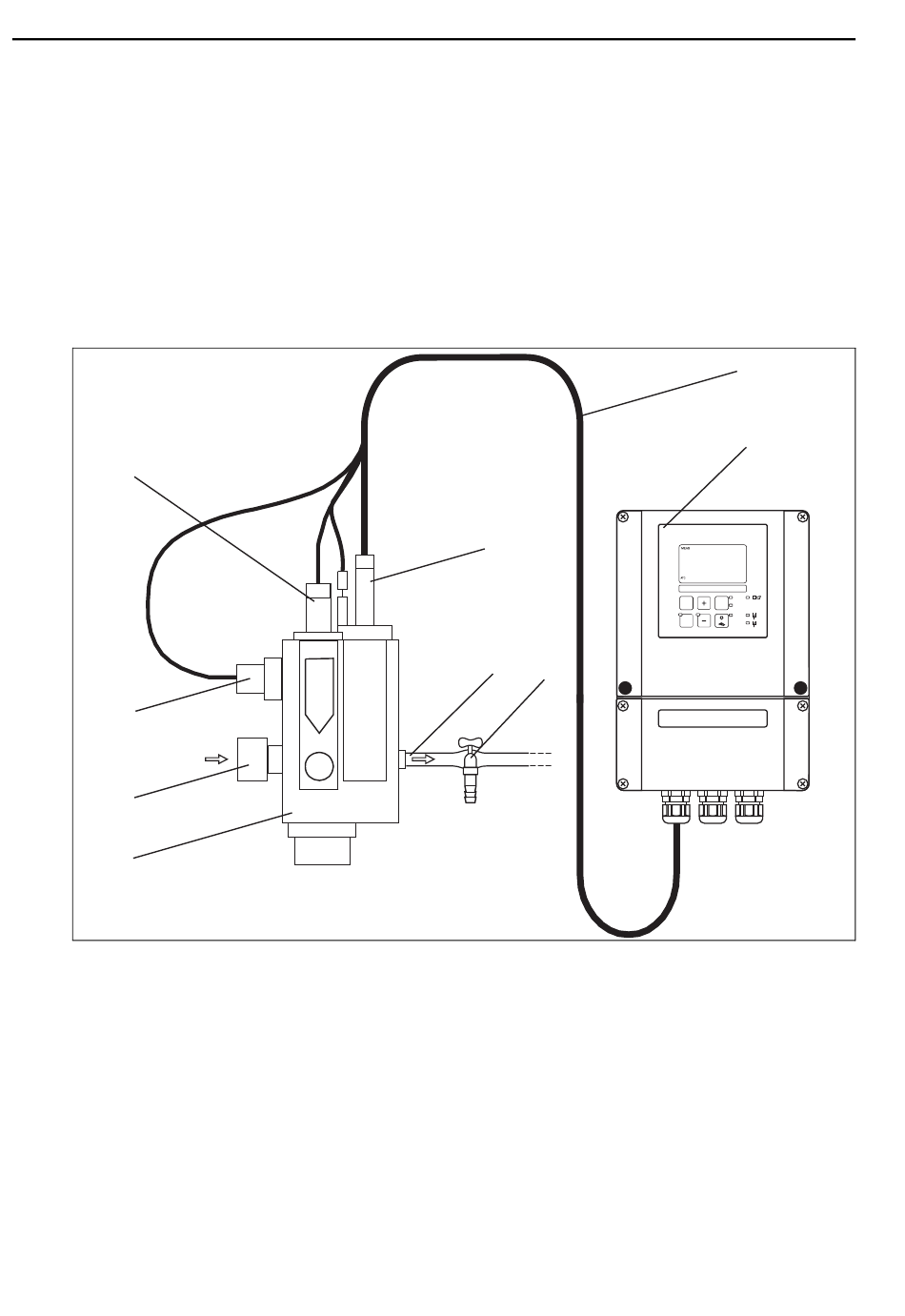

Abb. 2: Messeinrichtung im Durchflussbetrieb (Beispiel)
1 Durchflussarmatur CCA250
2 Mediumzulauf
3 Induktiver Näherungsschalter zur Durchflusskontrolle
4 Einbauplatz für pH-/Redox-Sensoren
5 Chlordioxidsensor CCS240
8
5
6 7
6 Mediumablauf
7 Probenahmehahn
8 Festkabel
9 Messumformer
CCS240/CCS241
8
9
mg/l
0.42
25.0 ¡C
REL1
ALARM
REL2
CAL REL
REL1
E
REL2
a0001691
