Montage
8
3.3

Einbau

3.3.1

Messeinrichtung

Eine komplette Messeinrichtung besteht aus:
• Ultraschallsensor Turbimax CUS71D
• Mehrkanal-Messumformer Liquiline CM44x
Sowie optional oder als Zubehör erhältlich aus:
• einem Wetterschutzdach CYY101
• einer Halterung Flexdip CYH112
• einem festen oder schwenkbaren Tauchrohr Flexdip CYA112

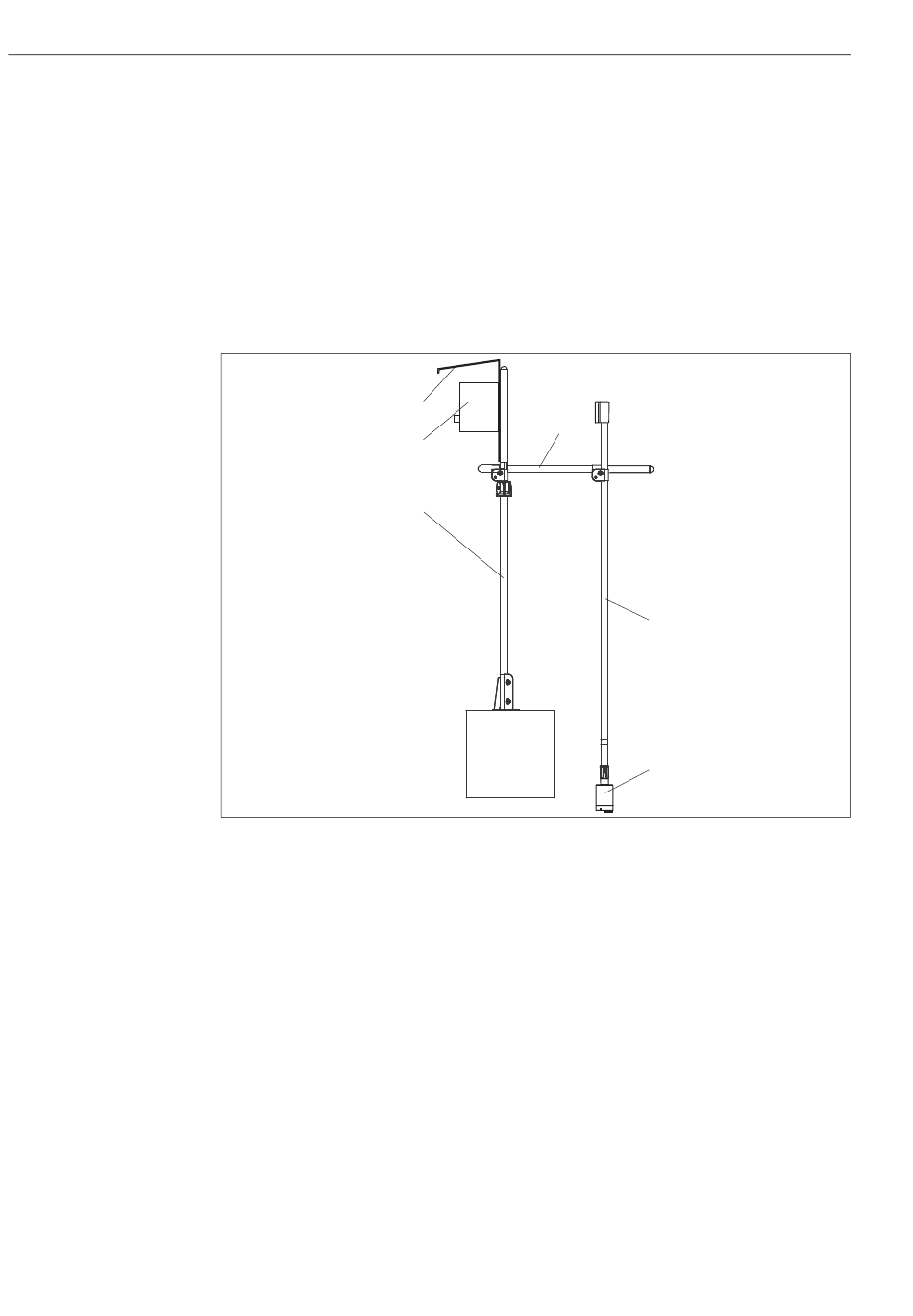

Abb. 3: Ultraschallsensor mit Beckenhalterung und Mehrkanal-Messumformer
1 Halterung Flexdip CYH112
2 Mehrkanal-Messumformer Liquiline CM44x
3 Wetterschutzdach
3
1
2
1
4
5
Turbimax CUS71D
4
5
Armatur Flexdip CYA112
Ultraschallsensor Turbimax CUS71D
Endress+Hauser
a0014923
