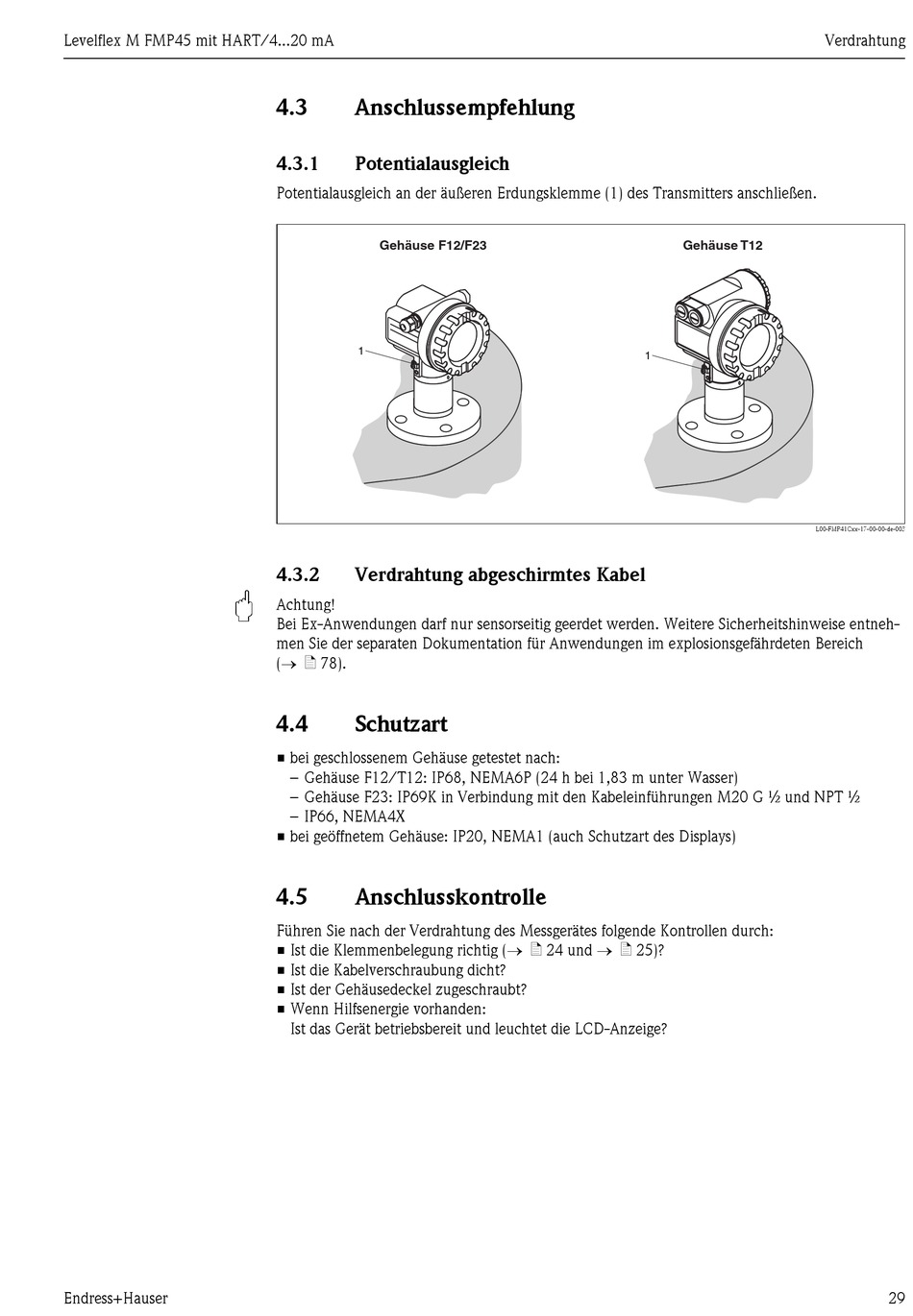

Anschlussempfehlung; Potentialausgleich; Verdrahtung Abgeschirmtes Kabel; Schutzart - Endress+Hauser Levelflex M FMP45 Betriebsanleitung

Levelflex M FMP45 mit HART/4...20 mA
"
Endress+Hauser
4.3

Anschlussempfehlung

4.3.1

Potentialausgleich

Potentialausgleich an der äußeren Erdungsklemme (1) des Transmitters anschließen.
Gehäuse F12/F23
1
4.3.2

Verdrahtung abgeschirmtes Kabel

Achtung!
Bei Ex-Anwendungen darf nur sensorseitig geerdet werden. Weitere Sicherheitshinweise entneh-
men Sie der separaten Dokumentation für Anwendungen im explosionsgefährdeten Bereich
(→ ä 78).
4.4

Schutzart

• bei geschlossenem Gehäuse getestet nach:
– Gehäuse F12/T12: IP68, NEMA6P (24 h bei 1,83 m unter Wasser)
– Gehäuse F23: IP69K in Verbindung mit den Kabeleinführungen M20 G ½ und NPT ½
– IP66, NEMA4X
• bei geöffnetem Gehäuse: IP20, NEMA1 (auch Schutzart des Displays)
4.5

Anschlusskontrolle

Führen Sie nach der Verdrahtung des Messgerätes folgende Kontrollen durch:
• Ist die Klemmenbelegung richtig (→ ä 24 und → ä 25)?
• Ist die Kabelverschraubung dicht?
• Ist der Gehäusedeckel zugeschraubt?
• Wenn Hilfsenergie vorhanden:
Ist das Gerät betriebsbereit und leuchtet die LCD-Anzeige?
Gehäuse T12
1
L00-FMP41Cxx-17-00-00-de-003
Verdrahtung
29
