Inbetriebnahme
46
Für Anwendungen im Schwallrohr
Die obere Blockdistanz (UB) ist bei Auswahl des Parameters (Bypass/Rohr) in der Funktion
"Behälter Eigen." (002) auf 100 mm voreingestellt.

Messabweichung

Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang: digital
Summe aus Nichtlinearität, Füllstand
Nichtwiederholbarkeit und (Elektronikvarianten Füllstand und Trennschicht):
Hysterese
Messbereich FMP45:
– bis 10 m: ±3 mm
– > 10 m: ± 0,03 %
FMP45 mit Koaxsonde:
– ±5 mm
Trennschicht
(nur Elektronikvariante "K" Trennschichtmessung):
– Messbereich bis 10 m: ±10 mm
Offset / Nullpunkt ±4 mm
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Ein-
bauverhältnisse ergibt, bei Seil- und Stabsonden bis zu ±12 mm betragen. Dieser zusätzliche Off-
set/Nullpunkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei der
Inbetriebnahme beseitigt werden.

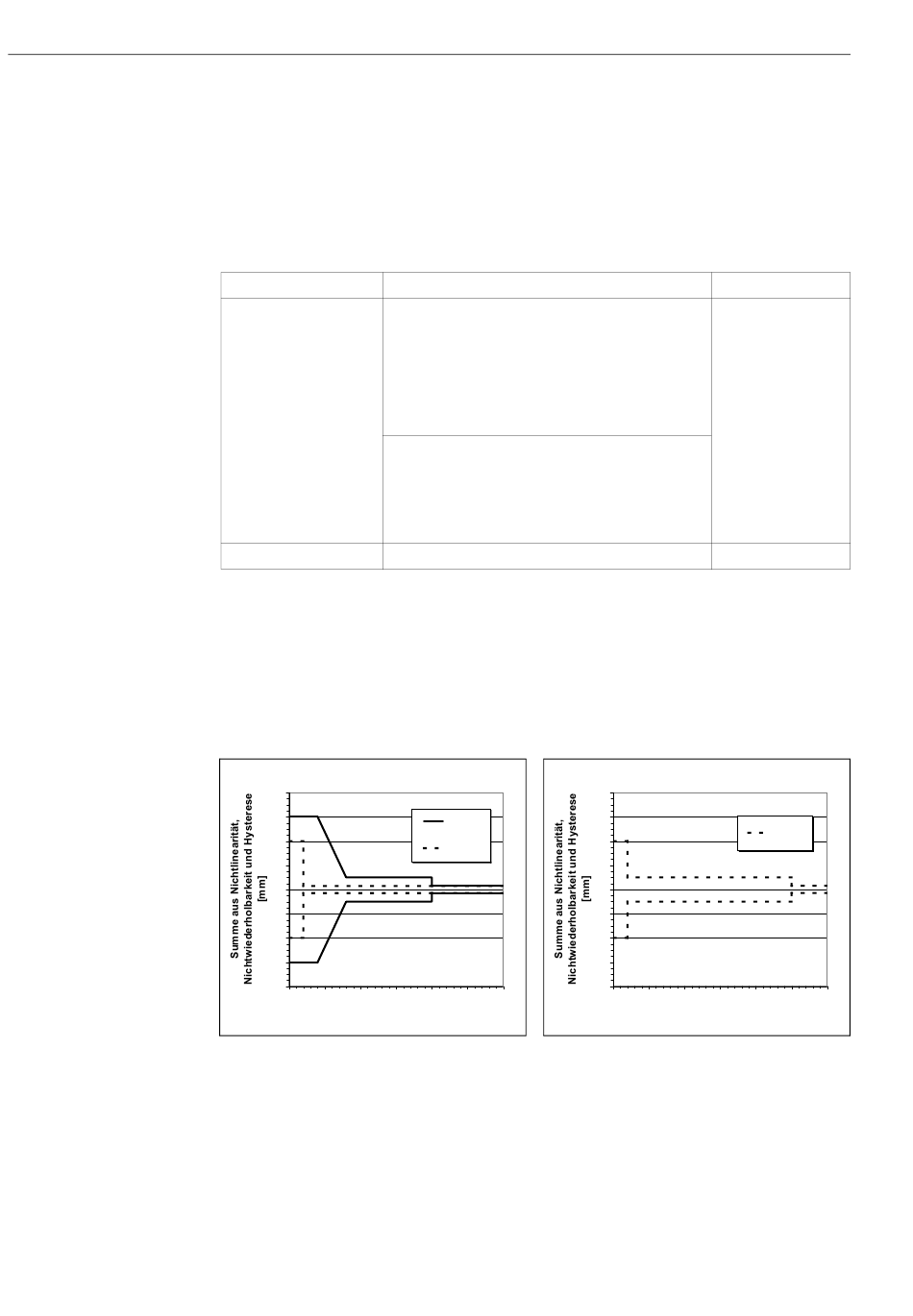

Im Bereich des unteren Sondenendes ergibt sich abweichend für die Füllstandmessung
folgende Messabweichung (Elektronikvarianten Füllstand und Trennschicht):
Stabsonde und Koaxsonde
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Abstand vom Sondenende [mm]
Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straffgewichts (0
bis 250 mm vom Sondenende) nicht möglich (untere Blockdistanz).
Bei Trennschichtdicken <60 mm kann die Trennschicht
nicht mehr vom Gesamtfüllstand unterschieden werden, so
dass beide Ausgangssignale identisch sind.
DK = 2
DK > 7
200 250 300
L00-FMP4xxxx-05-00-00-de-001
Levelflex M FMP45 mit HART/4...20 mA
analog
± 0,06 %
± 0,03 %
Seilsonde
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150 200
Abstand vom Sondenende [mm]
Endress+Hauser
DK > 7
250 300
