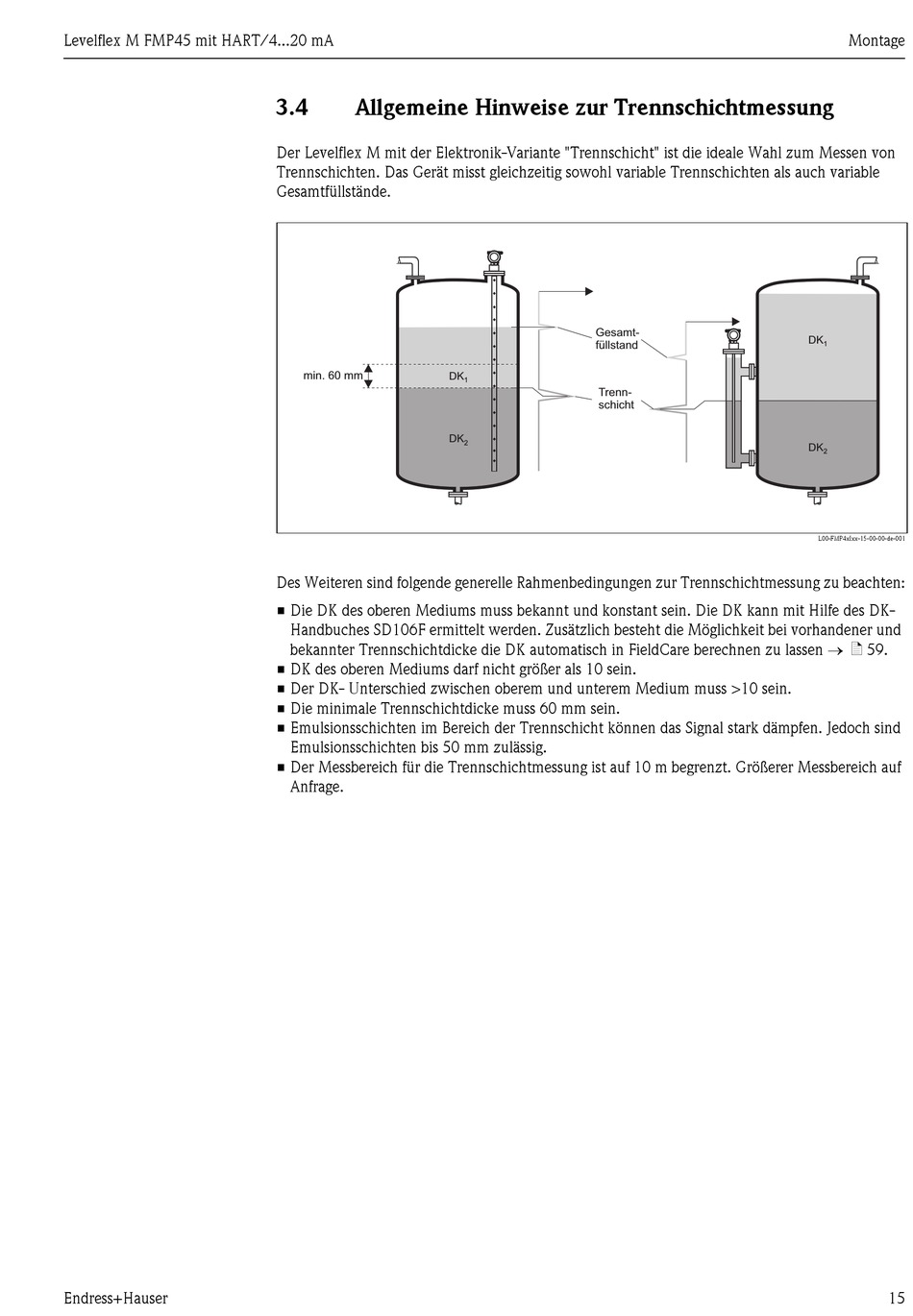

Allgemeine Hinweise Zur Trennschichtmessung - Endress+Hauser Levelflex M FMP45 Betriebsanleitung

Levelflex M FMP45 mit HART/4...20 mA
Endress+Hauser
3.4

Allgemeine Hinweise zur Trennschichtmessung

Der Levelflex M mit der Elektronik-Variante "Trennschicht" ist die ideale Wahl zum Messen von
Trennschichten. Das Gerät misst gleichzeitig sowohl variable Trennschichten als auch variable
Gesamtfüllstände.
min. 60 mm
Des Weiteren sind folgende generelle Rahmenbedingungen zur Trennschichtmessung zu beachten:
• Die DK des oberen Mediums muss bekannt und konstant sein. Die DK kann mit Hilfe des DK-
Handbuches SD106F ermittelt werden. Zusätzlich besteht die Möglichkeit bei vorhandener und
bekannter Trennschichtdicke die DK automatisch in FieldCare berechnen zu lassen → ä 59.
• DK des oberen Mediums darf nicht größer als 10 sein.
• Der DK- Unterschied zwischen oberem und unterem Medium muss >10 sein.
• Die minimale Trennschichtdicke muss 60 mm sein.
• Emulsionsschichten im Bereich der Trennschicht können das Signal stark dämpfen. Jedoch sind
Emulsionsschichten bis 50 mm zulässig.
• Der Messbereich für die Trennschichtmessung ist auf 10 m begrenzt. Größerer Messbereich auf
Anfrage.
Gesamt-
füllstand
DK
1
Trenn-
schicht
DK
2
Montage
DK
1
DK
2
L00-FMP4xIxx-15-00-00-de-001
15
