Montage
HINWEIS
Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
Fixierhülse eng bohren, damit guter elektrischer Kontakt zwischen Hülse und Sondenstab
►
sichergestellt ist.
HINWEIS
Schweißen kann das Hauptelektronikmodul beschädigen.
Vor dem Anschweißen: Sondenstab erden und Elektronik ausbauen.
►
6.4
Besondere Montagesituationen
6.4.1

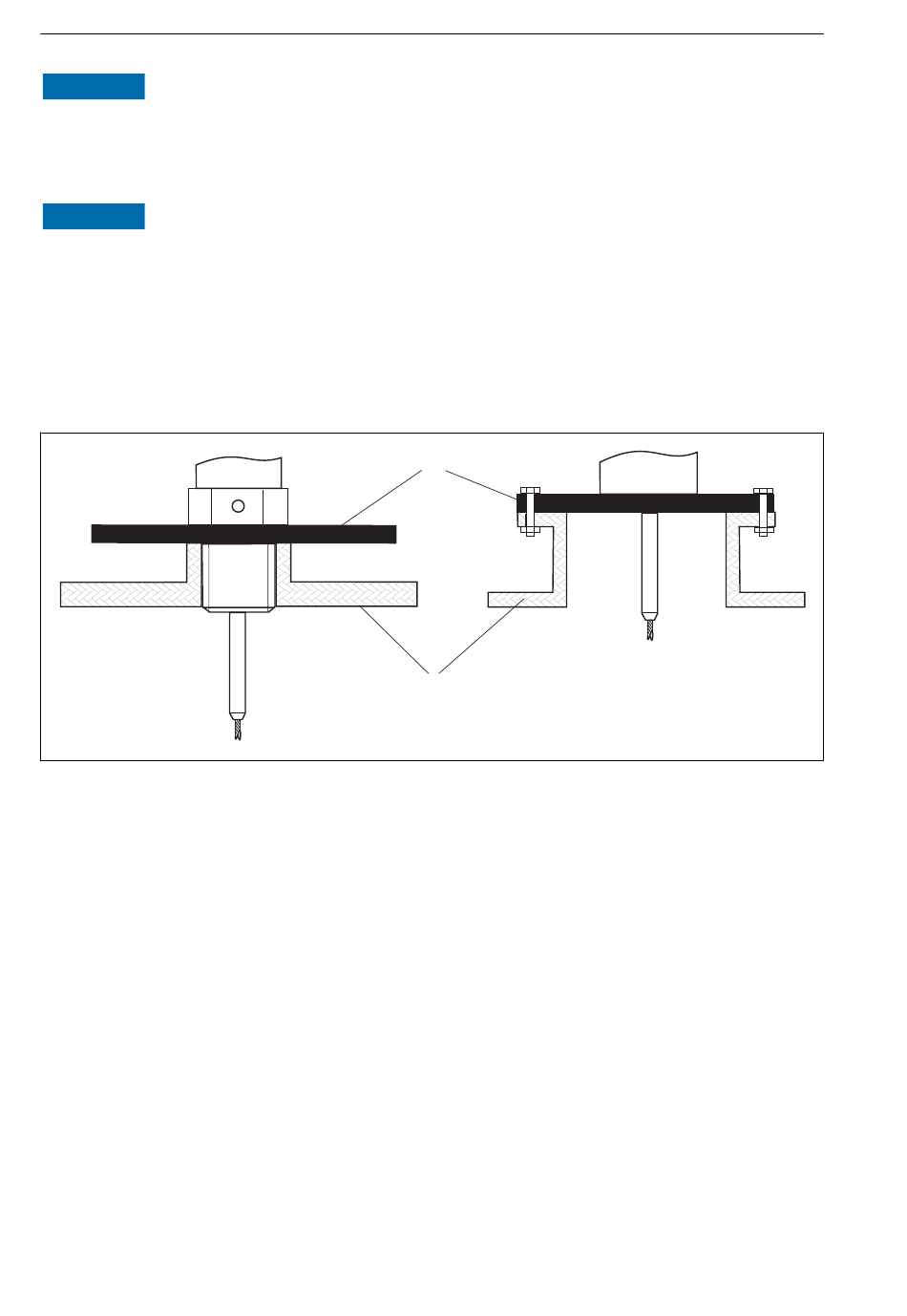

Nichtmetallische Behälter
1
Nichtmetallischer Behälter
2
Metallblech oder metallischer Flansch
Levelflex mit Seil- oder Stabsonde benötigt zur Messung eine metallische Fläche am Prozessan-
schluss. Deswegen:
• Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden.
• Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur
Sonde am Prozessanschluss anbringen.
6.5
Gerät montieren
6.5.1
Benötigtes Montagewerkzeug
• Für Einschraubgewinde 3/4": Gabelschlüssel 36 mm
• Für Einschraubgewinde 1-1/2": Gabelschlüssel 55 mm
• Zum Kürzen von Stab- oder Koax-Sonden: Säge
20
2
1
Levelflex FMP56, FMP57
A0012527
Endress+Hauser
