Montage
6.3

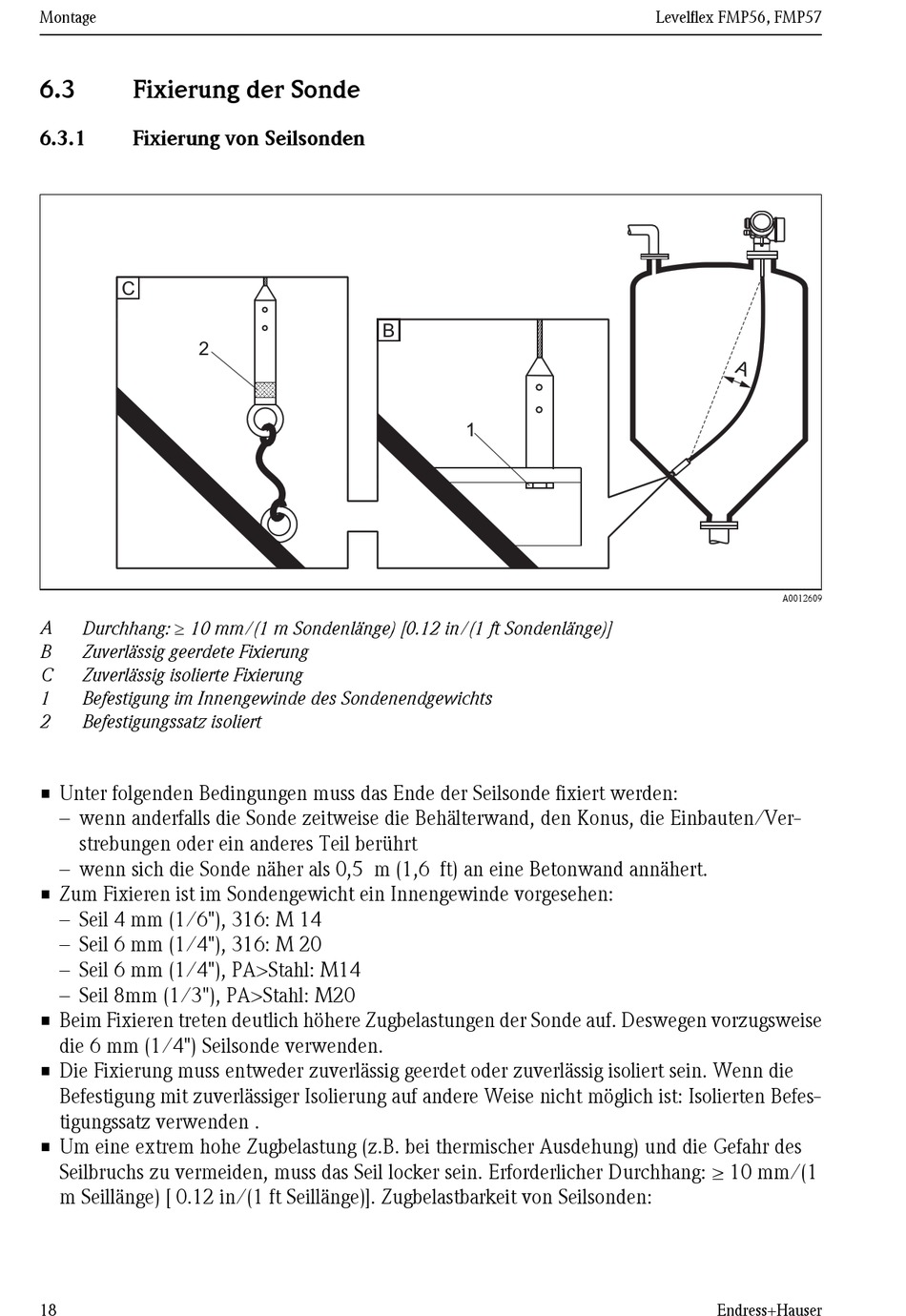

Fixierung der Sonde

6.3.1

Fixierung von Seilsonden

C
2
A Durchhang: ³ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)]
B Zuverlässig geerdete Fixierung
C Zuverlässig isolierte Fixierung
1 Befestigung im Innengewinde des Sondenendgewichts
2 Befestigungssatz isoliert
• Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden:
– wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Ver-
strebungen oder ein anderes Teil berührt
– wenn sich die Sonde näher als 0,5 m (1,6 ft) an eine Betonwand annähert.
• Zum Fixieren ist im Sondengewicht ein Innengewinde vorgesehen:
– Seil 4 mm (1/6"), 316: M 14
– Seil 6 mm (1/4"), 316: M 20
– Seil 6 mm (1/4"), PA>Stahl: M14
– Seil 8mm (1/3"), PA>Stahl: M20
• Beim Fixieren treten deutlich höhere Zugbelastungen der Sonde auf. Deswegen vorzugsweise
die 6 mm (1/4") Seilsonde verwenden.
• Die Fixierung muss entweder zuverlässig geerdet oder zuverlässig isoliert sein. Wenn die
Befestigung mit zuverlässiger Isolierung auf andere Weise nicht möglich ist: Isolierten Befes-
tigungssatz verwenden .
• Um eine extrem hohe Zugbelastung (z.B. bei thermischer Ausdehung) und die Gefahr des
Seilbruchs zu vermeiden, muss das Seil locker sein. Erforderlicher Durchhang: ≥ 10 mm/(1
m Seillänge) [ 0.12 in/(1 ft Seillänge)]. Zugbelastbarkeit von Seilsonden:
18
B
1
Levelflex FMP56, FMP57
A0012609
