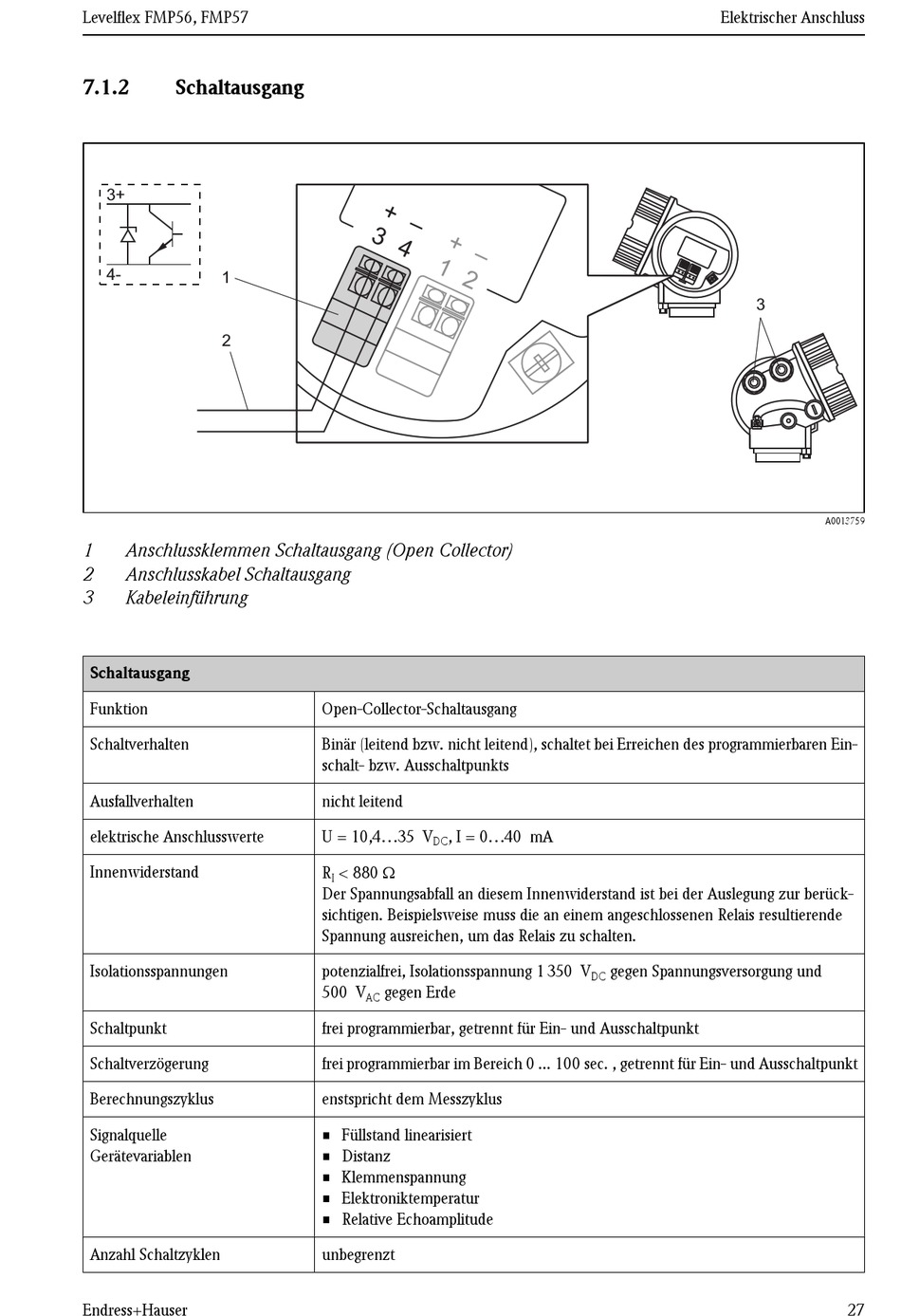

7.1.2 Schaltausgang
3+
4-
1
2
1 Anschlussklemmen Schaltausgang (Open Collector)
2 Anschlusskabel Schaltausgang
3 Kabeleinführung
Schaltausgang
Funktion
Schaltverhalten
Ausfallverhalten
elektrische Anschlusswerte
Innenwiderstand
Isolationsspannungen
Schaltpunkt
Schaltverzögerung
Berechnungszyklus
Signalquelle
Gerätevariablen
Anzahl Schaltzyklen
Endress+Hauser
Open-Collector-Schaltausgang
Binär (leitend bzw. nicht leitend), schaltet bei Erreichen des programmierbaren Ein-
schalt- bzw. Ausschaltpunkts
nicht leitend
U = 10,4...35 V , I = 0...40 mA
DC
< 880 W
R
I
Der Spannungsabfall an diesem Innenwiderstand ist bei der Auslegung zur berück-
sichtigen. Beispielsweise muss die an einem angeschlossenen Relais resultierende
Spannung ausreichen, um das Relais zu schalten.
potenzialfrei, Isolationsspannung 1 350 V
500 V gegen Erde
AC
frei programmierbar, getrennt für Ein- und Ausschaltpunkt
frei programmierbar im Bereich 0 ... 100 sec. , getrennt für Ein- und Ausschaltpunkt
enstspricht dem Messzyklus
• Füllstand linearisiert
• Distanz
• Klemmenspannung
• Elektroniktemperatur
• Relative Echoamplitude
unbegrenzt
Elektrischer Anschluss
3
gegen Spannungsversorgung und
DC
