Levelflex FMP56, FMP57 Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht)
10.1.5

Weitere Parametrierung

1. Funktions- und Ausgangsblöcke verschalten.
2. Nach Festlegung des aktiven LAS alle Daten und Parameter in das Feldgerät herunterladen.
10.2

Skalierung des Messwerts im AI Block

Wenn im AI Block der Linearisierungstyp L_TYPE = Indirect gewählt wurde, kann der Mess-
wert skaliert werden. XD_SCALE mit den Elementen EU_0 und EU_100 definiert dabei den
Eingangsbereich. Dieser wird linear abgebildet auf den Ausgangsbereich, definiert durch
OUT_SCALE ebenfalls mit den Elementen EU_0 und EU_100.
EU_100
EU_0
0

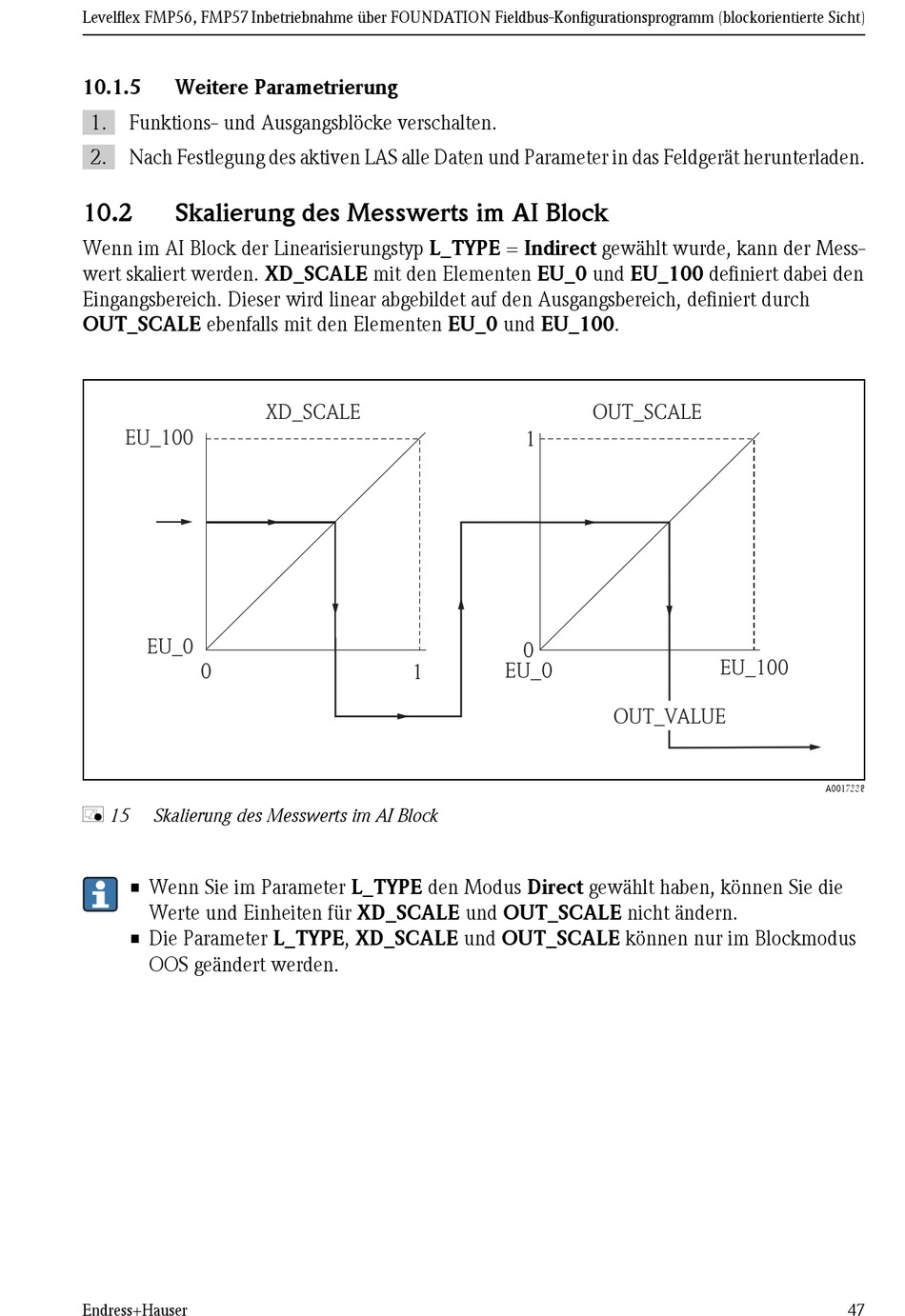

å 15 Skalierung des Messwerts im AI Block
• Wenn Sie im Parameter L_TYPE den Modus Direct gewählt haben, können Sie die
Werte und Einheiten für XD_SCALE und OUT_SCALE nicht ändern.
• Die Parameter L_TYPE, XD_SCALE und OUT_SCALE können nur im Blockmodus
OOS geändert werden.
Endress+Hauser
XD_SCALE
1
OUT_SCALE
1
0
EU_0
OUT_VALUE
EU_100
A0017338
