Elektrischer Anschluss
6.6
Montagekontrolle
Ist das Gerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Gerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Prozessdruck
• Umgebungstemperatur
• Messbereich
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Sind Befestigungsschraube und Sicherungskralle fest angezogen?
7
Elektrischer Anschluss
7.1
Anschlussmöglichkeiten
7.1.1
FOUNDATION Fieldbus
1
2
å 5

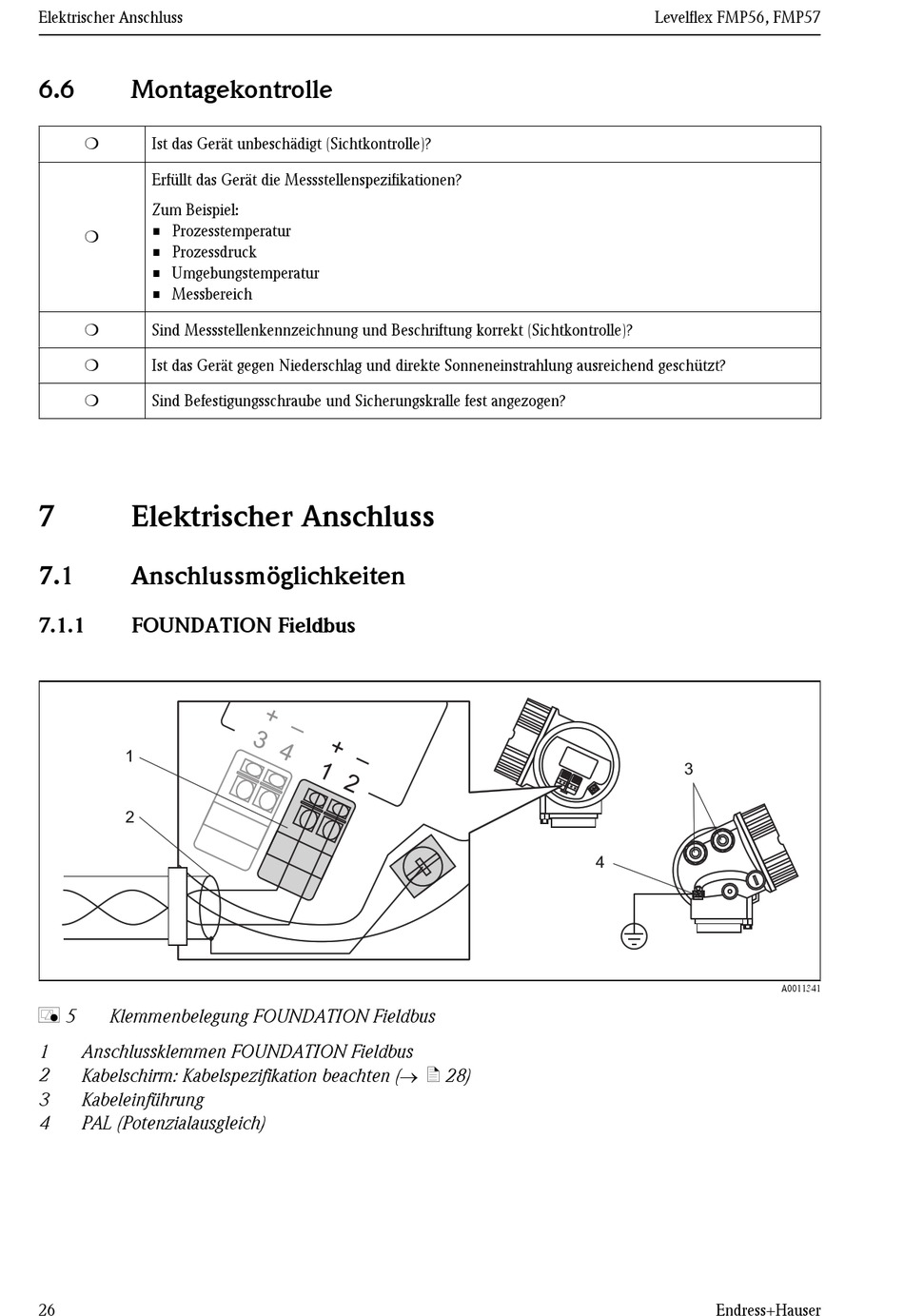

Klemmenbelegung FOUNDATION Fieldbus
1
Anschlussklemmen FOUNDATION Fieldbus
2
Kabelschirm: Kabelspezifikation beachten (® ä 28)
3
Kabeleinführung
4
PAL (Potenzialausgleich)
26
Levelflex FMP56, FMP57
3
4
Endress+Hauser
A0011341
