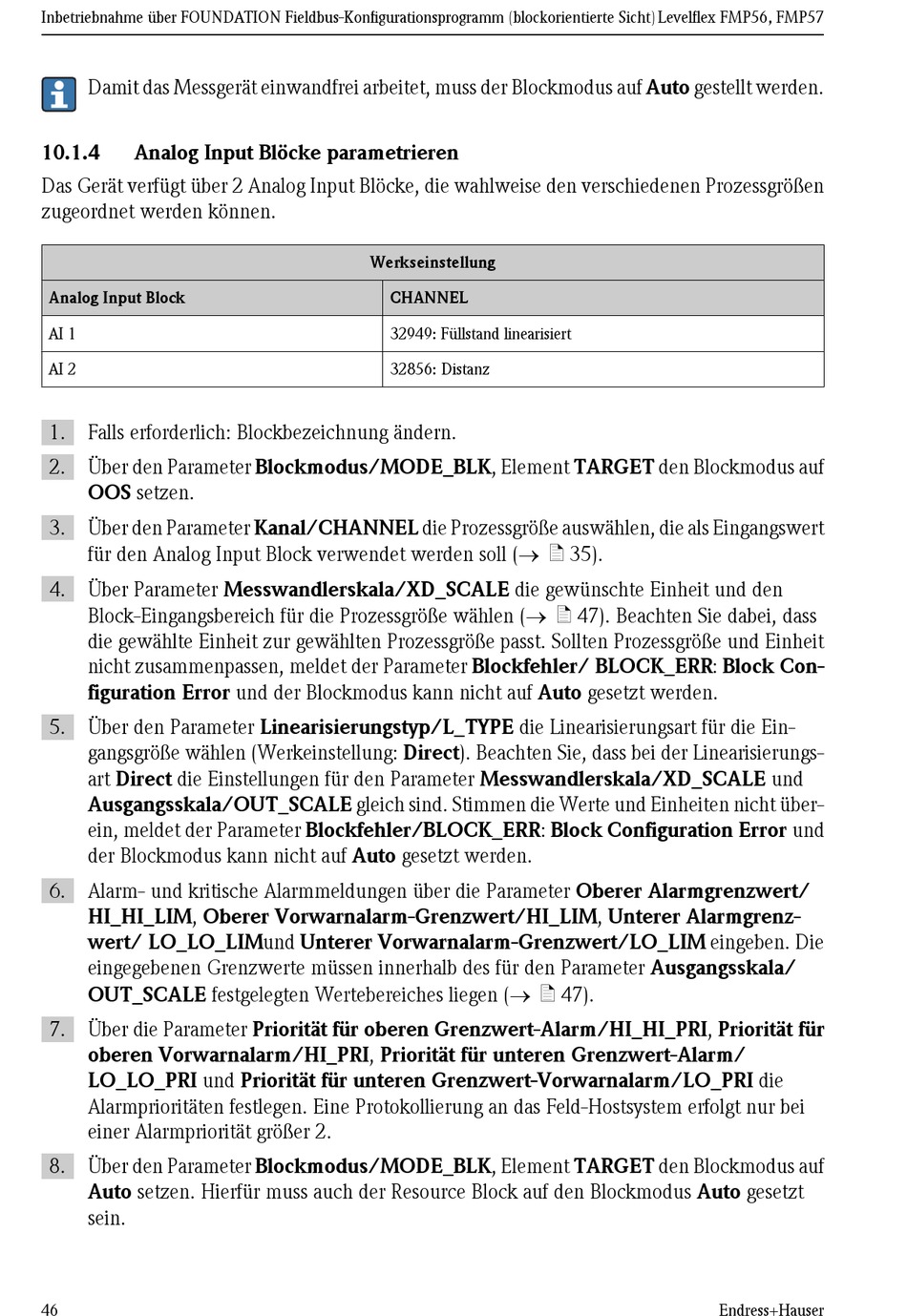

Inbetriebnahme über FOUNDATION Fieldbus-Konfigurationsprogramm (blockorientierte Sicht) Levelflex FMP56, FMP57
Damit das Messgerät einwandfrei arbeitet, muss der Blockmodus auf Auto gestellt werden.
10.1.4 Analog Input Blöcke parametrieren
Das Gerät verfügt über 2 Analog Input Blöcke, die wahlweise den verschiedenen Prozessgrößen
zugeordnet werden können.
Analog Input Block
AI 1
AI 2
1. Falls erforderlich: Blockbezeichnung ändern.
2. Über den Parameter Blockmodus/MODE_BLK, Element TARGET den Blockmodus auf
OOS setzen.
3. Über den Parameter Kanal/CHANNEL die Prozessgröße auswählen, die als Eingangswert
für den Analog Input Block verwendet werden soll (® ä 35).
4. Über Parameter Messwandlerskala/XD_SCALE die gewünschte Einheit und den
Block-Eingangsbereich für die Prozessgröße wählen (® ä 47). Beachten Sie dabei, dass
die gewählte Einheit zur gewählten Prozessgröße passt. Sollten Prozessgröße und Einheit
nicht zusammenpassen, meldet der Parameter Blockfehler/ BLOCK_ERR: Block Con-
figuration Error und der Blockmodus kann nicht auf Auto gesetzt werden.
5. Über den Parameter Linearisierungstyp/L_TYPE die Linearisierungsart für die Ein-
gangsgröße wählen (Werkeinstellung: Direct). Beachten Sie, dass bei der Linearisierungs-
art Direct die Einstellungen für den Parameter Messwandlerskala/XD_SCALE und
Ausgangsskala/OUT_SCALE gleich sind. Stimmen die Werte und Einheiten nicht über-
ein, meldet der Parameter Blockfehler/BLOCK_ERR: Block Configuration Error und
der Blockmodus kann nicht auf Auto gesetzt werden.
6. Alarm- und kritische Alarmmeldungen über die Parameter Oberer Alarmgrenzwert/
HI_HI_LIM, Oberer Vorwarnalarm-Grenzwert/HI_LIM, Unterer Alarmgrenz-
wert/ LO_LO_LIMund Unterer Vorwarnalarm-Grenzwert/LO_LIM eingeben. Die
eingegebenen Grenzwerte müssen innerhalb des für den Parameter Ausgangsskala/
OUT_SCALE festgelegten Wertebereiches liegen (® ä 47).
7. Über die Parameter Priorität für oberen Grenzwert-Alarm/HI_HI_PRI, Priorität für
oberen Vorwarnalarm/HI_PRI, Priorität für unteren Grenzwert-Alarm/
LO_LO_PRI und Priorität für unteren Grenzwert-Vorwarnalarm/LO_PRI die
Alarmprioritäten festlegen. Eine Protokollierung an das Feld-Hostsystem erfolgt nur bei
einer Alarmpriorität größer 2.
8. Über den Parameter Blockmodus/MODE_BLK, Element TARGET den Blockmodus auf
Auto setzen. Hierfür muss auch der Resource Block auf den Blockmodus Auto gesetzt
sein.
46
Werkseinstellung
CHANNEL
32949: Füllstand linearisiert
32856: Distanz
