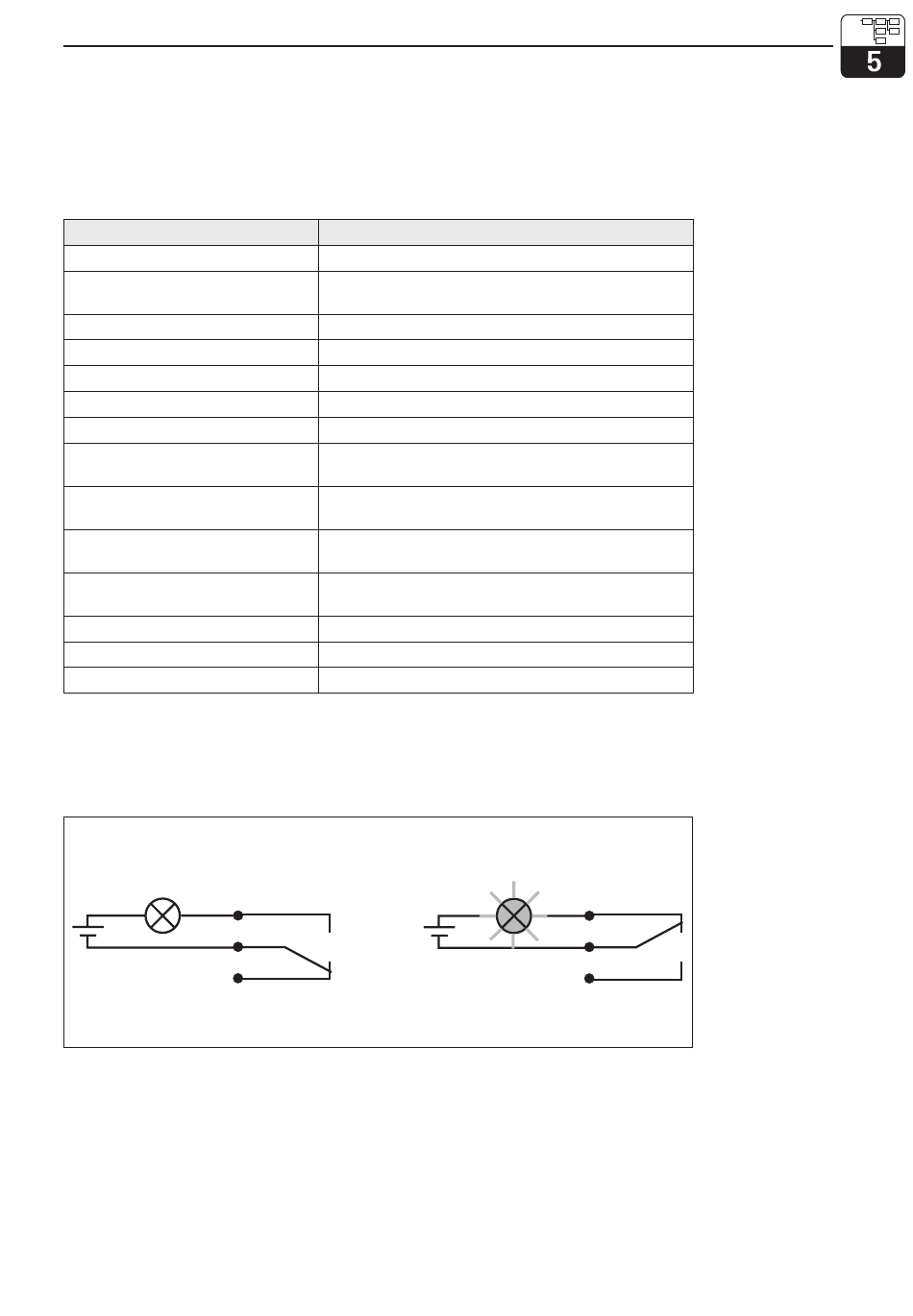

Liquisys M CUM 223 / 253
Werkseinstellungen
Beim ersten Einschalten besitzt das Gerät bei allen Einstellungen die Werkseinstellung. Einen
Überblick über die wichtigsten Einstellungen gibt folgende Tabelle. Alle weiteren Werkseinstel-
lungen können Sie der Beschreibung der einzelnen Funktionsgruppen im Kapitel 5 entnehmen
(die Werkseinstellung ist dort jeweils fett gedruckt).
Funktion
Art der Messung
Temperatur-Offset /
Trübungs-Offset
Grenzwert 1
Kontaktfunktion Grenzwertgeber 1 MAX-Kontakt ohne Verzögerung
Grenzwert 2
Kontaktfunktion Grenzwertgeber 2 MAX-Kontakt ohne Verzögerung
Stromausgänge 1 und 2*
Stromausgang 1: Messwert bei
4 mA Signalstrom
Stromausgang 1: Messwert bei
20 mA Signalstrom
Stromausgang 2: Temperaturwert
bei 4 mA Signalstrom*
Stromausgang 2: Temperaturwert
bei 20 mA Signalstrom*
Messwertdämpfung
Kalibrierdatensatz
Wischersteuerung
*bei entsprechender Ausführung
Alarmkontakt
Normaler Betriebszustand
Normaler Betriebszustand:
• Gerät in Betrieb
• Keine Fehlermeldung vorhanden
(Alarm-LED aus)
→ Relais angezogen
→ Kontakt 42/43 geschlossen
Endress+Hauser
Werkseinstellung
Trübung in FNU, Temperatur in °C
0 °C
0 FNU
9999 FNU
9999 FNU
4 ... 20 mA
0 FNU
10,0 FNU
–5,0 °C
100,0 °C
10
Nr. 3
Aus
41
42
43
Alarmzustand:
• Fehlermeldung vorhanden (Alarm-LED rot)
oder
• Gerät defekt bzw. spannungslos
(Alarm-LED aus)
→ Relais abgefallen
→ Kontakt 41/42 geschlossen
Gerätekonfiguration
Alarmzustand
41
42
43
RELAIS2.CDR
UM253D5A.CHP
Empfohlene Fail-safe-
Schaltung für den Alarm-
Bild 5.3
kontakt
23
