Liquisys M CUM 223 / 253
4.3

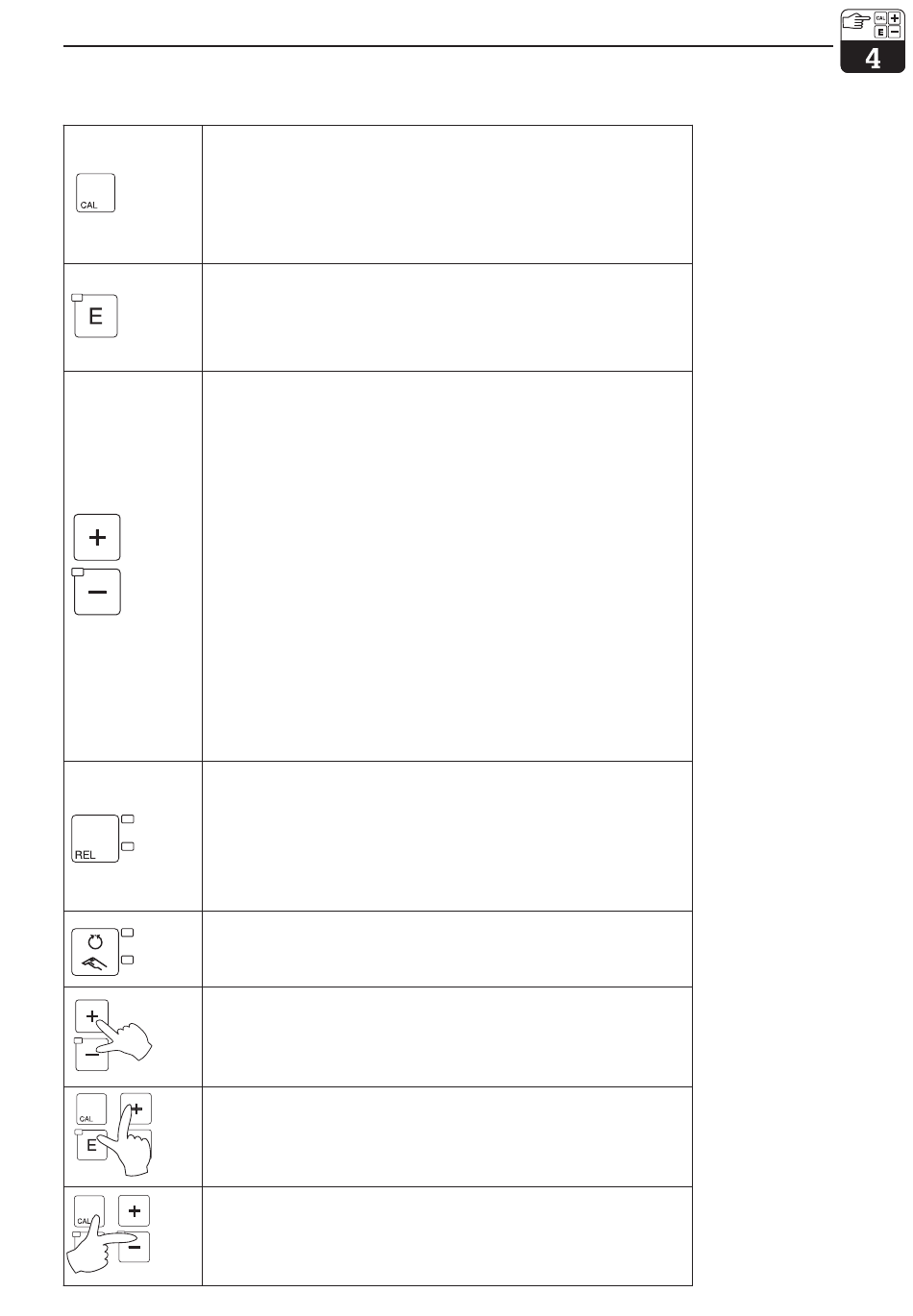

Funktion der Tasten
CAL-Taste
Nach Druck auf die CAL-Taste fragt das Gerät zunächst den
Zugriffscode für die Kalibrierung ab:
Code 22 für Kalibrierung
Code 0 oder beliebig für Lesen der letzten Kalibrierdaten.
Mit der CAL-Taste übernehmen Sie die Kalibrierdaten bzw. schalten
innerhalb des Kalibriermenüs von Feld zu Feld.
ENTER-Taste
Die ENTER-Taste hat folgende Funktionen:
Aufruf des Setup-Menüs aus dem Messbetrieb heraus
Abspeichern (Bestätigen) eingegebener Daten im Setup- Modus.
Weiterschalten innerhalb der Funktionsgruppen.
PLUS-Taste und MINUS-Taste
Die PLUS- und MINUS-Tasten haben folgende Funktionen:
Auswahl von Funktionsgruppen
Einstellen von Parametern und Zahlenwerten
Bedienung der Relais bei Hand-Betrieb (s. Kap. 4.4).
Mit der PLUS-Taste können Sie beim Stromeingang zwischen % und
mA wählen.
Durch wiederholtes Drücken der PLUS-Taste erhalten Sie der Reihe
nach folgende Einstellungen als Nebenmesswert:
1. Temperaturanzeige in °F
2. Ausblenden der Temperaturanzeige
3. Stromeingangssignal in %
4. Stromeingangssignal in mA
5. Messwertanzeige in FNU bzw. NTU (unkompensierter Wert ohne
Einbauanpassung, Offset und Steigung bezogen auf Datensatz 1)
Durch wiederholtes Drücken der MINUS-Taste werden Fehler
ausgelesen:
1. Die aktuellen Fehler werden nacheinander angezeigt (max. 10)
2. Nach Anzeige aller Fehler wird die Standard-Anzeige eingeblendet.
In der Funktionsgruppe F kann für jeden Fehlercode separat ein Alarm
definiert werden.
REL-Taste
Mit der REL-Taste können Sie im Hand-Betrieb zwischen den Relais
und dem manuellen Reinigungsstart umschalten. Im Automatikbetrieb
können Sie mit der REL-Taste die dem jeweiligen Relais zugeordneten
Einschaltpunkte (bei Grenzwertgeber) bzw. Sollwerte (bei PID-Regler)
auslesen. Durch Drücken der PLUS-Taste springen Sie zu den
Einstellungen des nächsten Relais. Mit der REL-Taste gelangen Sie
wieder in den Anzeigemodus (automatischer Rücksprung nach 30 s).
AUTO-Taste
Mit der AUTO-Taste kann zwischen Automatik-Betrieb und
Hand-Betrieb umgeschaltet werden.
Escape-Funktion
Bei gleichzeitigem Drücken von PLUS- und MINUS-Taste für
mindestens 3s erfolgt ein Rücksprung in das Hauptmenü. Bei erneutem
Drücken von PLUS- und MINUS-Taste erfolgt ein Rücksprung in den
Messmodus.
Tastatur sperren
Durch gleichzeitiges Drücken von PLUS- und ENTER-Taste für
mindestens 3s wird die Tastatur gegen unbeabsichtigte Eingabe
verriegelt. Alle Einstellungen können weiterhin gelesen werden.
Bei der Codeabfrage erscheint der Code 9999.
Tastatur entsperren
Durch gleichzeitiges Drücken von CAL- und MINUS-Taste wird die
Tastatur entsperrt. Bei der Codeabfrage erscheint der Code 0.
Endress+Hauser
Bedienung
UM253DD4.CHP
17
