3.13 Montage des externen Öl/Luft-Kühlers
3.13.1 Schlauchleitungen anschließen
ACHTUNG
Getriebe wird ohne Ölfüllung geliefert
•
Befüllen Sie das Getriebe vor Inbetriebnahme mit Öl.
Im Lieferumfang sind der Öl/Luft-Kühler und die benötigten Schlauchleitungen enthalten.
Schließen Sie den Öl/Luft-Kühler entsprechend der Abbildung an.

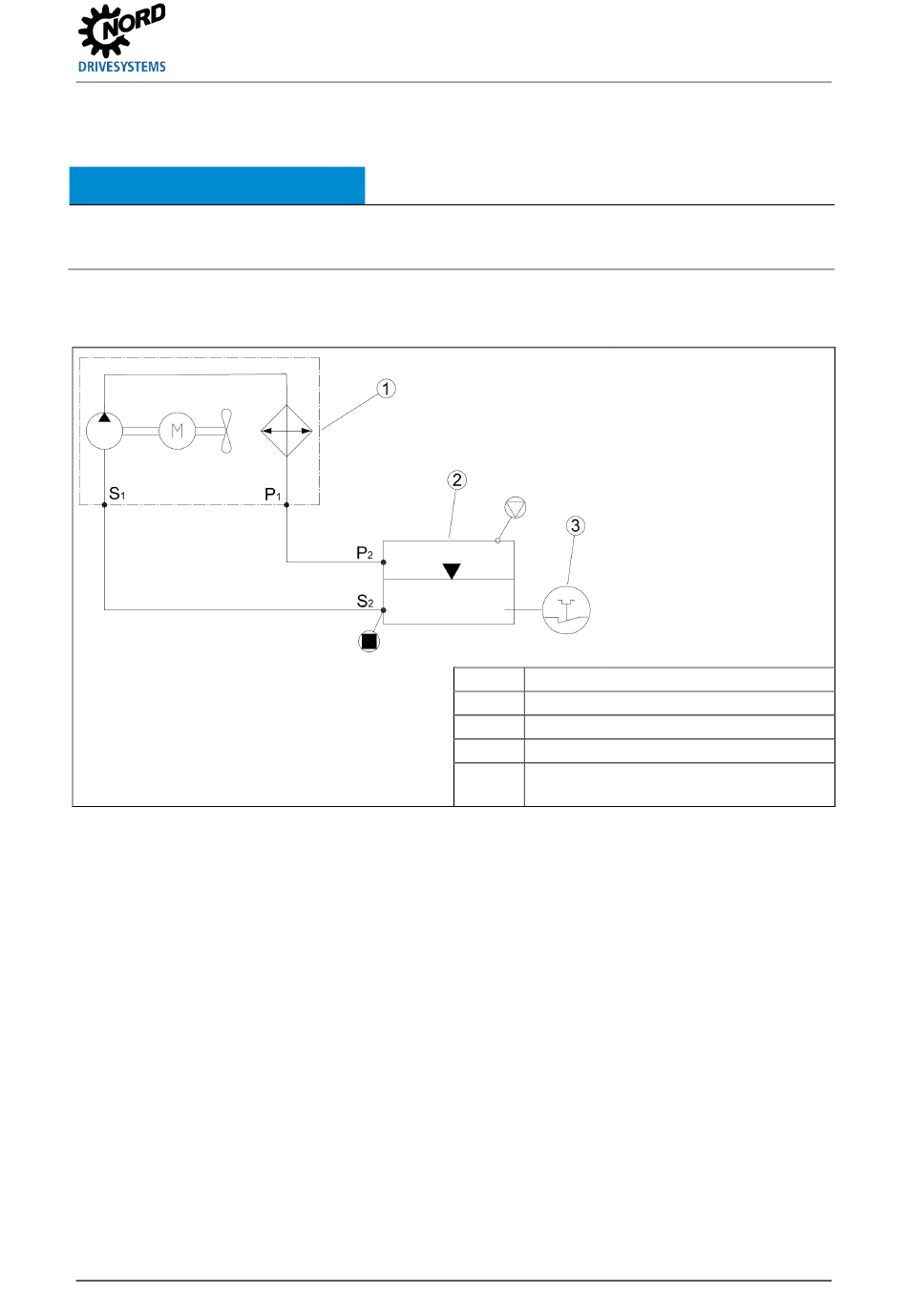

Abbildung 17: Anschluss des Öl/Luft-Kühlers
Ziehen Sie die Überwurfmuttern entsprechend 7.3 "Schrauben-Anziehdrehmomente" fest.
Nach Montage der Ölleitungen füllen Sie die Getriebeölart, die auf dem Typenschild aufgedruckt ist, in
das Getriebegehäuse ein. Die auf dem Typenschild angegebene Ölmenge ist ein Richtwert und kann
in Abhängigkeit von der Übersetzung variieren. Für die Schlauchleitungen wird eine zusätzliche
Ölmenge von ca. 4,5 l benötigt. Achten Sie beim Befüllen auf die Ölstandsschraube als Anzeige für
den korrekten Ölstand.
3.13.2 Elektrischer Anschluss
Stellen Sie den elektrischen Anschluss gemäß der Betriebs- und Montageanleitung des Öl/Luft-
Kühlers her.
B 1000 de-3921
3 Transport, Lagerung, Montage
1
Öl/Luft-Kühler
2
Getriebe
3
Optionale Temperaturüberwachung
S
Sauganschluss/Ölablass des Getriebes
Druckanschluss/Getriebe, Anschluss ober-
P
oder unterhalb des Ölstandes
39
