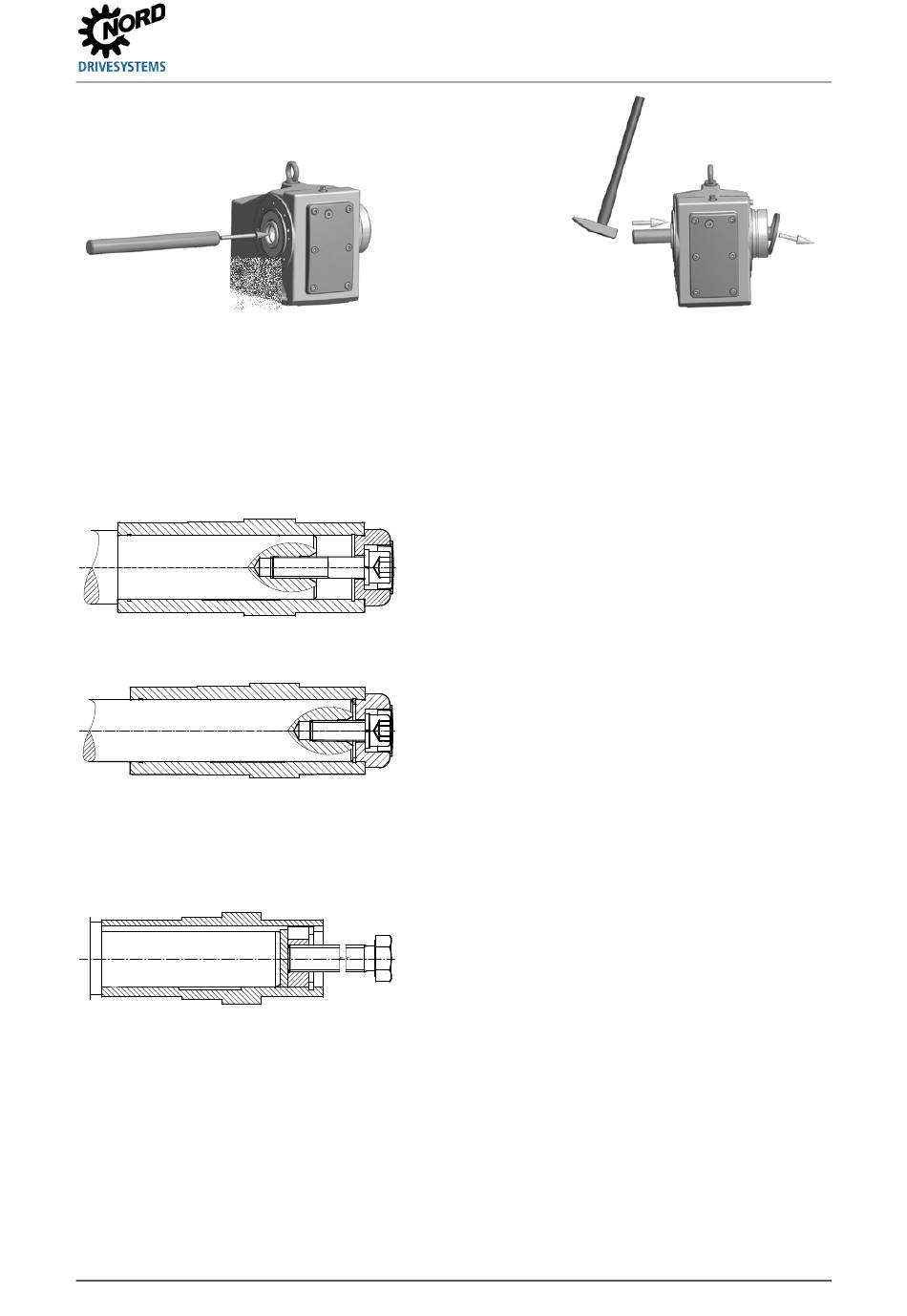

Abbildung 5: Demontage Der Werkseitig Montierten Verschlusskappe; Abbildung 6: Getriebe Auf Welle Mit Anlageschulter Mit Befestigungselement Befestigt; Abbildung 7: Getriebe Auf Welle Ohne Anlageschulter Mit Befestigungselement Befestigt; Abbildung 8: Demontage Mit Demontagevorrichtung - NORD Drivesystems B 1000 Handbuch Und Montageanleitung

3 Transport, Lagerung, Montage

Abbildung 5: Demontage der werkseitig montierten Verschlusskappe

Mit dem Befestigungselement (Option B) lässt sich das Getriebe auf Vollwellen mit und ohne
Anlageschulter befestigen. Ziehen Sie die Schraube des Befestigungselementes mit korrektem
Drehmoment an (siehe Kapitel 7.3 "Schrauben-Anziehdrehmomente").
Bei der Befestigung ohne Anlageschulter dient ein Sicherungsring in der Hohlwelle zur axialen
Fixierung.

Abbildung 6: Getriebe auf Welle mit Anlageschulter mit Befestigungselement befestigt

Abbildung 7: Getriebe auf Welle ohne Anlageschulter mit Befestigungselement befestigt

Die Demontage eines Getriebes auf einer Welle mit Anlageschulter lässt sich z. B. mit der folgenden
Demontagevorrichtung durchführen.

Abbildung 8: Demontage mit Demontagevorrichtung
