3 Transport, Lagerung, Montage
Die Querkraft sollte so dicht wie möglich am Getriebe eingeleitet werden. Bei Antriebswellen mit
freiem Wellenende (Option W) gilt die maximal zulässige Querkraft F
bei einer Querkrafteinleitung
R1
auf die Mitte des freien Wellenzapfens. Bei Abtriebswellen darf die Krafteinleitung der Querkraft F
R2
das Maß x
nicht überschreiten. Falls die Querkraft F
, aber kein Maß x
auf dem Typenschild
R2
R2
R2
angegeben ist, wird die Krafteinleitung mittig auf dem Wellenzapfen angenommen.

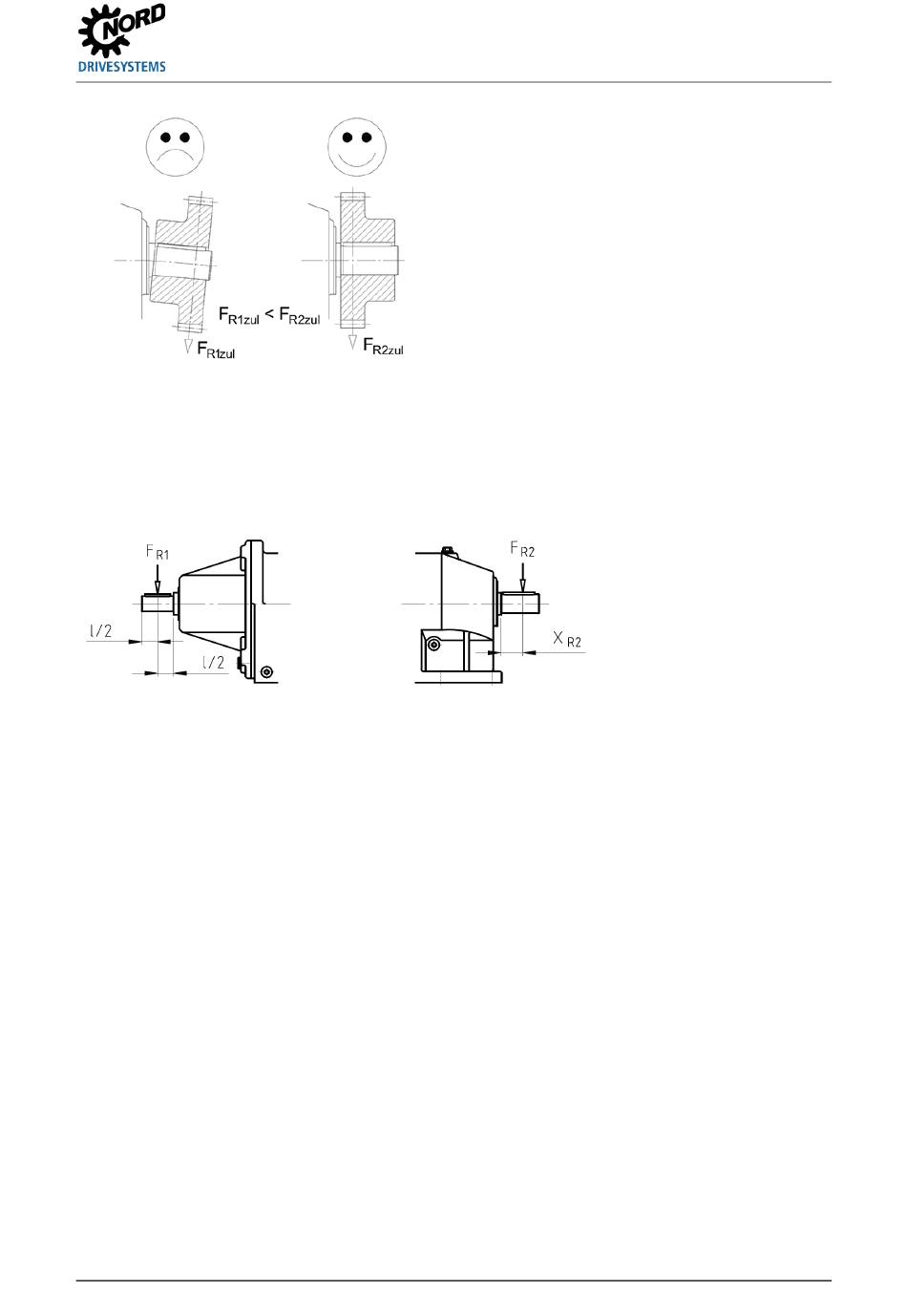

Abbildung 3: Zulässige Krafteinleitungen an An- und Abtriebswellen
B 1000 de-3921
25
