3.4

Einbaubeispiel

Eine vollständige Messeinrichtung umfasst:
• Sensor CAS40D
– ionenselektive Elektrode(n) für Ammonium, Nitrat, Kalium oder Chlorid
– pH-Glaselektrode, Orbisint CPS11-1AT2GSA
– Temperatursensor, CTS1
• Messumformer, z.B. Liquiline CM442
Optional
• Armaturenhalterung, z.B. CYH112
• Wetterschutzdach - Zur Montage des Messumformers im Freien unbedingt erforderlich!
• Drucklufterzeuger (wenn vor Ort keine Druckluft verfügbar ist)

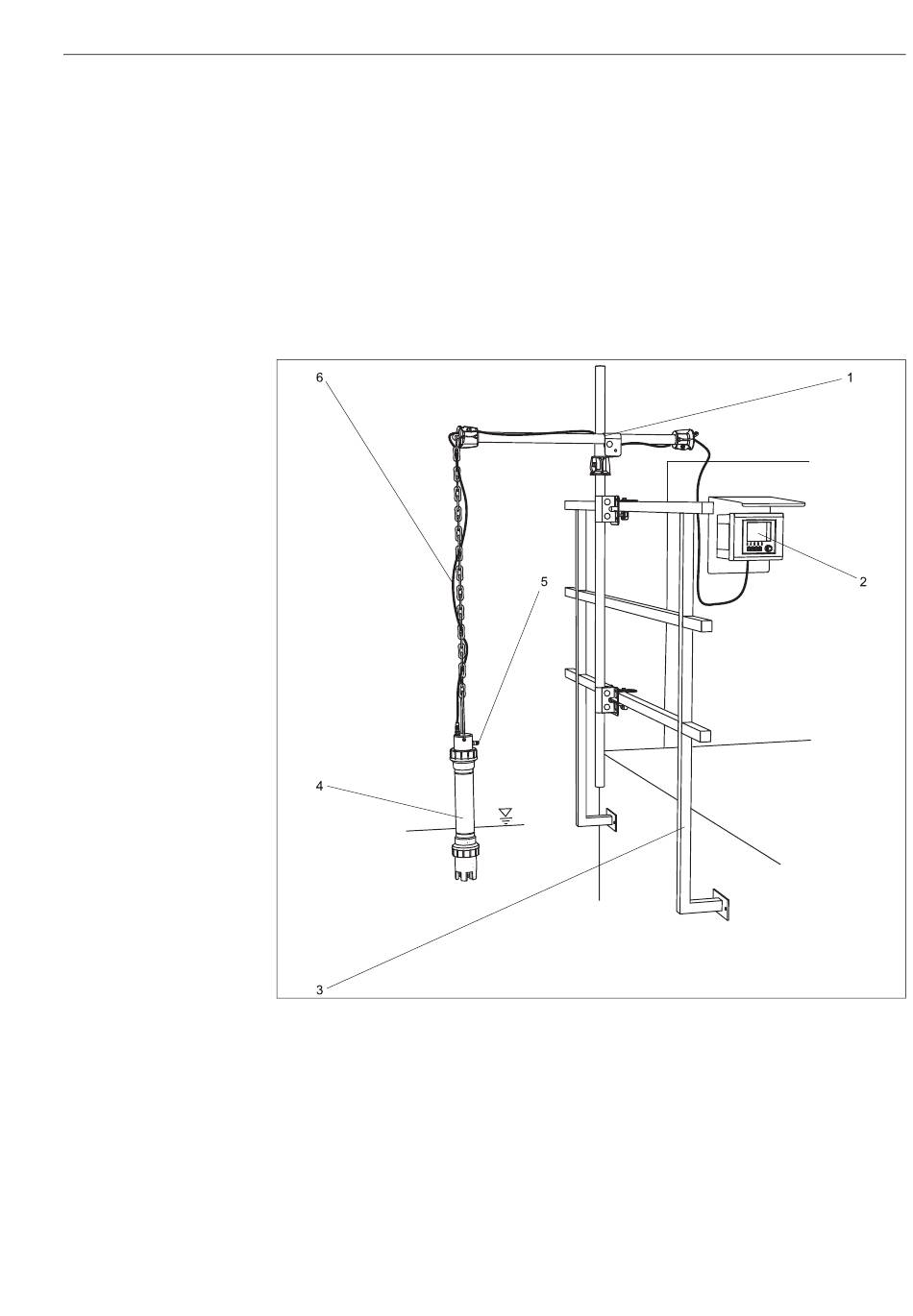

Abb. 6: Beispiel: Messeinrichtung am Beckenrand
1 Abwasserarmaturenhalter, Befestigung am Gelän-
der, mit Querrohr und Kette
2 Messumformer, z.B. Liquiline CM442 (im Bild:
wandmontiert mit Wetterschutzdach)
3 Geländer
4 Sensor CAS40D mit ionenselektiven Elektroden
5 Anschluss für optionale Druckluftreinigung (nicht im
Bild)
6 Sensorkabel
Montage
a0015206
