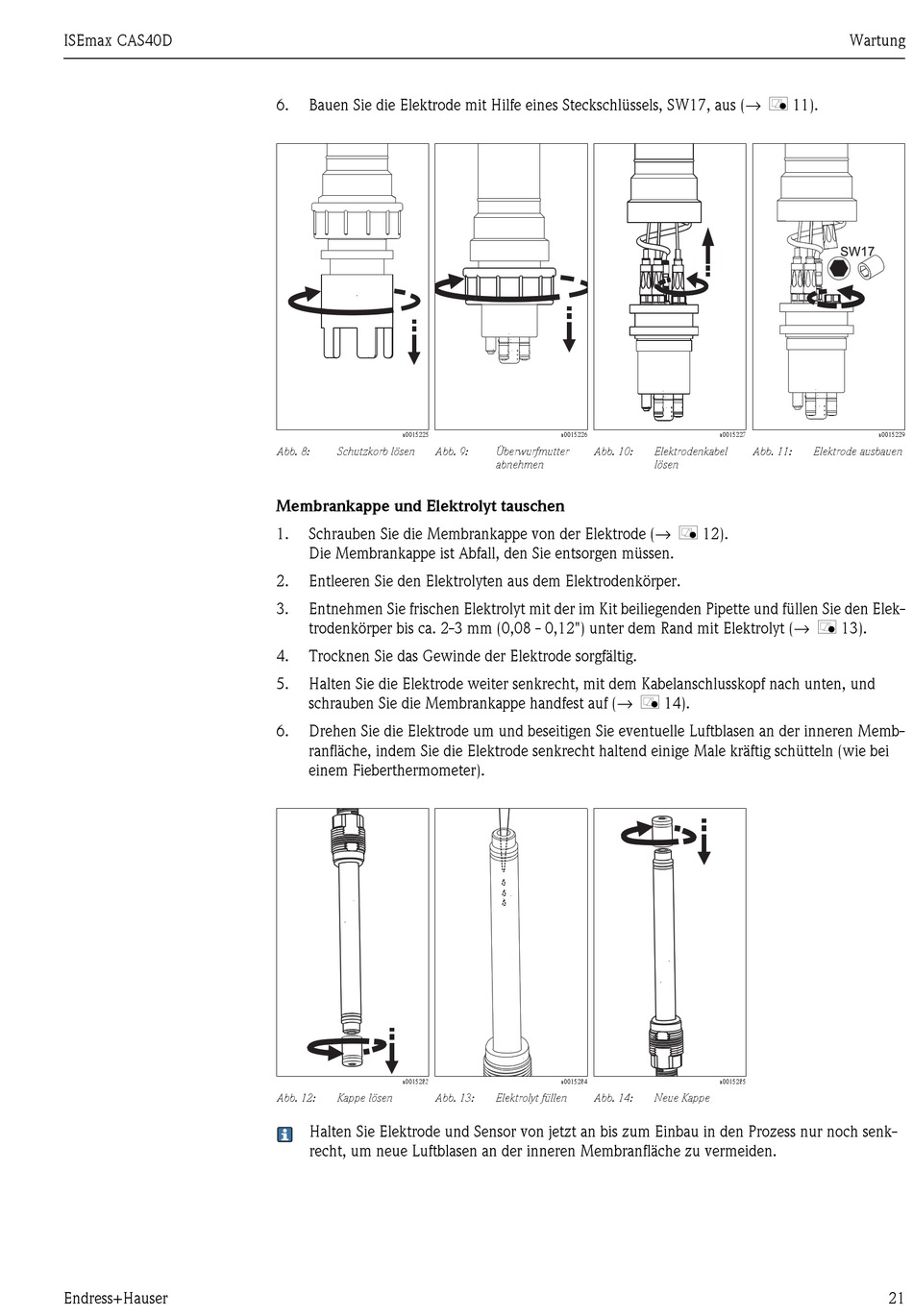

Endress+Hauser ISEmax CAS40D Betriebsanleitung Seite 21

ISEmax CAS40D
Endress+Hauser
Bauen Sie die Elektrode mit Hilfe eines Steckschlüssels, SW17, aus (→ å 11).
6.
a0015225
Abb. 8: Schutzkorb lösen Abb. 9:
Membrankappe und Elektrolyt tauschen
Schrauben Sie die Membrankappe von der Elektrode (→ å 12).
1.
Die Membrankappe ist Abfall, den Sie entsorgen müssen.
2. Entleeren Sie den Elektrolyten aus dem Elektrodenkörper.
3. Entnehmen Sie frischen Elektrolyt mit der im Kit beiliegenden Pipette und füllen Sie den Elek-
trodenkörper bis ca. 2-3 mm (0,08 - 0,12") unter dem Rand mit Elektrolyt (→ å 13).
4. Trocknen Sie das Gewinde der Elektrode sorgfältig.
5. Halten Sie die Elektrode weiter senkrecht, mit dem Kabelanschlusskopf nach unten, und
schrauben Sie die Membrankappe handfest auf (→ å 14).
6. Drehen Sie die Elektrode um und beseitigen Sie eventuelle Luftblasen an der inneren Memb-
ranfläche, indem Sie die Elektrode senkrecht haltend einige Male kräftig schütteln (wie bei
einem Fieberthermometer).
a0015283
Abb. 12: Kappe lösen Abb. 13:
Halten Sie Elektrode und Sensor von jetzt an bis zum Einbau in den Prozess nur noch senk-
recht, um neue Luftblasen an der inneren Membranfläche zu vermeiden.
a0015226
Überwurfmutter Abb. 10: Elektrodenkabel
abnehmen lösen
a0015284
Elektrolyt füllen Abb. 14: Neue Kappe
Wartung
a0015227 a0015229
Abb. 11: Elektrode ausbauen
a0015285
21
