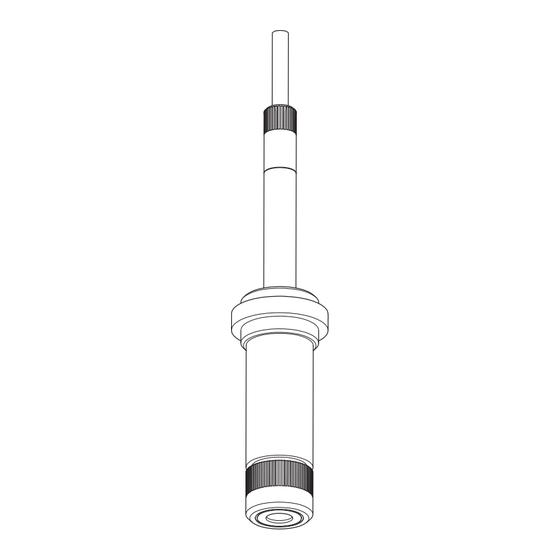

Endress+Hauser CCS140 Betriebsanleitung
Sensoren für die messung von freiem chlor
Vorschau ausblenden
Andere Handbücher für CCS140:
- Betriebsanleitung (40 Seiten) ,
- Betriebsanleitung (32 Seiten) ,
- Betriebsanleitung (20 Seiten)
Verwandte Anleitungen für Endress+Hauser CCS140
Inhaltszusammenfassung für Endress+Hauser CCS140
- Seite 1 Betriebsanleitung CCS140/141 Sensoren für die Messung von freiem Chlor BA00058C/07/DE/13.12 71189748...
-
Seite 2: Warnhinweise
Hinweise zur Dokumentation Warnhinweise Struktur, Signalwörter und Farbkennzeichnung der Warnhinweise folgen den Vorgaben in ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials"). Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation GEFAHR aufmerksam. -
Seite 3: Inhaltsverzeichnis
CCS140/CCS141 Inhaltsverzeichnis Sicherheitshinweise ..4 Störungsbehebung..29 Anforderungen an das Personal ..4 Fehlersuchanleitung ....29 Bestimmungsgemäße Verwendung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise CCS140/CCS141 Sicherheitshinweise Anforderungen an das Personal ► Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. ► Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. ► Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen. -
Seite 5: Betriebssicherheit
CCS140/CCS141 Sicherheitshinweise Betriebssicherheit ► Prüfen Sie vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Richtigkeit. Stel- len Sie sicher, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. ► Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehentlicher Inbe- triebnahme. -
Seite 6: Identifizierung
Identifizierung CCS140/CCS141 Identifizierung Typenschild Folgende Informationen können Sie am Typenschild ablesen • Herstellerangaben • Bestellcode • Seriennummer • Einsatzbedingungen • Sicherheitshinweis-Symbole Vergleichen Sie den auf dem Typenschild angegebenen Bestellcode mit Ihrer Bestellung. Lieferumfang Der Lieferumfang besteht aus: • 1 Chlorsensor •... -
Seite 7: Montage
CCS140/CCS141 Montage Montage Warenannahme, Transport, Lagerung ► Achten Sie auf unbeschädigte Verpackung! ► Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. ► Achten Sie auf unbeschädigten Inhalt! ► Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit. Bewahren Sie die beschädigte Ware bis zur Klärung auf. -
Seite 8: Einbaubedingungen
Montage CCS140/CCS141 Einbaubedingungen 3.2.1 Abmessungen Ø12 (0.47) Ø 36 (1.42) Ø 29 (1.14) Ø 25 (0.98) a0018232 Abb. 1: Abmessungen Ausführung mit TOP68-Steckkopf Ausführung mit Festkabelanschluss Endress+Hauser... -
Seite 9: Einbau
• Vergleichsmessgerät zur Bestimmung von freiem Chlor nach der DPD-Methode mg/l 0.42 25.0 ¡C REL1 ALARM REL2 REL1 REL2 a0001691 Abb. 2: Messeinrichtung im Durchflussbetrieb (Beispiel) Durchflussarmatur CCA250 Mediumablauf Mediumzulauf Probenahmehahn Induktiver Näherungsschalter zur Durchflusskontrolle Sensorkabel Einbauplätze für pH-/Redox-Sensoren Messumformer Chlorsensor CCS140 Endress+Hauser... -
Seite 10: Einbau In Durchflussarmatur Cca250
Montage CCS140/CCS141 3.3.2 Einbau in Durchflussarmatur CCA250 Für den Einbau des Sensors ist die Durchflussarmatur CCA250 vorgesehen. Diese gestattet neben dem Chlor- oder Chlordioxidsensor den zusätzlichen Einbau eines pH- und eines Redoxsensors. Über ein Nadelventil wird der Durchfluss im Bereich 30 ... 120 l/h (7,9 ... 30 gal/h) geregelt. -
Seite 11: Verdrahtung
CCS140/CCS141 Verdrahtung Verdrahtung WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ► Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ► Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. - Seite 12 Verdrahtung CCS140/CCS141 Aufbau des Sensorkabels a0002331 Abb. 3: Aufbau des Kabels Außenschirm Innenschirm, Anode Halbleiterschicht Innenisolierung Innenleiter, Messsignal Temperaturfühleranschluss 2. Isolierung Außenisolierung HINWEIS Messfehler durch fehlerhaften Anschluss ► Sie müssen beim Anschluss des Sensorkabels unbedingt die schwarze Halbleiterschicht bis zum Innenschirm entfernen.
-
Seite 13: Anschluss Mit Kabelverlängerung
CCS140/CCS141 Verdrahtung Anschluss mit Kabelverlängerung Für eine Verlängerung des Sensoranschlusses benutzen Sie die Verbindungsdose VBC. Verlängern Sie die Verbindungen folgendermaßen: • Chlorsensor mit dem Spezialmesskabel CYK71 • pH- und Redox-Sensoren mit dem Spezialmesskabel CYK71 • Induktiver Näherungsschalter mit dem Spezialmesskabel MK... -
Seite 14: Anschlusskontrolle
Verdrahtung CCS140/CCS141 Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sind Sensor, Armatur, Verbindungsdose oder Kabel äußerlich unbeschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung des Messumformers mit den Angaben des 110/230 V AC Typenschildes überein? 24 V AC/DC Sind die montierten Kabel zugentlastet und nicht verdrillt? Ist die Kabeltypenführung bauseitig einwandfrei getrennt? -
Seite 15: Funktion
CCS140/CCS141 Funktion Funktion Aufbau des Sensors a0007363 Abb. 7: Sensoraufbau Festkabel Gold-Kathode Sensorschaft Messkammer O-Ring Membrankappe mit schmutzabweisender Membran Großflächige Anode, Silber/Silberchlorid Schraubkappe zur Fixierung der Membrankappe Der Sensor besteht aus folgenden Funktionseinheiten: • Messkammer – zum Schutz der Anode und Kathode vor dem Medium –... -
Seite 16: Funktionsweise
Funktion CCS140/CCS141 • Membrankappe mit – widerstandsfähiger PTFE-Membran – speziellem Stützgitter zwischen Kathode und Membran für definierten und gleichbleibenden Elek- trolytfilm und damit eine relativ konstante Anzeige bei schwankenden Drücken und Strömungen Funktionsweise 5.2.1 Messprinzip Die Bestimmung des freien Chlors erfolgt als unterchlorige Säure nach dem amperometrischen Mes- sprinzip. - Seite 17 Messwert ohne pH-Kompensation pH-Kompensation Bei der amperometrischen Messung mit den Chlorsensoren CCS140 bzw. CCS141 wird selektiv nur der Anteil an unterchloriger Säure gemessen. Dieser wirkt in wässriger Lösung stark desinfizierend. Die Desinfektionswirkung von Hypochlorit ist dagegen nur äußerst gering. Demzufolge ist die Verwendung von Chlor als Desinfektionsmittel bei höheren pH-Werten nur eingeschränkt wirksam.
- Seite 18 Funktion CCS140/CCS141 Bei der Messung des freien Chlors mit eingeschalteter pH-Kompensation ist die Kalibrierung stets in der pH-kompensierten Betriebsart vorzunehmen. Durch Einsatz der pH-Kompensation entspricht der angezeigte und am Geräteausgang anliegende Chlormesswert dem DPD-Messwert auch bei veränderlichen pH-Werten. Erfolgt keine pH-Kompensa- tion, so entspricht der Chlormesswert der DPD-Messung nur bei unverändertem pH-Wert gegenüber...
- Seite 19 Grund soll die Temperatur nach der Kalibrierung konstant bleiben bzw. muss bei Veränderung der Temperatur neu kalibriert werden. Bei den Sensorausführungen CCS140/141-N findet in Vebindung mit Liquisys M eine automatische Temperaturkompensation (ATC) statt. Hier muss die Temperatur nicht konstant bleiben und eine erneute Kalibrierung bei Temperaturveränderungen entfällt.
-
Seite 20: Inbetriebnahme
Inbetriebnahme CCS140/CCS141 Inbetriebnahme • Beachten Sie die Hinweise zur Inbetriebnahme und zur Bedienung in der Betriebsanleitung des Messumformers. • Die Spannungsversorgung des Messumformers und des Sensors darf nicht unterbrochen werden. Nach längeren Spannungsunterbrechungen (> 2 h) muss eine Wiederinbetriebnahme (Polarisations- zeit) erfolgen. -
Seite 21: Kalibrieren
CCS140/CCS141 Inbetriebnahme Kalibrieren Referenzmessung nach der DPD-Methode Zur Kalibrierung der Messeinrichtung führen Sie eine kolorimetrische Vergleichsmessung nach der DPD-Methode durch. Chlor reagiert mit Diethyl-p-phenylendiamin (DPD) unter Bildung eines roten Farbstoffs, wobei die Rotfärbung proportional zum Chlorgehalt ist. Diese Rotfärbung wird mit einem Photometer (z.B. CCM182) gemessen und als Chlorgehalt angezeigt. -
Seite 22: Wartung
Wartung CCS140/CCS141 Wartung Überprüfen Sie die Messung in regelmäßigen Abständen, abhängig von den vorliegenden Bedingungen wenigstens einmal pro Monat. Führen Sie folgende Tätigkeiten durch: • Reinigung des Sensors bei sichtbarer Verschmutzung der Membran (siehe Abschnitt "Sensorreini- gung") • Neubefüllung des Sensors mit Elektrolyt einmal pro Saison oder alle 12 Monate oder abhängig von der Höhe des Chlorgehalts vor Ort... -
Seite 23: Membranwechsel
CCS140/CCS141 Wartung Membranwechsel 1. Schrauben Sie die Messkammer (Pos. 1) 2. Schrauben Sie die vordere Schraubkappe (Pos. 3) ab. 3. Entnehmen Sie die Membrankappe (Pos. 2) und ersetzen Sie sie durch eine Ersatz- wechselpatrone CCY14-WP. 4. Befüllen Sie die Messkammer erneut mit Elektrolyt CCY14-F (siehe Abschnitt "Elektrolyt einfüllen"). -
Seite 24: Lagerung
Wartung CCS140/CCS141 Elektrolyt einfüllen: Schrauben Sie die Messkammer vom Schaft ab. Halten Sie die Messkammer schräg und füllen Sie etwa 7 ... 8 ml (0,24 ... 0,27 fl.oz) Elektrolyt ein, bis an das Innengewinde. Klopfen Sie die gefüllte Kammer mehrmals auf einer ebenen Fläche auf, damit sich innen anhaf- tende Luftbläschen lösen und nach oben steigen können. -
Seite 25: Rekonditionierung
CCS140/CCS141 Wartung Rekonditionierung Ein länger andauernder Betrieb des Sensors (> 3 Monate) in chlorfreiem Medium, also mit sehr gerin- gen Sensorströmen, kann zur Deaktivierung des Sensors führen. Diese Deaktivierung ist ein stetiger Vorgang und äußert sich in einer Verringerung der Steilheit und im Ansteigen der Ansprechzeiten. - Seite 26 Wartung CCS140/CCS141 a0008128 Abb. 10: Rekonditionierung des Sensors Sensor Chlorbleichlauge Gasphase der Chlorbleichlauge Abstand des Sensors von der Flüssigkeit, 5-10 mm Der Sensorstrom wird nun ansteigen. Der Absolutwert und die Anstiegsgeschwindigkeit hängen von der Temperatur der Chlorbleichlauge ab. – Wenn der Sensorstrom einen Wert von mehreren hundert nA erreicht hat, lassen Sie den Sen- sor für ca.
-
Seite 27: Zubehör
CCS140/CCS141 Zubehör Zubehör Anschlusszubehör Installationsdose VBC • zur Kabelverlängerung (für Chlormesseinrichtungen) • Maße (B x T x H): 125 x 80 x 54 mm (4,92 x 3,15 x 2,13 ") • 10 Reihenklemmen • Kabeleingänge: 7 x Pg 7, 2 x Pg 11 •... -
Seite 28: Wartung/Kalibrierung
• Messbereich pH-Wert: 6,5 - 8,4 • Best.-Nr.: CCM182-0 Polierfolie COY31-PF • 10 Stück zur Reinigung der Goldkathode • für Sauerstoff- und Chlorsensoren • Best.-Nr. 51506973 Wartungskit CCS14x • Für Chlorsensoren CCS140/CCS141/CCS142D • 2 Ersatzwechselpatronen, Füllelektrolyt 50 ml, Schleiffolien • Best.-Nr. 71076921 Endress+Hauser... -
Seite 29: Störungsbehebung
CCS140/CCS141 Störungsbehebung Störungsbehebung Fehlersuchanleitung Zur Fehlersuche müssen Sie die gesamte Messstelle betrachten. Diese besteht aus: • Messumformer • Elektrischen Anschlüssen und Leitungen • Armatur • Sensor Die möglichen Fehlerursachen in der nachfolgenden Tabelle beziehen sich vornehmlich auf den Sensor. Stellen sie vor Beginn der Fehlersuche sicher, dass folgende Betriebsbedingungen eingehalten werden: •... -
Seite 30: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich über die Vorgehensweise und Rahmenbedingungen auf der Internetseite... -
Seite 31: Technische Daten
10.1 Eingang Messgröße Freies Chlor: unterchlorige Säure (HOCl) Messbereich CCS140 (für Brauchwasser, Badewasser): 0,05 ... 20 mg Cl /l (25 ˚C (77 ˚F), pH 7,2) CCS141 (für Trinkwasseranwendungen): 0,01 ... 5 mg Cl /l (25 ˚C (77 ˚F), pH 7,2) -
Seite 32: Prozess
Technische Daten CCS140/CCS141 10.4 Prozess Temperaturbereich CCS140: 10 ... 45 ˚C (50 ... 113 ˚F) CCS141: 2 ... 45 ˚C (36 ... 113 ˚F) pH-Bereich Kalibrierung: CCS140: 4 ... 8 pH CCS141: 4 ... 8,2 pH Messen: 4 ... 9 pH Hinweis! Chlormessung im Bereich von pH 8,2 ... - Seite 33 CCS140/CCS141 Technische Daten Endress+Hauser...
-
Seite 34: Stichwortverzeichnis
CCS140/CCS141 Stichwortverzeichnis Abmessungen ......8 Kabelanschluss ......32 Anschluss Kabellänge. - Seite 35 CCS140/CCS141 Warenannahme ......7 Wartung....... 22 Wartungsmaterial .
- Seite 36 BA00058C/07/DE/13.12 FM+SGML 6.0 / DT 71189748...
