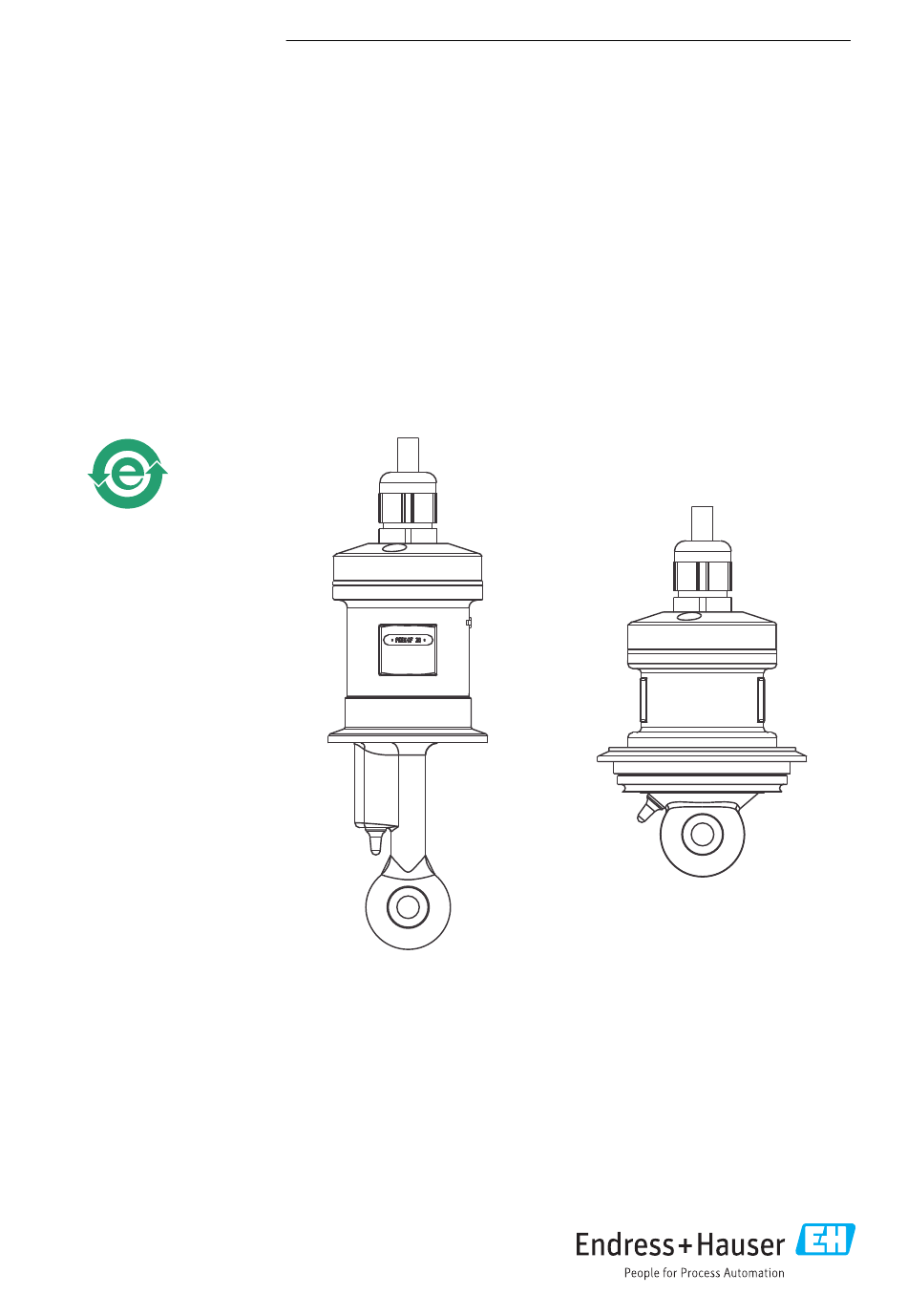

- Seite 1 Products Solutions Services BA01592C/07/DE/02.17 71377404 Betriebsanleitung Indumax CLS52 Leitfähigkeitssensor...
- Seite 3 Indumax CLS52 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 Warnhinweise ..... . . 4 Verwendete Symbole ....4 Symbole auf dem Gerät .
-
Seite 4: Warnhinweise
Hinweise zum Dokument Indumax CLS52 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Grundlegende Sicherheitshinweise
Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Indumax CLS52 ist zur induktiven Messung der Leitfähigkeit von Flüssigkeiten bestimmt. Der Sensor eignet sich besonders für den Einsatz in hygienischen Anwendungen in der Lebens- mittelindustrie. -
Seite 6: Betriebssicherheit
Warenannahme und Produktidentifizierung Indumax CLS52 Betriebssicherheit Prüfen Sie vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Rich- tigkeit. Stellen Sie sicher, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehent- licher Inbetriebnahme. -
Seite 7: Produktidentifizierung
Ein Zusatzfenster öffnet sich. Geben Sie den Bestellcode vom Typenschild in die Suchmaske ein und wählen Sie anschließend Details anzeigen. Sie erhalten die Einzelheiten zu jedem Merkmal (gewählte Option) des Bestellco- des. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Endress+Hauser... - Seite 8 Montage Indumax CLS52 Zertifikate und Zulassungen 3.4.1 -Zeichen Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EU-Richtlinien. Der Hersteller bestätigt die erfolgrei- che Prüfung des Produkts durch die Anbringung des -Zeichens. Montage...
-
Seite 9: Einbaulage
Indumax CLS52 Montage Design A0028354 2 Indumax CLS52 Gehäuse Temperaturfühler Prozessanschluss Durchflussöffnung Montagebedingungen 4.3.1 Einbaulage Der konisch aufgebaute Messkanal muss in der angegebenen Richtung durchströmt werden. Endress+Hauser... -
Seite 10: Einbaufaktor
Montage Indumax CLS52 A0028424 3 Einbau CLS52 in horizontal (Mitte) und vertikal (rechts) durchströmten Rohrleitungen Wandabstand des Sensors Indikatorpfeil für die Strömungsrichtung Strömungsrichtung Einschweißstutzen Rohr 4.3.2 Einbaufaktor Bei engen Einbauverhältnissen wird der Ionenstrom in der Flüssigkeit durch die Wandungen beeinflusst. - Seite 11 Indumax CLS52 Montage 1.40 1.20 1.00 0.80 a [mm] a [inch] 0.39 0.79 1.18 1.57 A0028359 4 Abhängigkeit des Einbaufaktors f vom Wandabstand a Leitende Rohrleitung Isolierende Rohrleitung 4.3.3 Airset Zur Kompensation der durch die beiden Spulen und das Kabel verursachten Restkopplung muss vor dem Einbau des Sensors ein Null-Abgleich an Luft ("Airset") durchgeführt werden.
-
Seite 12: Abmessungen
Montage Indumax CLS52 Abmessungen 60 (2.36) SW46 AF 46 22 (0.87) 62 (2.44) 68 (2.68) 9 (0.35) 36 (1.42) 34 / 1.34 A0028353 5 Abmessungen CLS52 in mm(inch) Endress+Hauser... -
Seite 13: Prozessanschlüsse
Indumax CLS52 Montage 4.4.1 Prozessanschlüsse 84 (3.31) 84 (3.31) 84 (3.31) 92 (3.62) (2.52) A0028358 6 Prozessanschlüsse CLS52, Abmessungen in mm(inch) Milchrohrverschraubung DN 50 (DIN 11851) SMS 2" Clamp 2" (ISO 2852) Varivent N DN 40 ... DN 125... -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Indumax CLS52 Elektrischer Anschluss WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. -
Seite 15: Wartung
Indumax CLS52 Wartung Anschlusskontrolle Gerätezustand und -spezifikationen Hinweise Sensor, Armatur, Kabel äußerlich unbeschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Montierte Kabel zugentlastet und nicht verdrillt? Kabeladern lang genug abisoliert und richtig in Anschlussklemme? Sitz prüfen (leichtes Ziehen) Sind alle Schraubklemmen angezogen? Nachziehen Sind alle Kabeleinführungen montiert, fest angezogen und dicht? -
Seite 16: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich auf der Internetseite www.endress.com/support/return-material... -
Seite 17: Technische Daten
Indumax CLS52 Technische Daten Kalibrierlösungen Leitfähigkeitskalibrierlösungen CLY11 Präzisionslösungen bezogen auf SRM (Standard Reference Material) von NIST zur qualifizier- ten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO 9000 • CLY11-B, 149,6 μS/cm (Bezugstemperatur 25 °C (77 °F)), 500 ml (16,9 fl.oz) Best.-Nr. 50081903 •... -
Seite 18: Messabweichung
Technische Daten Indumax CLS52 9.2.2 Messabweichung -5 ... +100 °C (+23 ... 212 °F): ±(10 μS/cm + 0,5 % vom Messwert) > 100 °C (212 °F): ±(30 μS/cm + 0,5 % vom Messwert) Umgebung 9.3.1 Umgebungstemperatur -10 ... +70 °C (+10 ... +160 °F) 9.3.2... -
Seite 19: Temperatur-Druck-Diagramm
Indumax CLS52 Technische Daten 9.4.4 Temperatur-Druck-Diagramm [psi] [bar] (abs) 246.5 188.5 130.5 72.5 14.5 [° C] –5 [°F] 32 50 A0028355 8 A = kurzzeitig zur Sterilisation (max. 30 Min.) Konstruktiver Aufbau 9.5.1 Abmessungen → Kapitel "Montage" 9.5.2 Gewicht 0,4 ... -
Seite 20: Chemische Beständigkeit
Technische Daten Indumax CLS52 9.5.4 Chemische Beständigkeit Medium Konzentration PEEK 1.4435 CHEMRAZ EPDM Natronlauge 0 ... 10 % 20 ... 100 °C 20 ... 90 °C 20 ... 100 °C 20 ... 100 °C NaOH (68 ... 212 °F) (68 ... 194 °F) (68 ... - Seite 21 Indumax CLS52 Stichwortverzeichnis Stichwortverzeichnis Symbole Messbereich ..... 17 Messeinrichtung ....8 -Zeichen .
- Seite 22 Stichwortverzeichnis Indumax CLS52 Warenannahme ....6 Warnhinweise ....4 Wartung .
- Seite 24 *71377404* 71377404 www.addresses.endress.com...
