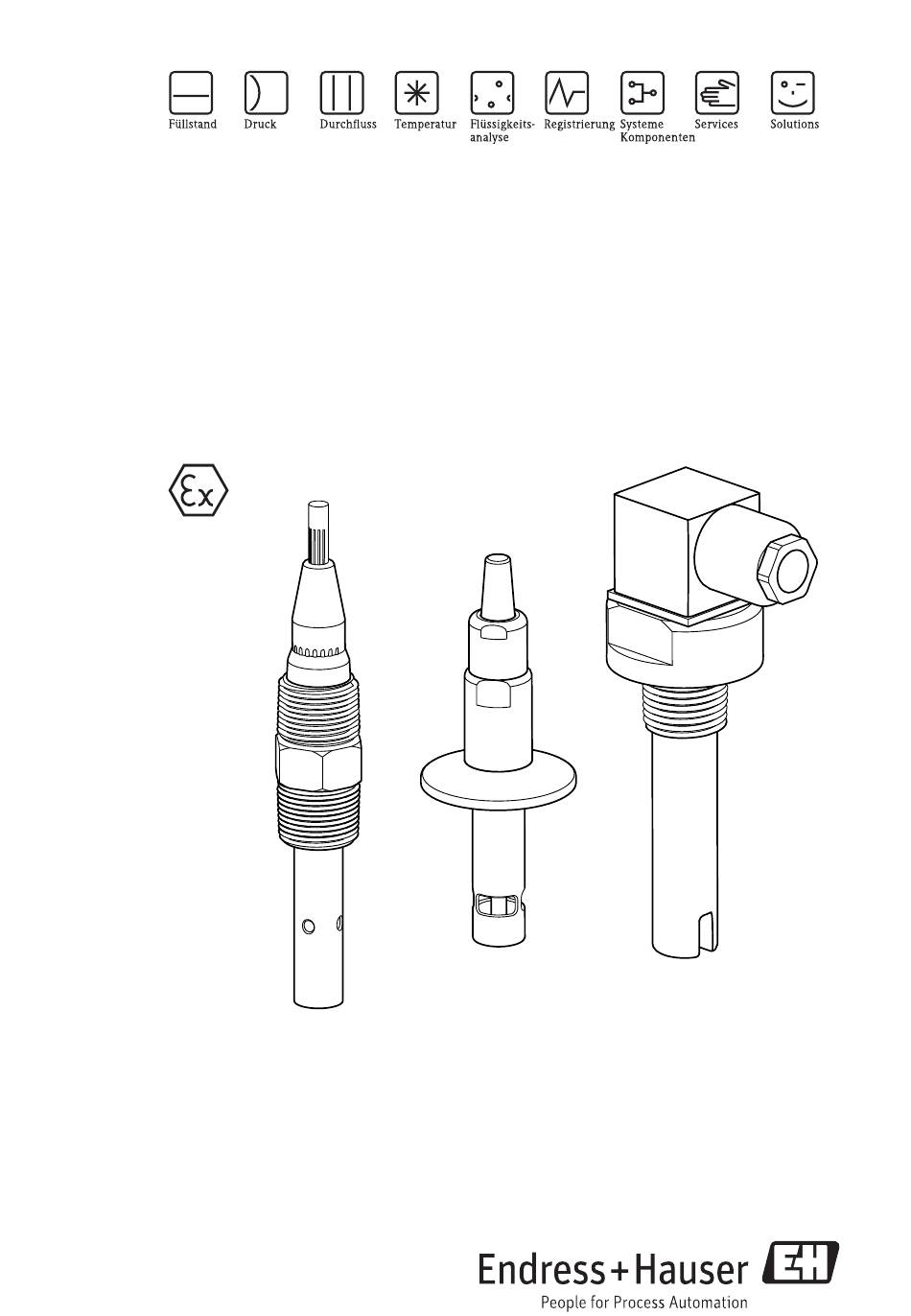

Betriebsanleitung
Condumax CLS15/16/21
Analoge Sensoren
Konduktiv gemessene Leitfähigkeit in Flüssigkeiten
BA01148C/07/DE/01.12
71195844

Werbung

loading

Inhaltszusammenfassung für Endress+Hauser Condumax CLS15

  • Seite 1 Betriebsanleitung Condumax CLS15/16/21 Analoge Sensoren Konduktiv gemessene Leitfähigkeit in Flüssigkeiten BA01148C/07/DE/01.12 71195844...
  • Seite 2 Hinweise zur Dokumentation Warnhinweise Struktur, Signalwörter und Farbkennzeichnung der Warnhinweise folgen den Vorgaben in ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials"). Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation GEFAHR aufmerksam.
  • Seite 3 Condumax CLS15/16/21 Inhaltsverzeichnis Sicherheitshinweise ..4 Anforderungen an das Personal ..4 Bestimmungsgemäße Verwendung ..4 Arbeitssicherheit ....4 Betriebssicherheit .
  • Seite 4 Sicherheitshinweise Condumax CLS15/16/21 Sicherheitshinweise Anforderungen an das Personal ► Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. ► Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. ► Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.
  • Seite 5 Condumax CLS15/16/21 Sicherheitshinweise Betriebssicherheit ► Prüfen Sie vor der Inbetriebnahme der Gesamtmessstelle alle Anschlüsse auf ihre Richtigkeit. Stel- len Sie sicher, dass elektrische Kabel und Schlauchverbindungen nicht beschädigt sind. ► Nehmen Sie beschädigte Produkte nicht in Betrieb und schützen Sie diese vor versehentlicher Inbe- triebnahme.
  • Seite 6 Identifizierung Condumax CLS15/16/21 Identifizierung Typenschild Sie finden das Typenschild auf dem Sensor. Folgende Informationen können Sie dem Typenschild entnehmen: • Bestellcode • Erweiterer Bestellcode • Seriennummer • Zellkonstante (Nominalwert) • Schutzklasse • Druckspezifikation bei 20 ˚C • Dauergebrauchstemperatur • Ex-Kennzeichnung bei Ex-Ausführungen Vergleichen Sie die Angaben auf dem Typenschild mit Ihrer Bestellung.
  • Seite 7 Condumax CLS15/16/21 Identifizierung Temperaturklassen für explosionsgefährdete Bereiche Name Mediumstemperatur T Kat. Temperaturklasse (Tn) Condumax CLS15 -20 ˚C ≤ T ≤ +140 ˚C (T3) II 1G -20 ˚C ≤ T ≤ +115 ˚C (T4) -20 ˚C ≤ T ≤ +65 ˚C (T6)
  • Seite 8 Identifizierung Condumax CLS15/16/21 Zertifikate und Zulassungen 2.4.1 CE-Kennzeichnung Konformitätserklärung Das Produkt erfüllt die Anforderungen der harmonisierten europäischen Normen. Damit erfüllt es die gesetzlichen Vorgaben der EG-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des Produkts durch die Anbringung des -Zeichens. 2.4.2 Ex-Zulassungen •...
  • Seite 9 Condumax CLS15/16/21 Montage Montage Clamp-Anschluss (alle Sensoren) Zur Befestigung des Sensors werden sowohl Blechklammern als auch Massivklammern angeboten. Die Blechklammern haben eine geringere Maßhaltigkeit, eine ungleichmäßige Auflage mit Folge punk- tueller Belastungen und teilweise scharfe Kanten, die den Clamp beschädigen könnten.
  • Seite 10 Montage Condumax CLS15/16/21 CLS16 Der Einbau der Sensoren erfolgt direkt über den Prozessanschluss. Beim Einbau in Rohrleitungen müssen Sie die Anströmrichtung beachten (s. Abb. unten). a0005885 a0005886 Abb. 3: Zulässige Anströmrichtung Abb. 4: Unzulässige Anströmrichtung Achten Sie darauf, dass die Elektroden im Messbetrieb vollständig in das Medium eingetaucht sind.
  • Seite 11 Condumax CLS15/16/21 Montage CLS21 Der Einbau der Sensoren erfolgt direkt über den Prozessanschluss. Optional kann der Sensor über eine Durchflussarmatur eingebaut werden (s. Zubehör). a0003418 a0003422 Abb. 5: Einbau in Durchflussarmatur CLA751 Abb. 6: Einbau in Durchflussarmatur CLA752 Endress+Hauser...
  • Seite 12 Montage Condumax CLS15/16/21 Für den Einbau von Sensoren mit Gewinde G1 in Behälter steht die Taucharmatur Dipfit CLA111 zur Verfügung (siehe Zubehörliste). a0003419 Abb. 7: Einbau in Taucharmatur Dipfit CLA111, Befestigungsversionen A, B und D Achten Sie darauf, dass die Elektroden im Messbetrieb vollständig in das Medium eingetaucht sind.
  • Seite 13 Condumax CLS15/16/21 Verdrahtung Verdrahtung WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ► Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ► Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 14 Verdrahtung Condumax CLS15/16/21 Anschlussschema für den Ex-Bereich Koax Koax Innen- Innen- Temperatur leiter schirm GN WH YE transp BK GN WH YE Außenelektrode CLSXX Innenelektrode Temperatur- fühler CLS12 CLS13 CLS15 CLS16 CLS21 a0007323-de Abb. 10: Elektrischer Anschluss CLSxx Endress+Hauser...
  • Seite 15 Condumax CLS15/16/21 Inbetriebnahme Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern Sie sich, dass: • der Sensor korrekt eingebaut wurde • der elektrische Anschluss richtig ist. Bei Verwendung einer Armatur mit automatischer Reinigung kontrollieren Sie den korrekten Anschluss des Reinigungsmediums (z.B. Wasser oder Luft).
  • Seite 16 Um Ihren Sensor nach sehr starker Beanspruchung wieder betriebsbereit zu machen, können Sie eine Regenierung des Sensors bei Endress+Hauser durchführen lassen. Der Sensor wird im Werk mit neuen Dichtungen versehen und erneut kalibriert. Senden Sie ihn hierzu an Ihre Endress+Hauser Vertriebs- zentrale.
  • Seite 17 Condumax CLS15/16/21 Technische Daten Technische Daten Eingang 7.1.1 Messgröße • Leitfähigkeit • Temperatur 7.1.2 Messbereich Leitfähigkeit (bezogen auf Wasser bei 25 ˚C (77 ˚F)) CLS15-A 0,04 ... 20 μS/cm CLS15-B 0,10 ... 200 μS/cm CLS16 0,04 ... 500 μS/cm CLS21 10 μS/cm ...
  • Seite 18 Technische Daten Condumax CLS15/16/21 Leistungsmerkmale 7.2.1 CLS15 Jeder Sensor wird im Werk individuell mit einem auf NIST oder DKD rückführbaren Referenz-Mess- system in einer Lösung mit ca. 5 μS/cm für Zellkonstante 0,01 cm bzw. ca. 50 μS/cm für Zellkons- tante 0,1 cm vermessen.
  • Seite 19 Condumax CLS15/16/21 Technische Daten Prozess 7.4.1 Prozesstemperatur CLS15 Gewinde-Ausf. m. Festkabel -20 ... 100 ˚C (-4 ... 212 ˚F) Gewinde-Ausführung mit Steckkopf, Clamp-Ausführung Normalbetrieb: -20 ... 120 ˚C (-4 ... 248 ˚F) Sterilisation (max. 1 h): max. 140 ˚C (284 ˚F)
  • Seite 20 Technische Daten Condumax CLS15/16/21 7.4.3 Druck-Temperatur-Diagramm [psi] [bar] 14.5 [°C] –20 40 60 80 100 120 140 248 284 [°F] 180 220 260 300 a0006142 Abb. 11: Mechanische Druck-Temperatur-Beständigkeit CLS15 Kurzzeitig sterilisierbar (1 h) Gewindeausführung mit Festkabel p [psi] p [bar] 72.5...
  • Seite 21 Condumax CLS15/16/21 Technische Daten p [psi] p [bar] 36.3 T [°C] T [°F] –4 140 180 220 a0003425 Abb. 13: Mechanische Druck-Temperatur-Beständigkeit CLS21 Konstruktiver Aufbau 7.5.1 Gewicht CLS15 und CLS21 je nach Ausführung, ca. 0,3 kg (0,66 lbs) CLS16 je nach Ausführung, ca. 0,13 ... 0,75 kg (0,29 ... 1,65 lbs) 7.5.2 Werkstoffe...
  • Seite 22 Technische Daten Condumax CLS15/16/21 CLS21 Elektroden Graphit Sensorschaft Polyethersulfon (PES-GF20) Wärmeleitbuchse für Temperaturfühler Titan 3.7035 7.5.3 Oberflächenrauigkeit (nur CLS15 und CLS16) CLS15 ≤ 0,8 μm ≤ 0,4 μm erhältlich unter TSP C-LS020130-02) CLS16 ≤ 0,8 μm, elektropoliert ≤ 0,4 μm, elektropoliert, optional 7.5.4 Prozessanschlüsse...
  • Seite 23 Condumax CLS15/16/21 EG-Konformitätserklärung EG-Konformitätserklärung a0007324 Endress+Hauser...
  • Seite 24 BA01148C/07/DE/01.12 FM9 / DT...
