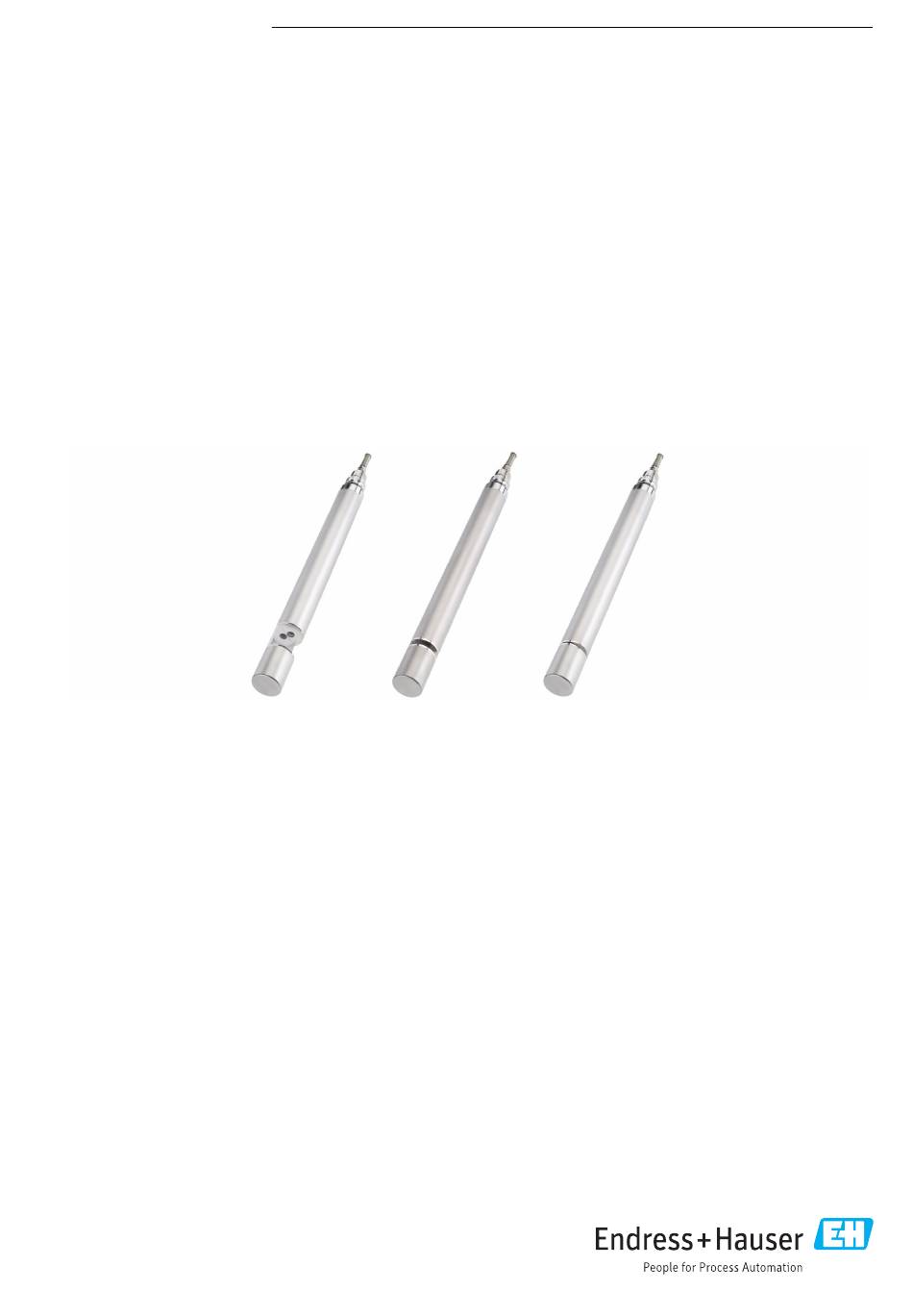

TI00459C/07/DE/16.20
71505517
2020-11-30
Anwendungsbereich
SAK-Messung
• Organische Last im Kläranlageneinlauf
• Organische Fracht im Kläranlagenauslauf
• Einleiterüberwachung
• Organische Fracht im Trinkwasser
Nitratmessung
• Nitratmessungen in natürlichen Gewässern
• Überwachung des Nitratgehaltes im Auslauf von Abwasser-
reinigungsanlagen
• Überwachung des Nitratgehaltes im Belebungsbecken
• Überwachung und Optimierung von Denitrifikationsstufen
Ihre Vorteile
• Preiswert und umweltfreundlich
• Keine aufwändige Probennahme und Aufbereitung
Products
Technische Information
Viomax CAS51D
Photometrischer Sensor zur Messung des Spektralen
Absorptionskoeffizienten oder des Nitratgehalts
Solutions
• Chemikalienfreie Messung
• Wartungsarm
• Messwertaufbereitung im Sensor
• Geringe Störempfindlichkeit bei der Signalübertragung
• Kurze Ansprechzeit
• Belastungsspitzen frühzeitig, verzögerungsfrei und lückenlos
erkennen
• Einsatzbereit durch Werkskalibrierung
• Standardisierte Kommunikation (Memosens-Technologie)
ermöglicht "plug and play"
• Sehr lange Wartungsintervalle durch Druckluftreinigung
• Kundenseitige Kalibrierungen mit 1 bis zu 5 Punkten - im
Labor oder am Einbauort
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Viomax CAS51D
Inhaltszusammenfassung für Endress+Hauser Viomax CAS51D
- Seite 1 Products Solutions Services TI00459C/07/DE/16.20 71505517 2020-11-30 Technische Information Viomax CAS51D Photometrischer Sensor zur Messung des Spektralen Absorptionskoeffizienten oder des Nitratgehalts Anwendungsbereich • Chemikalienfreie Messung • Wartungsarm SAK-Messung • Messwertaufbereitung im Sensor • Organische Last im Kläranlageneinlauf • Geringe Störempfindlichkeit bei der Signalübertragung •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Viomax CAS51D Arbeitsweise und Systemaufbau Messprinzip Das Licht einer gepulsten, hochstabilen Blitzlampe (Pos. 3) durchstrahlt die Messstrecke (Pos. 2). Ein Strahlteiler (Pos. 6) führt das Lichtbündel auf die beiden Empfänger (Pos. 1 und 5). Ein Filter vor den Empfängern lässt jeweils nur Licht der Mess- oder Referenzwellenlänge durch. - Seite 3 Viomax CAS51D Störende Einflüsse, beispielsweise durch Trübung, Verschmutzung oder organische Kohlenwasser- stoffe, werden minimiert. Das Messergebnis ist der Signalquotient aus der Referenz- und Messwellenlänge. Diese Relation wird mit der gespeicherten Kalibrierkurve in die Nitratkonzentration umgerechnet. Quereinflüsse bei der Nitratmessung Direkten Einfluss auf den Messbereich haben: •...
- Seite 4 Viomax CAS51D Tendenzen: • Oxidierbare Stoffe, bei 550 nm absorbierend, verfälschen das Messergebnis. In diesem Fall ist ein Vergleich oder eine Kalibrierung notwendig. • Färbungen, die im grünen Spektralbereich absorbieren, erhöhen den Messwert. • Oxidierbare Stoffe mit anderen spektralen Eigenschaften als KHP (Kaliumhydrogenphtalat) liefern Messergebnisse, die von der Werkskalibrierung abweichen können.
- Seite 5 Viomax CAS51D Messeinrichtung Eine komplette Messeinrichtung besteht aus: • Viomax CAS51D • Mehrkanal-Messumformer Liquiline CM44x • Universal-Einbau- oder Durchflussarmatur • Flexdip CYA112 und Halterung Flexdip CYH112 oder • Flowfit CYA251 oder 71110000 (für Klarwasser) A0034082 2 Beispiel einer Messeinrichtung mit Durchflussarmatur für Klarwasser...
-
Seite 6: Energieversorgung
Viomax CAS51D Eingang Messgrößen Nitrat -N [mg/l], NO [mg/l] SAK [1/m], CSB [mg/l], TOC [mg/l], BSB [mg/l], DOC [mg/l], Transmission [%] Messbereich CAS51D-**A2 (2 mm Spaltbreite) 0,1 ... 50 mg/l NO 0,4 ... 200 mg/l NO Klarwasser und Belebung CAS51D-**A1 (8 mm Spaltbreite) 0,01 ... -
Seite 7: Leistungsmerkmale
Viomax CAS51D Sensor 1 Sensor Sensor 1 Sensor 2 Sensor A0033092 3 Sensoranschluss an Sensoreingang (links) oder mit M12-Stecker (rechts) Kabelschirm auflegen Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel) 4 Konfektioniertes Kabel 5 Kabel einlegen 6 Schraube festziehen (2 Nm (1,5 lbf ft)) Außenschirm (frei gelegt) - Seite 8 Viomax CAS51D Messabweichung Nitrat Bei 0,1 ... 50 mg/l NO -N (2 mm Küvettenspalt): 2 % vom Messbereichsendwert oberhalb 10 mg/l 0.4% vom Messbereichsendwert unterhalb 10 mg/l Bei 0,01 ... 20 mg/l NO -N (8 mm Küvettenspalt): 2 % vom Messbereichsendwert oberhalb 2 mg/l 0.2% unterhalb 2 mg/l...
- Seite 9 Viomax CAS51D Montage Montageort • Den Einbauort so wählen, dass später eine leichte Zugänglichkeit möglich ist. • Auf die sichere und vibrationsfreie Befestigung von Standsäulen und Armaturen achten. • Einen solchen Einbauort wählen, der für die jeweilige Anwendung eine typische Nitratkonzentra- tion / einen typischen SAK-Wert repräsentiert.
- Seite 10 Viomax CAS51D Durchflussarmatur CAS51D 2-40 mm für kleine Probenvolumen A0013266 10 Waagerecht, in Durchflussarmatur, Pfeil zeigt die Strömungsrichtung Sensor Durchflussarmatur Mediumsablauf Mediumszulauf Fenster, notwendig zum Ausrichten des Sensors Durchflussarmatur Flowfit CYA251 A0032901 11 Waagerecht, in Durchflussarmatur CYA251, Pfeil zeigt die Strömungsrichtung...
-
Seite 11: Konstruktiver Aufbau
Viomax CAS51D Prozess Prozesstemperaturbereich 5 ... 50 °C (41 ... 122 °F) 0,5 … 10 bar (7,3 … 145 psi) (abs.) Prozessdruckbereich Keine Mindestanströmung erforderlich. Mindestanströmung Bei Feststoffen, die zur Sedimentation neigen, für eine ausreichende Durchmischung sorgen. Konstruktiver Aufbau Abmessungen Sensor NPT “... - Seite 12 Viomax CAS51D NPT “ ¾ 40 (1.57) A0031311 14 Sensor mit 40 mm Spaltbreite, Abmessungen in mm (inch) Durchflussarmatur 70 (2.76) 30 (1.18) Ø 6.5 (0.26) A0013290 15 Abmessungen in mm (inch) Variable Länge Endress+Hauser...
-
Seite 13: Zertifikate Und Zulassungen
Viomax CAS51D Reinigungseinheit 16 (0.63) 20.5 (0.81) A0013292 16 Abmessungen in mm (inch) Adapter 8 mm mit 300 mm Schlauch (nur bei Anschluss 8 mm) Anschluss 6 mm oder 6,35 mm (¼") Sensor (2mm oder 8 mm Spaltbreite) SAK-Sensor (40 mm Spaltbreite) Gewicht ca. - Seite 14 Viomax CAS51D Produktkonfigurator Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Diesen Button anklicken. In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie alle Optionen auswählen. Auf diese Weise erhalten Sie einen gültigen und vollständigen Bestellcode.
- Seite 15 Viomax CAS51D Druckluftreinigung Druckluftreinigung für CAS51D • Anschluss: 6 oder 8 mm (metrisch) oder 6,35 mm (¼") • Bestellnummern für Sensor mit 2 mm- Spalt oder 8 mm- Spalt: • 6 mm (mit 300 mm Schlauch und 8 mm Adapter) Best.-Nr.: 71110787...
- Seite 16 *71505517* 71505517 www.addresses.endress.com...
