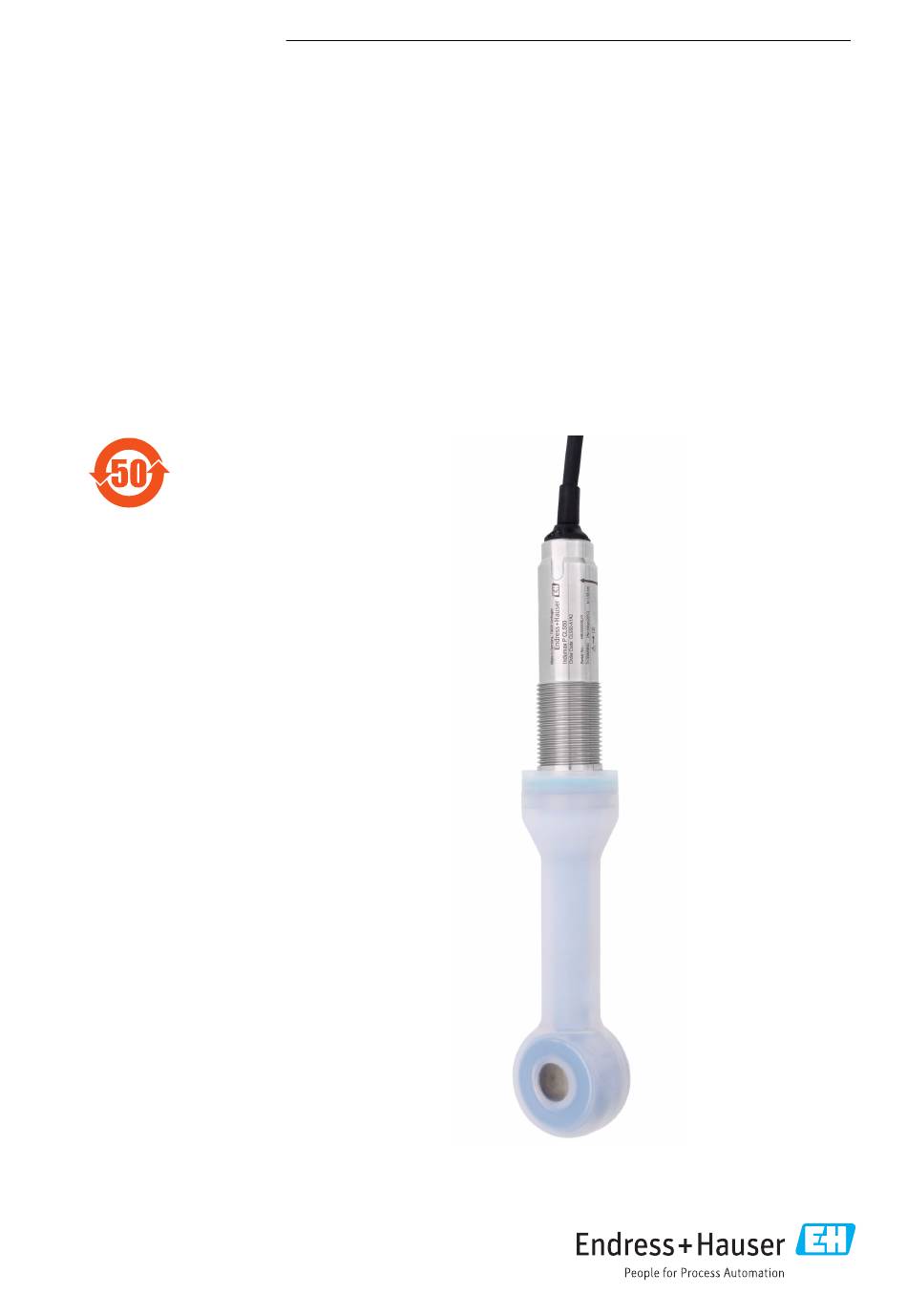

- Seite 1 Products Solutions Services BA00182C/07/DE/22.22-00 71552926 2022-01-31 Betriebsanleitung Indumax CLS50D/CLS50 Induktiver Leitfähigkeitssensor für Standard-, Ex- und Hochtemperaturanwendungen Digitaler Sensor mit Memosens-Protokoll oder ana- loger Sensor...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Indumax CLS50D/CLS50 Inhaltsverzeichnis Hinweise zum Dokument ..3 Technische Daten ... . . 19 Warnhinweise ..... . . 3 10.1 Eingang . -
Seite 3: Hinweise Zum Dokument
Verweis auf Dokumentation zum Gerät Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingun- gen an den Hersteller zurückgeben. Dokumentation In Ergänzung zu dieser Anleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: Technische Information Indumax CLS50D/CLS50, TI00182C Endress+Hauser... -
Seite 4: Grundlegende Sicherheitshin
Hersteller oder durch die Serviceorganisation durchgeführt werden. Bestimmungsgemäße Verwendung Indumax CLS50D oder CLS50 ist besonders für den Einsatz in der Chemie und der Prozess- technik geeignet. Der sechs Dekaden umfassende Messbereich und die hohe chemische Beständigkeit der mediumsberührenden Werkstoffe (PFA oder PEEK) ermöglichen den Ein- satz in einer Vielzahl von Applikationen, z. -
Seite 5: Betriebssicherheit
Indumax CLS50D/CLS50 Warenannahme und Produktidentifizierung Störsicherheit • Das Produkt ist gemäß den gültigen internationalen Normen für den Industriebereich auf elektromagnetische Verträglichkeit geprüft. • Die angegebene Störsicherheit gilt nur für ein Produkt, das gemäß den Anweisungen in die- ser Betriebsanleitung angeschlossen ist. -
Seite 6: Produktidentifizierung
Die Produktübersicht wird in einem Popup-Fenster angezeigt. Produktübersicht anklicken. Ein neues Fenster öffnet sich. Hier finden Sie die zu Ihrem Gerät gehörenden Infor- mationen einschließlich der Produktdokumentation. Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Im Lieferumfang sind: •... -
Seite 7: Montage
Indumax CLS50D/CLS50 Montage ‣ Bei Rückfragen: An Ihren Lieferanten oder an Ihre Vertriebszentrale wenden. Montage Montagebedingungen 4.1.1 Einbaulage ‣ Sensor beim Einbau so ausrichten, dass die Durchflussöffnung des Sensors in Strömungs- richtung des Mediums durchflossen wird. Der Sensorkopf muss vollständig in die Flüssigkeit eintauchen. -
Seite 8: Sensor Montieren
Montage Indumax CLS50D/CLS50 den wird der Einbaufaktor für elektrisch isolierende Rohre größer (f >1), im Fall elektrisch lei- tender Rohre kleiner (f < 1). Er kann mittels Kalibrierlösungen gemessen oder näherungsweise aus dem folgenden Diagramm bestimmt werden. 1 40 1 20... -
Seite 9: Flansch, Nicht-Mediumsberührend
Indumax CLS50D/CLS50 Montage WARNUNG Undichtigkeit Verletzungsgefahr durch austretendes Medium! ‣ Mutter des Sensors mit einem Anzugsmoment von 20 Nm festziehen. ‣ Regelmäßig den Sitz der Mutter prüfen, um Undichtigkeiten zu vermeiden. Flansch, nicht-mediumsberührend A0024949 3 Festflansch, nicht-mediumsberührend (bei Bestelloption: "Prozessanschluss" = 5, 6, 7) - Seite 10 Montage Indumax CLS50D/CLS50 Flansch, mediumsberührend A0024953 4 Festflansch, mediumsberührend (bei Bestelloption: "Prozessanschluss" = 3, 4) Flansch (Edelstahl) Mutter O-Ring Sensor Endress+Hauser...
-
Seite 11: Losflansch, Nicht-Mediumsberührend
Indumax CLS50D/CLS50 Montage Losflansch, nicht-mediumsberührend A0024954 5 Losflansch, nicht-mediumsberührend (bei Bestelloption: "Prozessanschluss" = A, B, C) Losflansch (PP-GF) Mutter (Edelstahl) Flansch (PVDF) O-Ring Sensor Endress+Hauser... -
Seite 12: Einbau In Armatur
Elektrischer Anschluss Indumax CLS50D/CLS50 4.2.2 Einbau in Armatur A0024960 6 Armatureneinbau des Sensors CLA111 mit Hängebügelhalterung CLA111 mit Flanschanschluss CLA140 mit Flanschanschluss CYA112 Montagekontrolle Sensor nur dann in Betrieb nehmen, wenn die Antwort auf folgende Fragen "ja" ist: Sind Sensor und Kabel unbeschädigt? Richtige Einbaulage eingehalten (Pfeil auf der Gewindehülse=Strömungsrichtung=Ein-... -
Seite 13: Sensor Anschließen
Indumax CLS50D/CLS50 Elektrischer Anschluss Sensor anschließen 5.1.1 Direktanschluss, z. B. an CM42 CM42 Cable Sensor Device Sensor cable Sensor – Com A Com B A0001078 A0001082 7 CLS50D an CM42 8 CLS50 an CM42 Endress+Hauser... -
Seite 14: Schutzart Sicherstellen
Elektrischer Anschluss Indumax CLS50D/CLS50 5.1.2 Kabelverlängerung Der Sensor wird mit einem Festkabel geliefert. Die Leitung zwischen Sensor und Messumfor- mer kann mit dem Messkabel CYK11 (CLS50D) oder CLK6 (CLS50) verlängert werden (gilt nicht bei Einsatz in Ex-Umgebung). Shield Memosens Com A... -
Seite 15: Inbetriebnahme
Indumax CLS50D/CLS50 Inbetriebnahme Gerätezustand und -spezifikationen Aktion ‣ Sind alle Kabeleinführungen montiert, fest angezogen Sichtkontrolle durchführen. und dicht? Bei seitlichen Kabeleinführungen: ‣ Sind alle Kabeleinführungen nach unten oder seitlich Kabelschleifen nach unten ausrichten, damit Wasser montiert? abtropfen kann. Inbetriebnahme Vor der ersten Inbetriebnahme vergewissern: •... -
Seite 16: Reparatur
Reparatur Indumax CLS50D/CLS50 VORSICHT Ätzende Chemikalien Verätzungen an der Haut, in den Augen und Schäden an Kleidung und Einrichtung möglich! ‣ Beim Umgang mit Säuren, Laugen und organischen Lösungsmitteln unbedingt Hände und Augen schützen! ‣ Schutzhandschuhe und Schutzbrille tragen. ‣... -
Seite 17: Ersatzteile
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Sicherstellen einer sicheren, fachgerechten und schnellen Rücksendung: ‣... -
Seite 18: Armaturen
Zubehör Indumax CLS50D/CLS50 9.1.2 Für CLS50 Messkabel CLK6 • Verlängerungskabel für induktive Leitfähigkeitssensoren, zur Verlängerung über Installati- onsdose VBM • Meterware, Bestellnummer: 71183688 • Verbindungsdose zur Kabelverlängerung • 10 Reihenklemmen • Kabeleingänge: 2 x Pg 13,5 bzw. 2 x NPT ½"... -
Seite 19: Kalibrierlösungen
Indumax CLS50D/CLS50 Technische Daten Kalibrierlösungen Leitfähigkeitskalibrierlösungen CLY11 Präzisionslösungen bezogen auf SRM (Standard Reference Material) von NIST zur qualifizier- ten Kalibrierung von Leitfähigkeitsmesssystemen nach ISO 9000 • CLY11-B, 149,6 μS/cm (Bezugstemperatur 25 °C (77 °F)), 500 ml (16,9 fl.oz) Best.-Nr. 50081903 •... -
Seite 20: Leistungsmerkmale
Technische Daten Indumax CLS50D/CLS50 10.2 Leistungsmerkmale 10.2.1 Leitfähigkeitsansprechzeit ≤ 2 s 10.2.2 Temperaturansprechzeit PEEK-Ausführung: ≤ 7 min PFA-Ausführung: ≤ 11 min 10.2.3 Messabweichung -20 ... 100 °C (-4 ... 212 °F): ±(5 μS/cm + 0,5 % vom Messwert) > 100 °C (212 °F): ±(10 μS/cm + 0,5 % vom Messwert) -
Seite 21: Prozess
Indumax CLS50D/CLS50 Technische Daten 10.4 Prozess 10.4.1 Prozesstemperatur CLS50D Sensorwerk- CLS50D-*1/2 CLS50D-*3/4/5/6/8 CLS50D-*7 CLS50D-*A/B/C stoff Ohne Flansch DN50, ANSI 2" Losflansch PVDF PEEK –20 ... 125 °C –20 ... 125 °C –20 ... 125 °C –20 ... 125 °C (-4 ... 260 °F) (-4 ... - Seite 22 Technische Daten Indumax CLS50D/CLS50 10.4.3 Druck-Temperatur-Kurven CLS50D p (abs.) [psi] [bar] [°C] –20 [°F] –4 A0024981 11 Druck-Temperatur-Kurven Sensor aus PEEK, ohne Flansch Sensor aus PFA, ohne Flansch (blaue Linie) Sensor aus PEEK oder PFA, mit Flansch DN50/ANSI 2" (rote Linie) Sensor aus PEEK oder PFA, mit Flansch JIS Sensor aus PEEK oder PFA, mit Losflansch PVDF (grüne Linie)
-
Seite 23: Konstruktiver Aufbau
Indumax CLS50D/CLS50 Technische Daten CLS50 p (abs.) [psi] [bar] [°C] –20 [°F] –4 A0024979 12 Druck-Temperatur-Kurven Sensor aus PEEK, ohne Flansch Sensor aus PFA, ohne Flansch oder mit Flansch DN50/ANSI 2" (blaue Linie) Sensor aus PEEK, mit Flansch DN50/ANSI 2" (rote Linie) Sensor aus PFA, mit Flansch JIS (schwarze Linie) Sensor aus PEEK oder PFA, mit Losflansch PVDF (grüne Linie) -
Seite 24: Prozessanschlüsse
Technische Daten Indumax CLS50D/CLS50 Prozessanschlüsse G¾ CLS50D-*1B/C**: PEEK GF30 CLS50D-*1D**: nichtrostender Stahl (AISI 316Ti) CLS50-*1A*: nichtrost. Stahl 1.4571 (AISI 316Ti) CLS50-*1B/C/1/2/3: PEEK GF30 CLS50-*1B/C5/6: nichtrost. Stahl 1.4571 (AISI 316Ti) NPT 1" PEEK Festflansch nichtrostender Stahl 1.4404 (AISI 316L) Dichtscheibe GYLON (PTFE keramikgefüllt) -
Seite 25: Chemische Beständigkeit
Indumax CLS50D/CLS50 Technische Daten Abmessungen in mm Losflansch PP-GF DN50 PN10 ANSI 2" 150 lbs JIS 10K 50A Ø k 4 x 18 8 x 19 4 x 19 Schrauben Abmessungen in mm Festflansch SS 316 L DN50 PN10 ANSI 2" 300 lbs... -
Seite 26: Stichwortverzeichnis
Stichwortverzeichnis Indumax CLS50D/CLS50 Stichwortverzeichnis Airset ......8 Lagerungstemperatur ....20 Anforderungen an das Personal . - Seite 27 Indumax CLS50D/CLS50 Stichwortverzeichnis Umgebung ....20 Temperatur-Druck-Kurven ... . 22 Temperaturansprechzeit ... . . 20 Temperaturmessung .
- Seite 28 *71552926* 71552926 www.addresses.endress.com...
