Montage
5.2.2
Messgerät vorbereiten
1.
Sämtliche Reste der Transportverpackung entfernen.
2.
Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3.
Wenn vorhanden: Transportschutz der Berstscheibe entfernen.
4.
Aufkleber auf dem Elektronikraumdeckel entfernen.
5.2.3
Messaufnehmer montieren
WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derje-
nige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1.
Sicherstellen, dass die Pfeilrichtung auf dem Typenschild des Messaufnehmers mit der
Durchflussrichtung des Messstoffs übereinstimmt.
2.

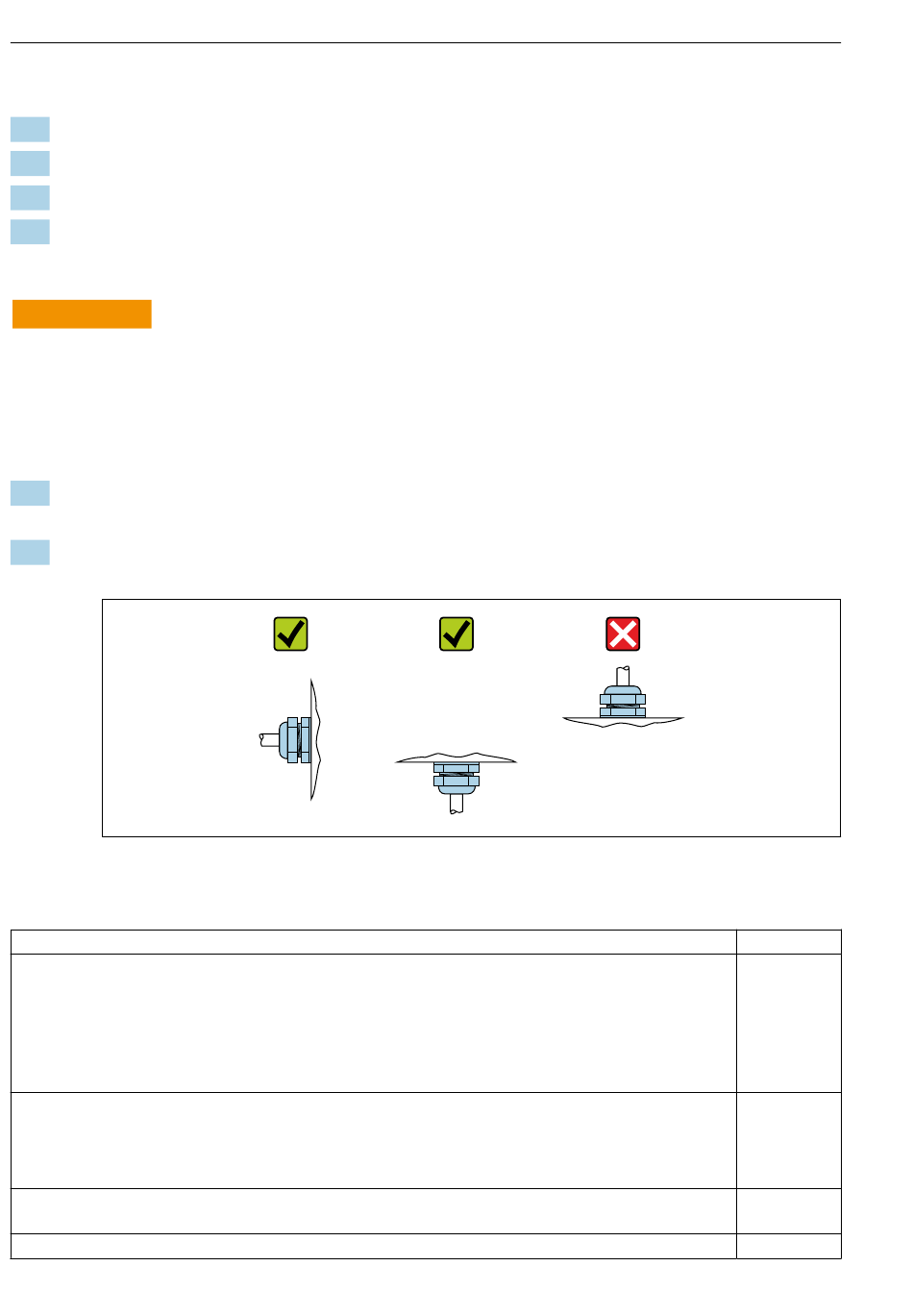

Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführun-
gen nicht nach oben weisen.
5.3
Montagekontrolle
Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven")
• Umgebungstemperatur
• Messbereich
Wurde die richtige Einbaulage für den Messaufnehmer gewählt ?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-Fließ-
richtung in der Rohrleitung überein → 14?
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
20
Durchflussmessgerät Proline Promass E
Endress+Hauser
A0029263
