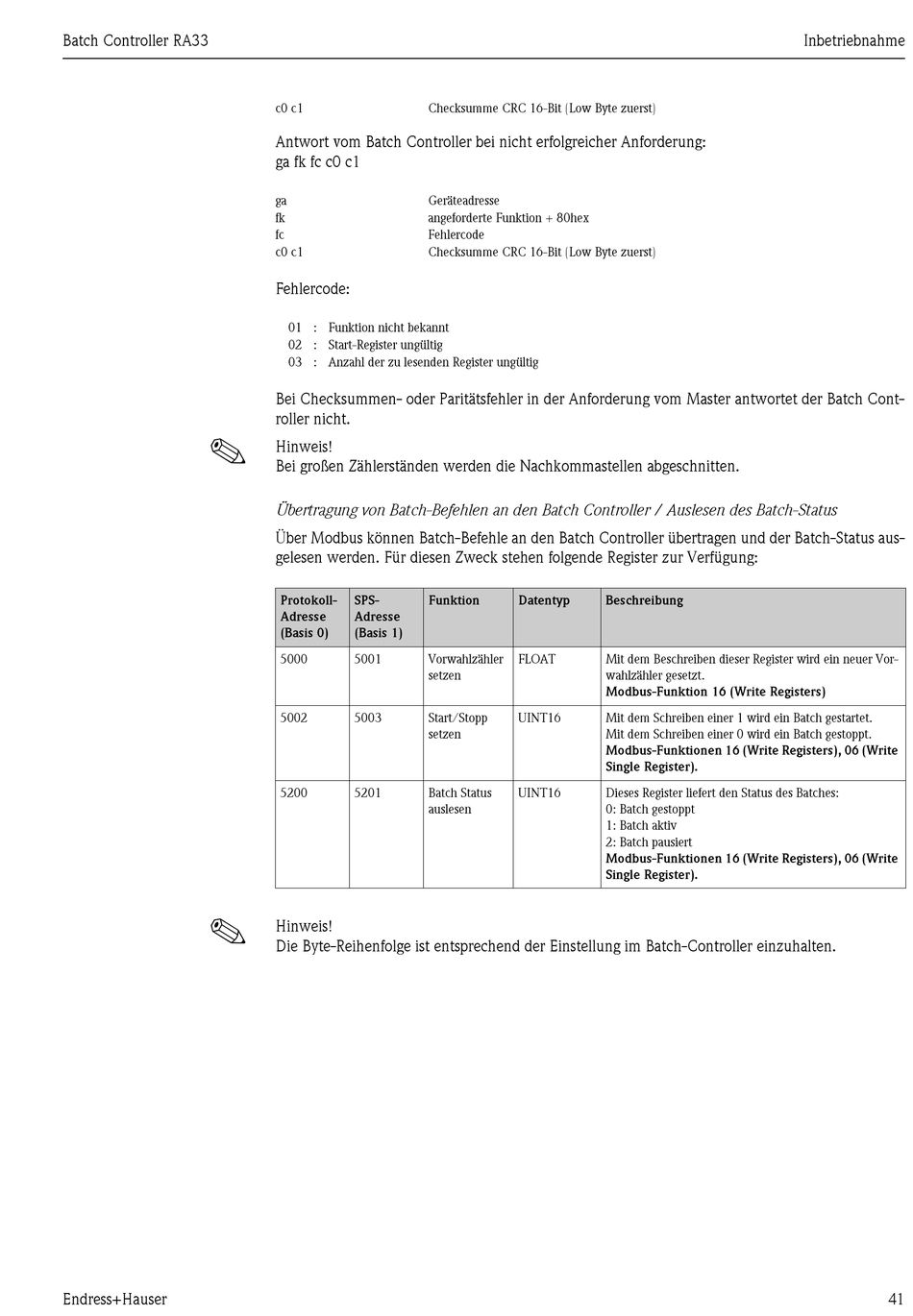

Batch Controller RA33
!
!
Endress+Hauser
c0 c1 Checksumme CRC 16-Bit (Low Byte zuerst)
Antwort vom Batch Controller bei nicht erfolgreicher Anforderung:
ga fk fc c0 c1
ga Geräteadresse
fk angeforderte Funktion + 80hex
fc Fehlercode
c0 c1 Checksumme CRC 16-Bit (Low Byte zuerst)
Fehlercode:
01 : Funktion nicht bekannt
02 : Start-Register ungültig
03 : Anzahl der zu lesenden Register ungültig
Bei Checksummen- oder Paritätsfehler in der Anforderung vom Master antwortet der Batch Cont-
roller nicht.
Hinweis!
Bei großen Zählerständen werden die Nachkommastellen abgeschnitten.
Übertragung von Batch-Befehlen an den Batch Controller / Auslesen des Batch-Status
Über Modbus können Batch-Befehle an den Batch Controller übertragen und der Batch-Status aus-
gelesen werden. Für diesen Zweck stehen folgende Register zur Verfügung:
Protokoll- SPS- Funktion
Adresse Adresse
(Basis 0) (Basis 1)
5000 5001 Vorwahlzähler
setzen
5002 5003 Start/Stopp
setzen
5200 5201 Batch Status
auslesen
Hinweis!
Die Byte-Reihenfolge ist entsprechend der Einstellung im Batch-Controller einzuhalten.
Datentyp Beschreibung
FLOAT Mit dem Beschreiben dieser Register wird ein neuer Vor-
wahlzähler gesetzt.
Modbus-Funktion 16 (Write Registers)
UINT16 Mit dem Schreiben einer 1 wird ein Batch gestartet.
Mit dem Schreiben einer 0 wird ein Batch gestoppt.
Modbus-Funktionen 16 (Write Registers), 06 (Write
Single Register).
UINT16 Dieses Register liefert den Status des Batches:
0: Batch gestoppt
1: Batch aktiv
2: Batch pausiert
Modbus-Funktionen 16 (Write Registers), 06 (Write
Single Register).
Inbetriebnahme
