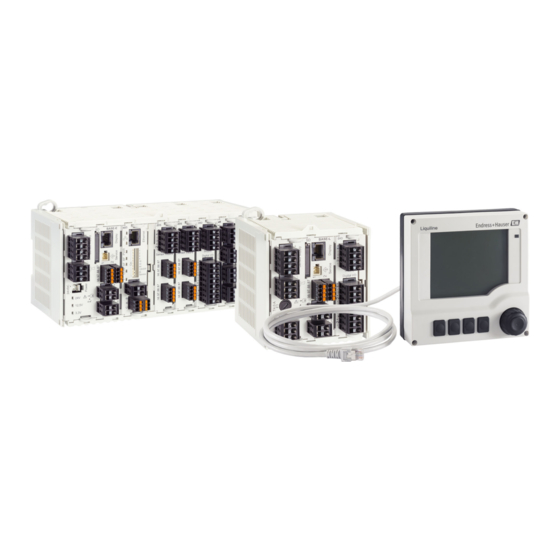

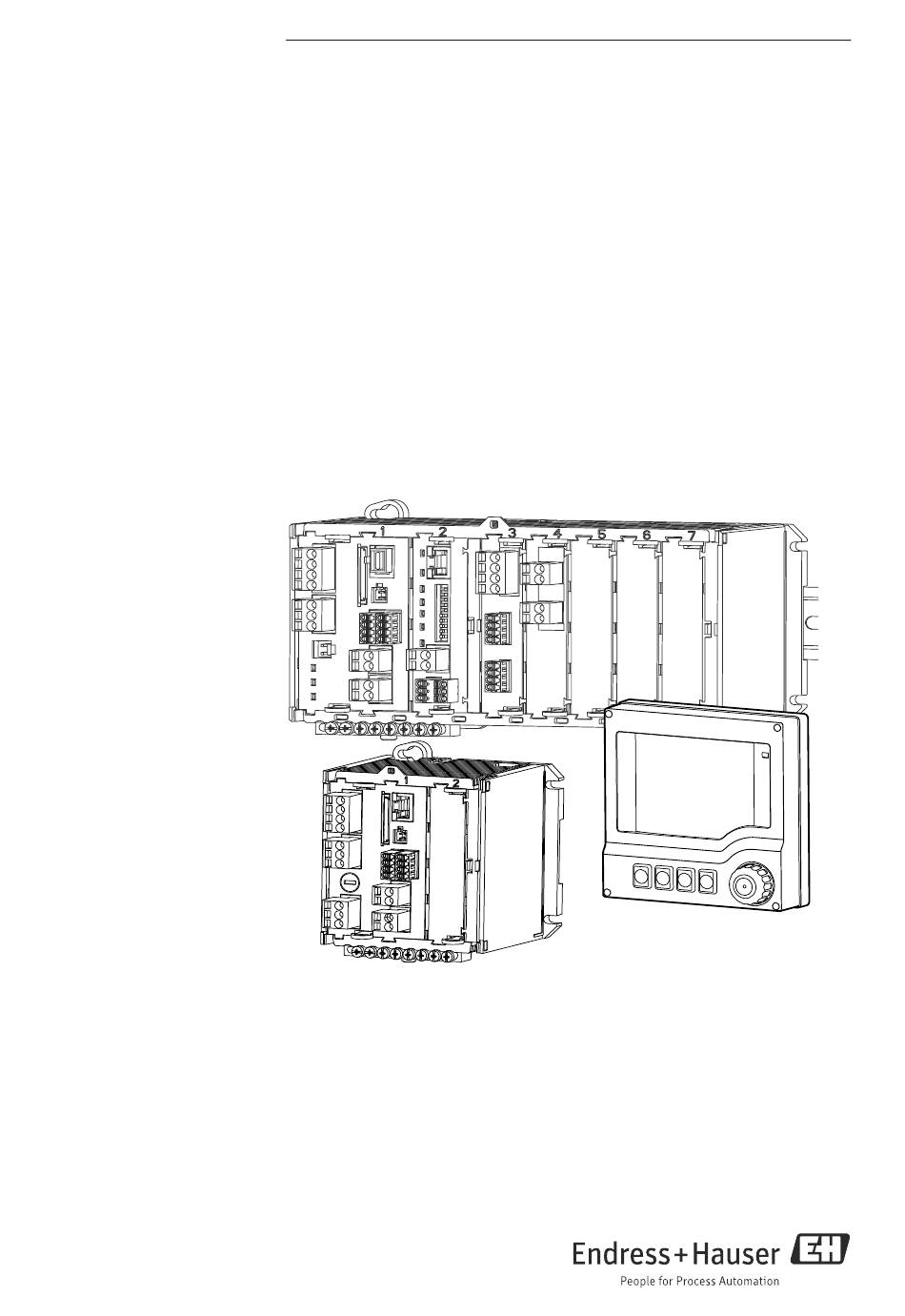

- Seite 1 Products Solutions Services BA01227C/07/DE/01.13 71220445 gültig ab: Softwareversion 01.04.00 Betriebsanleitung Liquiline CM442R/CM444R/CM448R Universeller Vierdraht-Mehrkanal-Controller zum Schaltschrankeinbau Wartung & Diagnose...
- Seite 2 Zu dieser Betriebsanleitung Diese Anleitung beschreibt alle Tätigkeiten, die Sie zur Diagnose, Wartung und Reparatur aus- führen müssen. Sie finden hier folgende Beschreibungen: • Allgemeine Störungsbehebungen • Übersicht zu den Diagnosemeldungen • Beschreibung der Informationen des Menüs "Diagnose" – Diagnoseliste –...
-
Seite 3: Inhaltsverzeichnis
Liquiline CM442R/CM444R/CM448R Inhaltsverzeichnis Diagnose und Störungsbehebung ... 4 Allgemeine Störungsbehebungen ..4 Diagnoseinformation auf Vor-Ort-Anzeige (optional) ......13 Diagnoseinformation via Webbrowser . -
Seite 4: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet. Allgemeine Störungsbehebungen 1.1.1 Fehlersuche Am Display oder über den Feldbus wird eine Diagnosemeldung angezeigt, Messwerte sind nicht plausibel oder Sie stellen eine Störung fest. - Seite 5 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Keine oder schleichende – Sensor verschmutzt Reinigen Sie den Sensor. Anzeigenänderung – Sensor gealtert – Sensor defekt (Referenz-Ablei- tung) Referenz verarmt an KCl KCl-Nachschub prüfen: 0,8 bar (12 psi) über Medi- umsdruck.
-
Seite 6: Leitfähigkeitsmessung
Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Leitfähigkeitsmessung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Abweichende Anzeige Fehlerhafte Kalibrierung Wiederholen Sie die Kalibrierung. gegenüber Vergleichsmes- Ggf. prüfen und wiederholen Sie die Kalibrierung mit sung dem Vergleichsgerät. Sensor verschmutzt Reinigen Sie den Sensor. - Seite 7 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Störungen auf Signalausgangslei- Leitungsverlegung prüfen, evtl. Leitung getrennt tung verlegen. Messwertschwankungen Störpotential im Medium Störquelle beseitigen oder Medium möglichst nahe Sensor erden. Störungen auf Messkabel Kabelschirm anschließen laut Anschlussplan.
- Seite 8 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Luftpolster unter der Membran Sensor reinigen, ggf. Einbau optimieren Messwert zu hoch Polarisation nicht beendet Polarisationszeit abwarten (--> Techn. Daten in der BA des Sensors) Temperaturmessung falsch Wert prüfen/korrigieren.
- Seite 9 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen DPD-Messwert wesent- Organische Chlorungsmittel (evtl. Freies (gasförmiges) Chlor oder Chlor aus anorgani- lich zu hoch auch nur zeitweise oder für Stoß- schen Chlorverbindungen benutzen. chlorung eingesetzt). In diesem Fall keinerlei Korrelation zwischen tat- sächlichem freien Chlor, DPD-Mes-...
-
Seite 10: Messung Mit Ionenselektiven Sensoren
Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Messung mit ionenselektiven Sensoren Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Temperaturwert immer – Temperatursensor nicht oder – Temperatursensor prüfen und ggf. wechseln 20 ˚C oder falsch falsch angeschlossen – Kabel wechseln – Temperatursensor defekt –... -
Seite 11: Trübungs-, Sak- Und Nitratmessung
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Stark schwankende Luftblasen in den Elektroden Elektrolyt in der Elektrode zur Membran hin klopfen Anzeige Störungen auf Signalausgangslei- Leitungsverlegung prüfen, evtl. Leitung getrennt tung verlegen. Messwertschwankungen Störpotential im Medium Störquelle beseitigen oder Medium möglichst nahe... -
Seite 12: Gerätebedingte Fehler
Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Sensoranschluss falsch Prüfen Sie den Anschluss am Eingangsmodul (--> BA "Inbetriebnahme", Kapitel "Verdrahtung"). Temperaturwert falsch Temperaturfühler defekt Sensor austauschen Störungen auf Signalausgangslei- Leitungsverlegung prüfen, evtl. Leitung getrennt tung verlegen. -
Seite 13: Diagnoseinformation Auf Vor-Ort-Anzeige (Optional)
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Kein Stromausgangssignal Basismodul defekt Prüfen mit eingebauter Stromsimulation, mA-Meter direkt am Stromausgang anschließen. Diagnoseinformation auf Vor-Ort-Anzeige (optional) Es werden aktuelle Diagnoseereignisse mit Statuskategorie, Diagnosecode und Kurztext ange- zeigt. -
Seite 14: Diagnoseverhalten Anpassen
Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R 1.5.2 Diagnoseverhalten anpassen Die Einteilung der Diagnosemeldungen in Kategorien ist werksseitig allgemeingültig für alle Meldungen erfolgt. Da anwendungsabhängig andere Einstellungen gewünscht sein können, lassen sich Fehlerkategorien und Auswirkungen auf die Messstelle einstellen. Außerdem ist jede Diagnosemeldung deaktivierbar. -
Seite 15: Übersicht Zu Diagnoseinformationen
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Pfad: ... /Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info Statussignal Auswahl Die Einteilung in Fehlerkategorien erfolgt entsprechend • Wartung (M) NAMUR NE 107. • Außerhalb der Spezifika- Entscheiden Sie, ob Sie eine Statussignalzuordnung für tion (S) Ihre Anwendung ändern wollen. - Seite 16 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- ein/aus strom Firmwareupdate Update erfolgreich durchgeführt Updatefehler Firmware-Update fehlgeschlagen Wiederholen SD-Kartenfehler --> andere benutzen Falsche Firmware --> mit passender wieder- holen Service kontaktieren Batterie leer Pufferbatterie der Echtzeituhr leer Bei Spannungsunterbrechung gehen Datum und Uhrzeit verloren.
- Seite 17 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- ein/aus strom Abweichung Ausg. Das Rücklesen des Stromausgangs zeigt eine Abweichung zum angezeigten Sollwert. Mögliche Gründe: Strombürde außerhalb der Spe- zifikation, Kurzschluss oder offene Stromschleife, Modul defekt Installation der Stromschleife prüfen...
- Seite 18 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- ein/aus strom Eingang < 4 mA Stromausgangsbereich unterschritten Diag. quittiert Die im Messbild angezeigte Meldung wurde vom Benutzer quittiert. Gerätereset Gerätereset PFM überschr. Pulsfrequenzmodulation: Ausgangssignal über-/unterschritten. Messwert außerhalb des PFM unterschr.
- Seite 19 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Sensor unbekannt alle Sensor austauschen Sensorproblem alle Sensordaten alle Sensordaten ungültig Firmwarekompatibilität Sensor und Messumformer prüfen, ggf. passende Firmware laden Werkseinstellung Sensor durchführen, Sensor trennen und erneut verbinden...
- Seite 20 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Kalib.abgelaufen alle Gültigkeit der letzten Kalibrierung abgelau- fen, es kann noch gemessen werden Sensor kalibrieren Kalib.abgelaufen alle Gültigkeit der letzten Kalibrierung bald abge- laufen, es kann noch gemessen werden...
- Seite 21 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Sensor Glas P (Glas) Impedanz-Grenzwerte über-/unterschritten Bis zum Auftreten des Alarms (122, 124) Sensor Glas P (Glas) kann weiter gemessen werden Sensor auf Haarrisse und Bruch prüfen...
- Seite 22 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Sensor LED O (opt.) Sensor-LED: Strom fehlt Service kontaktieren Sensor Check Sensor Dynamikfehler Service kontaktieren Polarisation C (kond.) Polarisationswarnung Bei hoher Leitfähigkeit wird der Messwert verfälscht.
- Seite 23 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Sensor defekt N, T, S Sensor-Blitzlampe defekt Gründe: Alterung, Lebensdauer abgelaufen, Mechanische Störung/Vibration Sensor austauschen Service kontaktieren Sensordaten Werkskalibrierung wird benutzt Kalibrierung ausführen Sensor defekt...
- Seite 24 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Sensordaten Keine Temperatur-Kalibrierdaten Werkskalibrierung wird verwendet Prozess prüfen Sensor prüfen, ggf. austauschen Polarisation C (kond.) Polarisationswarnung Bei hoher Leitfähigkeit wird der Messwert verfälscht. Sensor mit größerer Zellkonstante verwenden 169 - 170: Warnung der Betriebsstundenüberwachung, es kann noch gemessen werden...
- Seite 25 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Betriebsstunden O (amp.) Betriebsstunden > 30 nA (COS22D) Betriebsstunden O (amp.) Betriebsstunden > 40 nA (COS51D) Betriebsstunden O (amp.) Betriebsstunden > 160 nA (COS22D) Betriebsstunden Betriebsstunden >...
- Seite 26 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom 505 - 522: Grenzwerte der Kalibrierüberwachungen über/unterschritten, bei Warnung kann noch gemessen werden, Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlösung überaltert oder kontaminiert Sensor prüfen, ggf.
- Seite 27 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Prozess Leitf. Prozessleitfähigkeit oberhalb/unterhalb Kon- zentrationstabelle Prozess Leitf. – Prozesswert außerhalb Spezifikation – Tabelle nicht vollständig --> Tabelle erweitern Prozess Konz. Prozesskonzentration oberhalb/unterhalb Konzentrationstabelle Prozess Konz.
- Seite 28 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Sensor Referenz Warnung: Impedanz der Referenzmembran zu hoch. Es kann noch bis zum Alarm gemes- sen werden. Sensor prüfen, ggf. austauschen Referenzgrenzwert prüfen, korrigieren...
-
Seite 29: Einstellmöglichkeiten Zur Fehlerbehebung
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Feh- ler- strom Prozesswert alle außer U Prozesswert niedrig Prozesswert nicht senken Messkette prüfen Sensortyp tauschen Sens.Messbereich Messung am Rand des Dynamikbereichs des Sensors Gründe: Änderungen im Prozess zu einem höherem oder niedrigerem Messbereich... - Seite 30 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Pfad zur Softwarefunktion Menü/Setup/Eingänge/pH Glas/Erweitertes Setup/Diagnoseeinstellungen/Glas-Imp. (SCS)/Obere Alarmgrenze Menü/Setup/Eingänge/pH Glas/Erweitertes Setup/Diagnoseeinstellungen/Glas-Imp. (SCS)/Obere Warngrenze Menü/Setup/Eingänge/pH Glas/Erweitertes Setup/Diagnoseeinstellungen/Sensor Condition Check Menü/Setup/Eingänge/pH Glas/Erweitertes Setup/Diagnoseeinstellungen/Sensor Condition Check Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Delta Steigung/Alarmgrenze Menü/Setup/Eingänge/Nitrat/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Filter- wechsel Menü/Setup/Eingänge/Leitf.cond./Erweitertes Setup/Polarisationserkennung Menü/Setup/Eingänge/SAK/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz >200 mg/l...
-
Seite 31: Anstehende Diagnosemeldungen
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Pfad zur Softwarefunktion Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz > 125°C Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz > 140°C Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz > 150°C Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatzdauer Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Nullpunkt/Obere Warngrenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Nullpunkt/Untere Warngrenze Menü/Setup/Eingänge/Sauerst. (amp.)/Erweitertes Setup/Diagnoseeinstellungen/Steigung/Untere Warngrenze Menü/Setup/Eingänge/Sauerst. (amp.)/Erweitertes Setup/Diagnoseeinstellungen/Steigung/Obere Warngrenze Menü/Setup/Eingänge/Sauerst. -
Seite 32: Diagnoseliste
Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Diagnoseliste Hier finden Sie alle aktuellen Diagnosemeldungen. Zu jeder Meldung ist ein Zeitstempel abrufbar. Außerdem werden die Konfiguration und die Beschreibung der Meldung angezeigt, wie sie in "Menü/Setup/Allgemeine Einstellungen/Diag- nose/Geräteverhalten" hinterlegt sind. Ereignislogbuch 1.9.1 Verfügbare Logbücher Arten von Logbüchern... -
Seite 33: Funktion
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung 1.9.2 Menü Logbücher Diagnose/Logbücher Funktion Optionen Info Alle Ereignisse Chronologische Auflistung aller Logbücher-Einträge unter Angabe der Art des Ereignisses. Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzel- heiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte Zeitpo-... - Seite 34 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Ihre Datenlogbucheinträge können Sie sich auf dem Display grafisch darstellen lassen ("Plot anzeigen"). Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • Wenn Sie in der grafischen Anzeige auf den Navigatorknopf drücken, erhalten Sie zusätzliche Optionen wie Zoom und x/y-Verschiebung des Graphen.
- Seite 35 Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Diagnose/Logbücher Funktion Optionen Info Datenlogbücher Chronologische Auflistung der Datenlogbucheinträge. Datenlogbuch 1 <Logbuch- Dieses Untermenü gibt es für jedes Datenlogbuch, das name> Sie eingerichtet und aktiviert haben. Datenquelle Nur lesen Anzeige des Eingangs oder der mathematischen Funk-...
-
Seite 36: Simulation
Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R 1.10 Simulation Zu Testzwecken können Sie an Ein- und Ausgängen Werte simulieren: • Stromwerte an Stromausgängen • Messwerte an Eingängen Diagnose/Simulation Funktion Optionen Info Stromausgang x:y Simulation eines Ausgangsstroms Menü gibt es so oft, wie Stromausgänge vorhanden sind. -
Seite 37: Messgerät Zurücksetzen
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung Diagnose/Simulation Funktion Optionen Info Temperatur -50,0 ... +250,0 ˚C Stellen Sie den gewünschten Simulationswert ein. (-58,0 ... 482,0 ˚F) Werkseinstellung 20,0 ˚C (68,0 ˚F) 1.11 Messgerät zurücksetzen Diagnose/Gerätetest/Reset Funktion Optionen Info Gerätereset Auswahl Neustart unter Beibehalten aller Einstellungen •... - Seite 38 Diagnose und Störungsbehebung Liquiline CM442R/CM444R/CM448R Diagnose/Systeminformationen Funktion Optionen Info Seriennummer Nur lesen Mit der Seriennummer haben Sie Internetzugriff auf Gerätedaten und Dokumentationen: www.products.endress.com/device-viewer Softwareversion Nur lesen Aktuelle Version Systemmodule Je nach verfügbaren Elekt- Nur lesen Diese Informationen finden Sie zu jedem verfügbaren ronikmodulen, z.B.:...
-
Seite 39: Firmwarehistorie
Liquiline CM442R/CM444R/CM448R Diagnose und Störungsbehebung 1.13 Firmwarehistorie Datum Version Änderungen in der Software Dokumentation: Edition 07/2013 01.04.00 Originalfirmware BA01225C/07/DE/01.13 BA01227C/07/DE/01.13 BA00450C/07/DE/17.13 BA00451C/07/DE/16.13 BA00486C/07/DE/02.13 Endress+Hauser... -
Seite 40: Wartung
Wartung Liquiline CM442R/CM444R/CM448R Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, vermeiden Sie Gefahren durch Druck, Temperatur und Kontamination. ‣ Schalten Sie das Gerät spannungsfrei bevor Sie es öffnen. -
Seite 41: Digitale Sensoren
Liquiline CM442R/CM444R/CM448R Wartung HINWEIS Nicht zulässige Reinigungsmittel Beschädigung der Gehäuse-Oberfläche oder der Gehäusedichtung ‣ Verwenden Sie zur Reinigung nie konzentrierte Mineralsäuren oder Laugen. ‣ Verwenden Sie nie organische Reiniger wie Benzylalkohol, Methanol, Methylenchlorid, Xylol oder konzentrierte Glycerol-Reiniger. ‣ Benutzen Sie niemals Hochdruckdampf zum Reinigen. -
Seite 42: Reparatur
Reparatur Liquiline CM442R/CM444R/CM448R Reparatur Ersatzteile a0020679 Abb. 2: Ersatzteile: Positionsbezeichnungen und Bestellnummern finden Sie in nachfolgender Tabelle. Endress+Hauser... - Seite 43 Kit CM44x Bestellnummer Kit CM442R 71222273 • Schaltschrankeinbaugehäuse komplett Kit CM44x/CM44xR: Elektronikmodul Backplane 71101457 • Backplane komplett • Austausch nur durch Endress+Hauser-Service Kit CM444R/448R 71222276 • Schaltschrankeinbaugehäuse komplett Kit CM44x/CM44xR: Elektronikmodul Erweiterungsbackplane 71141366 • Erweiterungsbackplane komplett • Austausch nur durch Endress+Hauser-Service...
- Seite 44 Reparatur Liquiline CM442R/CM444R/CM448R Pos. Kit CM44x Bestellnummer 6, 7, 8, 10 Kit CM44x/CM44xR: Erweiterungsmodul AOR (2 Relais + 2 Stromausgänge) 71111053 • Erweiterungsmodul AOR komplett • Anleitung Ersatzteilkits CM44x Kit CM44x/CM44xR: Klemmensatz Erweiterungsmodul AOR 71107453 Kit CM44x/CM44xR: Erweiterungsmodul 2R (2 Relais) 71125375 •...
-
Seite 45: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung sicherzustellen: Informieren Sie sich über die Vorgehensweise und Rahmenbedingungen auf der Internetseite... -
Seite 46: Zubehör
Zubehör Liquiline CM442R/CM444R/CM448R Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Ser- vice oder Ihre Vertriebszentrale. Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie pH, Redox, Sauerstoff (amperometrisch), Chlor, Leitfähigkeit (konduktiv) - Seite 47 Liquiline CM442R/CM444R/CM448R Zubehör Ceraliquid CPS41D • pH-Sensor mit Memosens-Technologie • Keramikdiaphragma und KCl-Flüssigelektrolyt • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.end- ress.com/cps41d) • Technische Information TI00079C/07/DE Ceragel CPS71D • pH-Sensor mit Memosens-Technologie • Doppelkammer-Referenzsystem u. integriertem Brückenelektrolyt • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.end- ress.com/cps71d)
- Seite 48 Zubehör Liquiline CM442R/CM444R/CM448R Ceraliquid CPS42D • Redox-Sensor mit Memosens-Technologie • Keramikdiaphragma und KCl-Flüssigelektrolyt • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.end- ress.com/cps42d) • Technische Information TI373C/07/DE Ceragel CPS72D • Redox-Sensor mit Memosens-Technologie • Doppelkammer-Referenzsystem u. integriertem Brückenelektrolyt; • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.end- ress.com/cps72d)
- Seite 49 Liquiline CM442R/CM444R/CM448R Zubehör Tophit CPS491D • ISFET-Sensor mit Memosens-Technologie • Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/ cps491d) • Technische Information TI377C/07/DE 4.2.5 pH-Redox-Kombisensoren Memosens CPS16D • pH-Redox-Kombisensor für die Prozesstechnik, mit schmutzabweisendem PTFE-Diaphragma •...
- Seite 50 Zubehör Liquiline CM442R/CM444R/CM448R Condumax CLS16D • Hygienischer, konduktiver Leitfähigkeitssensor f. Rein-, Reinstwasser- u. Ex- Anwendungen • Mit EHEDG- und 3A-Zulassung • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.end- ress.com/cls16d) • Technische Information TI227C/07/DE Condumax CLS21D • Zwei-Elektroden-Sensor in Steckkopf- und Festkabelausführung •...
-
Seite 51: Sak- Und Nitratsensoren
Liquiline CM442R/CM444R/CM448R Zubehör 4.2.10 Ionenselektive Sensoren ISEmax CAS40D • Ionenselektive Sensoren • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.end- ress.com/cas40d) • Technische Information TI491C/07/DE 4.2.11 Trübungssensoren Turbimax CUS51D • Für nephelometrische Trübungs- und Feststoffmessungen im Abwasser • 4-Strahl-Wechsellichtmethode, basierend auf Streulicht •... - Seite 52 Zubehör Liquiline CM442R/CM444R/CM448R Kit CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48: Erweiterungsmodul 4R • 4 x Relais • Best.-Nr. 71125376 Kit CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48: Erweiterungsmodul 2AO • 2 x Analogausgang 0/4 ... 20 mA • Best.-Nr. 71135632 Kit CM444/CM448/CM444R/CM448R/CSF48: Erweiterungsmodul 4AO • 4 x Analogausgang 0/4 ... 20 mA •...
-
Seite 53: Firmware Und Freischaltcodes
Liquiline CM442R/CM444R/CM448R Zubehör 4.3.2 Firmware und Freischaltcodes SD-Karte mit Liquiline Firmware • Industrial Flash Drive, 1 GB • Best.-Nr. 71127100 Freischaltcode für digitale HART-Kommunikation • Best.-Nr. 71128428 Freischaltcode für PROFIBUS DP • Best.-Nr. 71135635 Freischaltcode für Modbus RS485 • Best.-Nr. 71135636 Freischaltcode für Modbus TCP... -
Seite 54: Sonstiges Zubehör
Zubehör Liquiline CM442R/CM444R/CM448R Sonstiges Zubehör 4.5.1 Externes Display Grafikdisplay • Zum Einbau in die Schaltschranktür oder -verkleidung • Best.-Nr. 71185295 Servicedisplay • Portable, zur Inbetriebnahme • Best.-Nr. 71185296 4.5.2 SD-Karte SD-Karte • Industrial Flash Drive, 1 GB • Best.-Nr. 71110815... -
Seite 55: Stichwortverzeichnis
Liquiline CM442R/CM444R/CM448R Stichwortverzeichnis Anstehende Diagnosemeldung ... . 31 Logbücher ......32–35 Armaturen reinigen . - Seite 56 Liquiline CM442R/CM444R/CM448R Vor-Ort-Anzeige......13 Wartung ......40 Webbrowser .
