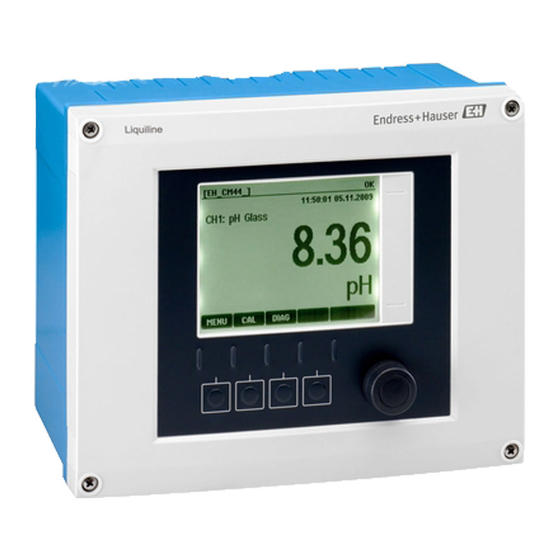

Endress+Hauser Liquiline CM442 Kurzanleitung
Vorschau ausblenden Andere Handbücher für Liquiline CM442:

Werbung

KA01159C/07/DE/03.16
71309797
Gültig ab Version
01.06.00
Products
Kurzanleitung
Liquiline
CM442/CM444/CM448
Universeller Vierdraht-Mehrkanal-Controller
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zum Gerät finden Sie in der
Betriebsanleitung und den weiteren Dokumentationen, erhält-
lich über:
• www.endress.com/device-viewer
• Smartphone / Tablet: Endress+Hauser Operations App
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Endress+Hauser Liquiline CM442

  • Seite 1 Liquiline CM442/CM444/CM448 Universeller Vierdraht-Mehrkanal-Controller Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zum Gerät finden Sie in der Betriebsanleitung und den weiteren Dokumentationen, erhält- lich über: • www.endress.com/device-viewer • Smartphone / Tablet: Endress+Hauser Operations App...
  • Seite 2 Liquiline CM442/CM444/CM448 Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
  • Seite 3: Inhaltsverzeichnis

    Liquiline CM442/CM444/CM448 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Warnhinweise .
  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument Liquiline CM442/CM444/CM448 Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen.
  • Seite 5: Dokumentation

    Liquiline CM442/CM444/CM448 Hinweise zum Dokument Dokumentation In Ergänzung zu dieser Kurzanleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: • Betriebsanleitung Liquiline CM44x, BA00444C – Gerätebeschreibung – Inbetriebnahme – Betrieb – Softwarebeschreibung (ohne Sensor-Menüs, diese sind in einer eigenen Anleitung beschrieben, s.u.)
  • Seite 6: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Liquiline CM442/CM444/CM448 Grundlegende Sicherheitshinweise Anforderungen an das Personal • Montage, Inbetriebnahme, Bedienung und Wartung der Messeinrichtung dürfen nur durch dafür ausgebildetes Fachpersonal erfolgen. • Das Fachpersonal muss vom Anlagenbetreiber für die genannten Tätigkeiten autorisiert sein. • Der elektrische Anschluss darf nur durch eine Elektrofachkraft erfolgen.
  • Seite 7: Betriebssicherheit

    Liquiline CM442/CM444/CM448 Grundlegende Sicherheitshinweise Störsicherheit • Das Produkt ist gemäß den gültigen europäischen Normen für den Industriebereich auf elektromagnetische Verträglichkeit geprüft. • Die angegebene Störsicherheit gilt nur für ein Produkt, das gemäß den Anweisungen in die- ser Betriebsanleitung angeschlossen ist.
  • Seite 8: Warenannahme Und Produktidentifizierung

    Warenannahme und Produktidentifizierung Liquiline CM442/CM444/CM448 Warenannahme und Produktidentifizierung Warenannahme Achten Sie auf unbeschädigte Verpackung.  Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. Achten Sie auf unbeschädigten Inhalt.  Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.
  • Seite 9: Produkt Identifizieren

    Liquiline CM442/CM444/CM448 Warenannahme und Produktidentifizierung 3.2.2 Produkt identifizieren Produktseite www.endress.com/cm442 www.endress.com/cm444 www.endress.com/cm448 Bestellcode interpretieren Sie finden Bestellcode und Seriennummer Ihres Produkts: • auf dem Typenschild • in den Lieferpapieren. Einzelheiten zur Ausführung des Produkts erfahren Gehen Sie im Internet zur Produktseite Ihres Produkts.
  • Seite 10: Montage

    Montage Liquiline CM442/CM444/CM448 3.4.3 FM/CSA Nur CM442 Das Gerät wurde nach folgenden Standards entwickelt und geprüft: • FM3600 (2011) • FM3611 (2010) • FM3810 (2005) • ANSI/ISA NEMA250 (1991) • ANSI/IEC 60529 (2001) 3.4.4 MCERTS Nur CM442 Das Gerät wurde vom Sira Certification Service geprüft und entspricht den Normen "MCERTS Performance Standards for Continuous Water Monitoring Equipment, Part 2: online analy- sers, Version 3.1, dated August 2010";...
  • Seite 11: Messgerät Montieren

    Liquiline CM442/CM444/CM448 Montage 4.1.2 Wetterschutzdach HINWEIS Witterungseinflüsse (Regen, Schnee, direktes Sonnenlicht usw.) Funktionsbeeinträchtigungen bis zum Totalausfall des Messumformers ‣ Verwenden Sie bei Montage im Freien immer das Wetterschutzdach (Zubehör). 300 (11.8) 170 (6.69) 80 (3.15) 270 (10.6) Ø 7 (0.28) A0012428 ...
  • Seite 12 Montage Liquiline CM442/CM444/CM448 A0012665  3 Mastmontage Wetterschutzdach (optional) Federringe und Muttern (Mastmontagesatz) Mastmontageplatte (Mastmontagesatz) Rohr oder Mast (rund/vierkant) Federringe und Muttern (Mastmontagesatz) Montageplatte Rohrschellen (Mastmontagesatz) Gewindestangen (Mastmontagesatz) A0025884 A0025885  4 Mastmontage  5 Gerät anhängen, einklicken Führen Sie das Gerät an die Montageplatte heran.
  • Seite 13 Liquiline CM442/CM444/CM448 Montage 4.2.2 Geländermontage A0012668  6 Geländermontage Wetterschutzdach (optional) Rohr oder Geländer (rund/vierkant) Mastmontageplatte (Mastmontagesatz) Montageplatte Federringe und Muttern (Mastmontagesatz) Gewindestangen (Mastmontagesatz) Rohrschellen (Mastmontagesatz) Schrauben (Mastmontagesatz) Federringe und Muttern (Mastmontagesatz) A0025886 A0027803  7 Geländermontage  8 Gerät anhängen, einklicken Führen Sie das Gerät an die Montageplatte heran.
  • Seite 14: Wandmontage

    Montage Liquiline CM442/CM444/CM448 4.2.3 Wandmontage  10 Wandmontage Wand 4 Bohrlöcher Montageplatte Schrauben Ø 6 mm (nicht im Lieferumfang) A0012686  9 Montageabstand in mm (inch) Die Größe der Bohrlöcher hängt von den verwendeten Dübeln ab. Dübel und Schrauben müssen bauseitig gestellt werden.
  • Seite 15: Elektrischer Anschluss

    Liquiline CM442/CM444/CM448 Elektrischer Anschluss Elektrischer Anschluss Messgerät anschließen WARNUNG Gerät unter Spannung Unsachgemäßer Anschluss kann zu Verletzungen oder Tod führen ‣ Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. ‣ Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen.
  • Seite 16: Kabelschirm Auflegen

    Elektrischer Anschluss Liquiline CM442/CM444/CM448 Beim Schließen des Gehäuses gehen Sie ebenfalls schrittweise und in diagonaler Folge vor. 5.1.2 Kabelmontageschiene A0025171  15 Kabelmontageschiene und ihre Funktion Kabelmontageschiene Weitere Gewindebolzen für Erdanschlüsse Gewindebolzen (Schutzleiteranschluss, zentraler Kabelschellen (Fixierung und Erdung der Sensorka-...
  • Seite 17 Liquiline CM442/CM444/CM448 Elektrischer Anschluss Verlegen Sie das Kabel im Gehäuse so, dass der freigelegte Kabelschirm in eine der Kabelschellen passt und die Kabeladern sich leicht bis zum Anschlussstecker am Elekt- ronikmodul verlegen lassen. Schrauben Sie die Kabelschelle auf und klemmen Sie das Kabel ein. Anschließend ziehen Sie die Schraube der Kabelschelle wieder fest.
  • Seite 18: Anschluss Der Versorgungsspannung Bei Cm442

    Elektrischer Anschluss Liquiline CM442/CM444/CM448 5.1.5 Anschluss der Versorgungsspannung bei CM442 – – – – – L / + N / – – A0015825 A0012404  19 Versorgungsanschluss am BASE-H oder -L  20 Gesamt-Anschlussplan BASE-H oder -L Netzteil 100 ... 230 VAC Netzteil 24 VAC oder 24 VDC Versorgungsspannung anschließen...
  • Seite 19 Liquiline CM442/CM444/CM448 Elektrischer Anschluss Schutzleiter vom Netzteil Fächerscheibe und Mutter Schutzleiter / Erdungskabel, bauseitig (min. 0,75 mm ( 18 AWG)) Fächerscheibe und Mutter Gewindebolzen  21 Schutzleiter- bzw. Erdungsanschluss HINWEIS Schutzleiter/Erdungskabel mit Adernendhülse oder offenem Kabelschuh Leichtes Lösen des Kabels und Verlust der Schutzfunktion ‣...
  • Seite 20 Elektrischer Anschluss Liquiline CM442/CM444/CM448 5.1.6 Anschluss der Versorgungsspannung bei CM444 und CM448 – – – – – – L+ N- PE Power L/+ N/– PE L/+ N/– A0015872 A0015873  22 Versorgungsanschluss am BASE-E  23 Gesamt-Anschlussplan BASE-E und Erweiterungsnetzteil (B)
  • Seite 21: Sensoren Anschließen

    Liquiline CM442/CM444/CM448 Elektrischer Anschluss Schutzleiter vom Netzteil Fächerscheibe und Mutter Schutzleiter / Erdungskabel, bauseitig (min. 0,75 mm ( 18 AWG)) Fächerscheibe und Mutter Gewindebolzen  24 Schutzleiter- bzw. Erdungsanschluss HINWEIS Schutzleiter/Erdungskabel mit Adernendhülse oder offenem Kabelschuh Leichtes Lösen des Kabels und Verlust der Schutzfunktion ‣...
  • Seite 22 Elektrischer Anschluss Liquiline CM442/CM444/CM448 Bei Anschluss von CUS71D-Sensoren gilt folgende Regel: • CM442 – Nur ein CUS71D ist möglich, kein weiterer Sensor. – Der zweite Sensoreingang darf auch nicht für einen anderen Sensortyp verwendet wer- den. • CM444 Keine Einschränkung. Alle Sensoreingänge sind beliebig verwendbar.
  • Seite 23 Liquiline CM442/CM444/CM448 Elektrischer Anschluss Direkter Anschluss des Sensorkabels Sensor Sensor A0023038 A0023039  25 Sensoren ohne zusätzliche Versorgungs-  26 Sensoren mit zusätzlicher Versorgungs- spannung spannung Sensor Sensor 1 Sensor 2 Sensor A0016197  27 Sensoren mit und ohne zusätzliche Versor-...
  • Seite 24: Zusätzliche Eingänge, Ausgänge Oder Relais Anschließen

    Elektrischer Anschluss Liquiline CM442/CM444/CM448 Anschluss über M12-Steckverbindung Ausführungen mit vormontierter M12-Buchse werden mit fertiger geräte-interner Verdrahtung ausgelie- fert. Bauen Sie eine als Zubehör erhältliche M12-Buchse in eine pas- sende Kabelverschraubungsöffnung im Gehäuseboden ein und schließen Sie die Kabel entsprechend dem...
  • Seite 25: Digitale Ein- Und Ausgänge

    Liquiline CM442/CM444/CM448 Elektrischer Anschluss 5.3.1 Digitale Ein- und Ausgänge Modul DIO – – – – – –  30 Modul  31 Anschlussplan 5.3.2 Stromeingänge Modul 2AI – –  32 Modul  33 Anschlussplan Endress+Hauser...
  • Seite 26: Stromausgänge

    Elektrischer Anschluss Liquiline CM442/CM444/CM448 5.3.3 Stromausgänge – – – – – –  34 Modul  35 Anschlussplan  36 Modul  37 Anschlussplan 5.3.4 Relais Modul 2R Modul 4R  41 Anschlussplan  38 Modul  39 Anschlussplan  40...
  • Seite 27: Digitale Kommunikation Anschließen

    Liquiline CM442/CM444/CM448 Elektrischer Anschluss Digitale Kommunikation anschließen 5.4.1 Modul 485 128/SW Service DGND  43 Anschlussplan  42 Modul LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv •...
  • Seite 28 Elektrischer Anschluss Liquiline CM442/CM444/CM448 DIP-Schalter auf der Modulfront Werkseinstel- Belegung lung 1-128 Busadresse (→ "Inbetriebnahme/Kommunikation") Schreibschutz: "ON" = Konfiguration ist über den Bus nicht möglich, nur über Vor-Ort- Bedienung Service Bei Schalterstellung "ON" werden die Benutzereinstellungen zur Ethernet-Adressie- rung gespeichert und werksseitig hinterlegte Verbindungseinstellungen aktiviert: IP- address=192.168.1.212, Subnet mask=255.255.255.0, Gateway=0.0.0.0, DHCP=Off.
  • Seite 29 Liquiline CM442/CM444/CM448 Elektrischer Anschluss LEDs auf der Modulfront Bezeichnung Farbe Beschreibung RJ45 LNK/ACT • Aus = Verbindung ist inaktiv • Ein = Verbindung ist aktiv • Blinkend = Datenübertragung RJ45 10/100 • Aus = Übertragungsrate 10 MBit/s • Ein = Übertragungsrate 100 MBit/s...
  • Seite 30: Anschluss Über M12-Stecker

    Elektrischer Anschluss Liquiline CM442/CM444/CM448 5.4.3 Anschluss über M12-Stecker PROFIBUS DP, Modbus RS485 M12-Y-Stück Verdrahtung im M12-Y-Stück Pin-Belegung in Stecker und Buchse  48 Stecker (links) und Buchse (rechts) P5V, 5 V-Versorgung für externen Abschlusswider- stand A (GN), Signal RxD/TxD-N P0V, Referenzpotenzial für B (RD), Signal RxD/TxD-P n.c., nicht verbunden...
  • Seite 31 Liquiline CM442/CM444/CM448 Elektrischer Anschluss Ethernet, Webserver Interner Anschluss Pin-Belegung in Stecker und Buchse  50 Stecker (links) und Buchse (rechts) P5V, 5 V-Versorgung für externen Abschlusswiderstand A (GN), Signal RxD/TxD-N P0V, Referenzpotenzial für P5V B (RD), Signal RxD/TxD-P n.c., nicht verbunden Schirm ...
  • Seite 32: Busterminierung

    Elektrischer Anschluss Liquiline CM442/CM444/CM448 5.4.4 Busterminierung Zur Terminierung haben Sie zwei Möglichkeiten: 1. Interner Terminierungswiderstand (über DIP-Schalter auf der Modulplatine) "OFF" "ON"  51 DIP-Schalter für den internen Terminierungswiderstand ‣ Stellen Sie alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z.B. einer Pinzette, in die Stellung "ON".
  • Seite 33: Schutzart Sicherstellen

    Liquiline CM442/CM444/CM448 Elektrischer Anschluss Stellen Sie die gewünschte Busadresse über die DIP-Schalter des Moduls 485 ein. Gültige Busadressen liegen bei PROFIBUS DP zwischen 1 und 126 und bei Modbus zwi- schen 1 und 247. Wenn Sie eine ungültige Adresse einstellen, wird automatisch die Soft- wareadressierung über die Vor-Ort-Einstellung oder über den Feldbus aktiviert.
  • Seite 34: Anschlusskontrolle

    Elektrischer Anschluss Liquiline CM442/CM444/CM448 Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie alle nachfolgenden Fragen mit ja beantworten können.
  • Seite 35: Bedienungsmöglichkeiten

    Liquiline CM442/CM444/CM448 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht 6.1.1 Anzeige- und Bedienelemente A0011764  56 Übersicht Bedienung Display (im Fehlerfall mit roter Hintergrundbeleuchtung) Navigator (Dreh- und Drückfunktion) Softkeys (Funktion menüabhängig) 6.1.2 Display Menüpfad und/oder Gerätebezeichnung Statusanzeige Hilfe, wenn vorhanden Belegung der Softkeys A0027873-DE...
  • Seite 36: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Liquiline CM442/CM444/CM448 Zugriff auf Bedienmenü via Vor-Ort-Anzeige 6.2.1 Bedienkonzept Softkey drücken: Menü direkt anwählen Navigator drehen: Cursor im Menü bewegen Menu/Language English Čeština Nederlands Français Deutsch Italiano Polski Navigator drücken: Funktion aufrufen Navigator drehen: Wert auswählen (z.B. aus Liste)
  • Seite 37: Bedientasten Sperren Oder Entsperren

    Liquiline CM442/CM444/CM448 Inbetriebnahme 6.2.2 Bedientasten sperren oder entsperren Bedientasten sperren Drücken Sie den Navigator länger als 2 s.  Sie erhalten ein Kontextmenü zum Sperren der Bedientasten. Sie haben die Wahl, ob Sie mit oder ohne Passwortschutz sperren wollen. Mit Pass- wort bedeutet, dass Sie die Sperre nur aufheben können, wenn Sie das richtige...
  • Seite 38: Bediensprache Einstellen

    Inbetriebnahme Liquiline CM442/CM444/CM448 7.2.1 Bediensprache einstellen Sprache einstellen Falls noch nicht getan: Schließen Sie den Gehäusedeckel und schrauben Sie das Gerät zu. Schalten Sie die Versorgungsspannung ein.  Warten Sie die Initialisierung ab. Drücken Sie den Softkey MENU. Stellen Sie im obersten Menüpunkt Ihre Sprache ein.
  • Seite 40 www.addresses.endress.com...
