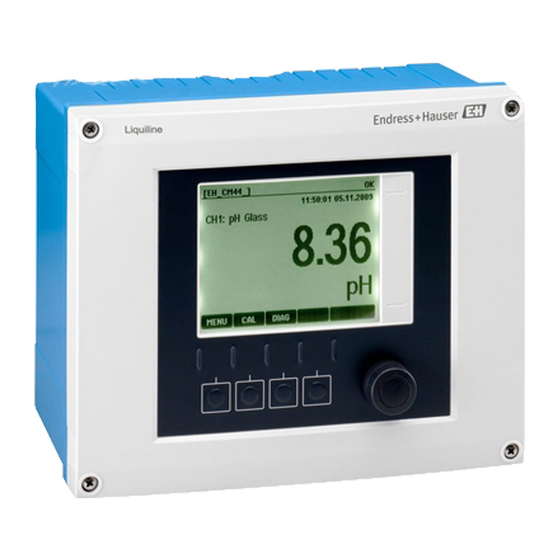

Endress+Hauser Liquiline CM442 Betriebsanleitung
Universeller vierdraht-mehrkanal-controller
Vorschau ausblenden
Andere Handbücher für Liquiline CM442:
- Betriebsanleitung (180 Seiten) ,
- Technische information (60 Seiten) ,
- Kurzanleitung (44 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquiline CM442
Inhaltszusammenfassung für Endress+Hauser Liquiline CM442
- Seite 1 Betriebsanleitung Liquiline CM442/CM444/CM448 Universeller Vierdraht-Mehrkanal-Controller Wartung & Diagnose BA00445C/07/DE/14.11 71144167 gültig ab: Softwareversion 01.03.00...
- Seite 2 Zu dieser Betriebsanleitung Diese Anleitung beschreibt alle Tätigkeiten, die Sie zur Wartung, Diagnose und Fehlersuche ausführen müssen. Sie finden hier folgende Beschreibungen: • Wartung • Menü "Diagnose" – Diagnoseliste – Logbücher – Systeminformationen – Sensorinformationen – Simulation – Gerätetest/Reset • Fehlersuche •...
-
Seite 3: Inhaltsverzeichnis
Liquiline CM442/CM444/CM448 Inhaltsverzeichnis Wartung ....4 Kalibrierung ......4 Reinigung . -
Seite 4: Wartung
Wartung Liquiline CM442/CM444/CM448 Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ► Falls bei der Wartung der Sensor ausgebaut werden muss, vermeiden Sie Gefahren durch Druck, Temperatur und Kontamination. ► Schalten Sie das Gerät spannungsfrei bevor Sie es öffnen. -
Seite 5: Reinigung
Liquiline CM442/CM444/CM448 Wartung Reinigung 1.2.1 Controller Reinigen Sie die Gehäusefront nur mit handelsüblichen Reinigungsmitteln. Die Front ist nach DIN 42 115 beständig gegen: • Ethanol (kurzzeitig) • verdünnte Säuren (max. 2%ige HCl) • verdünnte Laugen (max. 3%ige NaOH) • Haushaltreiniger auf Seifenbasis HINWEIS Nicht zulässige Reinigungsmittel... -
Seite 6: Diagnosemenü
Diagnosemenü Liquiline CM442/CM444/CM448 Diagnosemenü Im Diagnosemenü finden Sie alle Informationen zum Gerätezustand. Darüber hinaus stehen Ihnen verschiedene Servicefunktionen zur Verfügung. Folgende Meldungen werden direkt beim Einstieg in das Menü angezeigt: • "Wichtigste Meldung" Aufgezeichnete Diagnosemeldung mit der höchsten Wichtigkeitseinstufung • "Abgefallene Meldung"... - Seite 7 Liquiline CM442/CM444/CM448 Diagnosemenü Diagnose/Logbücher Funktion Optionen Info Alle Ereignisse Chronologische Auflistung aller Logbücher-Einträge unter Angabe der Art des Ereignisses. Anzeigen Anzeige der Ereignisse Bei Auswahl eines Ereignisses werden weitere Einzelheiten angezeigt. Gehe zu Datum Eingabe Mit dieser Funktion können Sie eine bestimmte Zeitposition •...
- Seite 8 Diagnosemenü Liquiline CM442/CM444/CM448 Ihre Datenlogbucheinträge können Sie sich auf dem Display grafisch darstellen lassen ("Plot anzeigen"). Die Anzeige können Sie zusätzlich an Ihre individuellen Anforderungen anpassen: • Wenn Sie in der grafischen Anzeige auf den Navigatorknopf drücken, erhalten Sie zusätzliche Opti- onen wie Zoom und x/y-Verschiebung des Graphen.
- Seite 9 Liquiline CM442/CM444/CM448 Diagnosemenü Diagnose/Logbücher Funktion Optionen Info Datenlogbücher Chronologische Auflistung der Datenlogbucheinträge. Datenlogbuch 1 <Logbuch- Dieses Untermenü gibt es für jedes Datenlogbuch, das Sie name> eingerichtet und aktiviert haben. Datenquelle Nur lesen Anzeige des Eingangs oder der mathematischen Funktion Messwert...
-
Seite 10: Systeminformationen
Diagnosemenü Liquiline CM442/CM444/CM448 Systeminformationen Diagnose/Systeminformationen Funktion Optionen Info Gerätebezeichnung Nur lesen Individuelle Gerätebezeichnung, --> "Allgemeine Einstellun- gen" Bestellcode Nur lesen Mit diesem Code können Sie eine identische Hardware bestellen. Durch Hardware-Änderungen ändert sich dieser Code und Sie können an dieser Stelle den neuen Code, den Sie vom Hersteller erhalten , eingeben. -
Seite 11: Sensorinformationen
Liquiline CM442/CM444/CM448 Diagnosemenü Diagnose/Systeminformationen Funktion Optionen Info Systemmodule Je nach verfügbaren Elektro- Nur lesen Diese Informationen finden Sie zu jedem verfügbaren Elekt- nikmodulen, z.B.: • Beschreibung ronikmodul. Geben Sie Seriennummern und Bestellcodees • Seriennummer z.B. in Servicefällen an. Base • Bestellcode •... -
Seite 12: Simulation
Diagnosemenü Liquiline CM442/CM444/CM448 Simulation Zu Testzwecken können Sie an Ein- und Ausgängen Werte simulieren: • Stromwerte an Stromausgängen • Messwerte an Eingängen • Öffnen oder Schließen eines Relaiskontaktes Diagnose/Simulation Funktion Optionen Info Stromausgang x:y Simulation eines Ausgangsstroms Menü gibt es so oft, wie Stromausgänge vorhanden sind. -
Seite 13: Gerätetest/Reset
Liquiline CM442/CM444/CM448 Diagnosemenü Diagnose/Simulation Funktion Optionen Info Sim. Temperatur Auswahl Wenn Sie den Temperaturmesswert simulieren, wird dies in • Ein der entsprechenden Messanzeige durch das vor die Tempe- • Aus ratur gestellte Simulationsicon angezeigt. Werkseinstellung Temperatur -50,0 ... +250,0 ˚C Stellen Sie den gewünschten Simulationswert ein. -
Seite 14: Störungsbehebung
Störungsbehebung Liquiline CM442/CM444/CM448 Störungsbehebung Fehlersuche Der Messumformer überwacht seine Funktionen ständig selbst. Falls eine Diagnosemeldung auftritt, werden im Messmodus abwechselnd die Diagnosemeldung und der Messwert angezeigt. Im Fall einer Diagnosemeldung der Fehlerkategorie "F" wird das Display rot hinterleuchtet. Systemfehlermeldungen Systemfehlermeldungen sind die Diagnosemeldungen des Controllers, die am Display oder über den Stromausgang ausgegeben werden. - Seite 15 Liquiline CM442/CM444/CM448 Störungsbehebung Wenn Sie den Service kontaktieren, geben Sie nur die Meldungsnummer an. Da Sie die Zuordnung zu einer Fehlerkategorie individuell ändern können, ist diese Information für den Service nicht ver- wertbar. 3.2.2 Geräteverhalten anpassen Die Einteilung der Diagnosemeldungen in Kategorien ist werksseitig allgemeingültig für alle Meldungen erfolgt.
- Seite 16 Störungsbehebung Liquiline CM442/CM444/CM448 Pfad: ... /Erweitertes Setup/Diagnoseeinstellungen/Diagnoseverhalten Funktion Optionen Info Fehlerstrom Auswahl Entscheiden Sie, ob bei aktivierter Diagnosemeldung am • Ein Stromausgang ein Fehlerstrom ausgegeben werden soll. • Aus Werkseinstellung Abhängig von der Meldung Statussignal Auswahl Die Einteilung in Fehlerkategorien erfolgt entsprechend •...
- Seite 17 Liquiline CM442/CM444/CM448 Störungsbehebung 3.2.3 Gerätebedingte, allgemeine Diagnosemeldungen Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- ein/aus strom Selbsttest aktiv Selbsttest abwarten Simulation aktiv Simulation aktiv Hold aktiv Ausgangswerte und Status des Kanals sind auf Hold Gerät Interner Gerätefehler Software-Update durchführen Software inkomp.
- Seite 18 Störungsbehebung Liquiline CM442/CM444/CM448 Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- ein/aus strom Sensor Check Messwerttelegramme bleiben aus Sensoranschluss prüfen Sensor prüfen, ggf. austauschen Werksreset Werksreset wird ausgeführt Parametr. aktiv --> Parametrierung abwarten Diagnose aktiv --> Ende der Wartung abwarten Schreibe Backup -->...
- Seite 19 Liquiline CM442/CM444/CM448 Störungsbehebung Meldung Werkseinstellungen Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- ein/aus strom Modbus Watchdog Das Gerät empfing kein Modbustelegramm vom Mas- ter innerhalb der spezifizierten Zeit. Der Status emp- fangener Modbus-Prozesswerte wird auf ungültig gesetzt. Eingang Überlast Stromeingang überlastet Der Stromeingang wird ab 23 mA wegen Überlast...
- Seite 20 Störungsbehebung Liquiline CM442/CM444/CM448 3.2.4 Sensorbedingte Diagnosemeldungen Verwendete Abkürzungen für Sensortypen • P ... pH/Redox (generell) – P (Glas) ... Glaselektrode – P (ISFET) ... ISFET-Sensor • C ... Leitfähigkeit (generell) – C (kond.) ... konduktiver Sensor – C (ind.) ... induktiver Sensor •...
- Seite 21 Liquiline CM442/CM444/CM448 Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Sensor Komm. alle Sensor hat keine Kommunikation Sensorverbindung prüfen Sensorstecker prüfen Service kontaktieren Sensor inkompat. alle Sensor austauschen Service kontaktieren Kalibriertimer alle Kalibrierintervall abgelaufen, es kann noch...
- Seite 22 Störungsbehebung Liquiline CM442/CM444/CM448 Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Sensor Glas P (Glas) Glasbruch-Warnung, Impedanz des pH-Glases zu niedrig Sensor Glas P (Glas) Es kann bis zum Auftreten des Alarms (118) wei- ter gemessen werden. Sensor auf Haarrisse und Bruch prüfen Mediumstemperatur prüfen...
- Seite 23 Liquiline CM442/CM444/CM448 Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Sensorsignal O (opt.) Kein Signal (Abklingen der Fluoreszenz) Sensorkappe tauschen Service kontaktieren Sensorsignal O (opt.) Geringe Signal-Amplitude, es kann noch gemes- sen werden Sensorkappe tauschen Service kontaktieren Sensor Check Temperatur außerhalb Spezifikation...
- Seite 24 Störungsbehebung Liquiline CM442/CM444/CM448 Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Sensor defekt N, T, S Sensor-Blitzlampe defekt Gründe: Alterung, Lebensdauer abgelaufen, Mechanische Störung/Vibration Sensor austauschen Service kontaktieren Sensordaten Werkskalibrierung wird benutzt Kalibrierung ausführen Sensor defekt N, T, S...
- Seite 25 Liquiline CM442/CM444/CM448 Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Sensordaten Keine Temperatur-Kalibrierdaten Werkskalibrierung wird verwendet Prozess prüfen Sensor prüfen, ggf. austauschen Polarisation C (kond.) Polarisationswarnung Bei hoher Leitfähigkeit wird der Messwert ver- fälscht. Sensor mit größerer Zellkonstante verwenden 169 - 170: Warnung der Betriebsstundenüberwachung, es kann noch gemessen werden...
- Seite 26 Störungsbehebung Liquiline CM442/CM444/CM448 Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Betriebsstunden Betriebsstunden > 80 ˚C, 100 nS/cm Betriebsstunden C, O Betriebsstunden < 5 ˚C Betriebsstunden Betriebsstunden > 5 ˚C Betriebsstunden Betriebsstunden > 25 ˚C Betriebsstunden O, I, Cl Betriebsstunden >...
- Seite 27 Liquiline CM442/CM444/CM448 Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Sensor Kalib. P, O, I, Cl Max.-Steigung-Warnung Nullpkt. Warn O (amp.), Cl Nullpunkt-Warnung Sensor Kalib. P (ISFET) Max.-Arbeitspunkt-Warnung Sensor Kalib. P (ISFET) Min.-Arbeitspunkt-Warnung Sensor Kalib. P, O, I, Cl Delta-Steigung-Warnung Sensor Kalib.
- Seite 28 Störungsbehebung Liquiline CM442/CM444/CM448 Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Prozess Leitf. Prozessleitfähigkeit oberhalb/unterhalb Kompen- sationstabelle Prozess Leitf. – Prozesswert außerhalb Spezifikation – Tabelle nicht vollständig --> Tabelle erweitern Proz.leitf.komp. Leitfähigkeitskompensation oberhalb/unterhalb Kompensationstabelle Proz.leitf.komp. – Prozesswert außerhalb Spezifikation –...
-
Seite 29: Einstellmöglichkeiten Zur Fehlerbehebung
Liquiline CM442/CM444/CM448 Störungsbehebung Meldung Werkseinstellungen Sensortyp Tests oder Abhilfemaßnahmen Kat. Diag. Fehler- strom Prozesswert alle außer U Prozesswert niedrig Prozesswert nicht senken Messkette prüfen Sensortyp tauschen Sens.Messbereich Messung am Rand des Dynamikbereichs des Sen- sors Gründe: Änderungen im Prozess zu einem höhe- rem oder niedrigerem Messbereich Anwendung prüfen... - Seite 30 Störungsbehebung Liquiline CM442/CM444/CM448 Pfad zur Softwarefunktion Menü/Setup/Eingänge/pH Glas/Erweitertes Setup/Diagnoseeinstellungen/Glas-Imp. (SCS)/Obere Warngrenze Menü/Setup/Eingänge/pH Glas/Erweitertes Setup/Diagnoseeinstellungen/Sensor Condition Check Menü/Setup/Eingänge/pH Glas/Erweitertes Setup/Diagnoseeinstellungen/Sensor Condition Check Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Delta Steigung/Alarmgrenze Menü/Setup/Eingänge/Nitrat/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Filterwechsel Menü/Setup/Eingänge/Leitf.cond./Erweitertes Setup/Polarisationserkennung Menü/Setup/Eingänge/SAK/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz >200 mg/l Menü/Setup/Eingänge/SAK/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatz < 50 mg/l Menü/Setup/Eingänge/Chlor/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden...
- Seite 31 Liquiline CM442/CM444/CM448 Störungsbehebung Pfad zur Softwarefunktion Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Grenzwerte Betriebsstunden/Einsatzdauer Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Nullpunkt/Obere Warngrenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Nullpunkt/Untere Warngrenze Menü/Setup/Eingänge/Sauerst. (amp.)/Erweitertes Setup/Diagnoseeinstellungen/Steigung/Untere Warngrenze Menü/Setup/Eingänge/Sauerst. (amp.)/Erweitertes Setup/Diagnoseeinstellungen/Steigung/Obere Warngrenze Menü/Setup/Eingänge/Sauerst. (amp.)/Erweitertes Setup/Diagnoseeinstellungen/Nullpunkt/Warngrenze Menü/Setup/Eingänge/pH ISFET/Erweitertes Setup/Diagnoseeinstellungen/Arbeitspunkt/Obere Warngrenze Menü/Setup/Eingänge/pH ISFET/Erweitertes Setup/Diagnoseeinstellungen/Arbeitspunkt/Untere Warngrenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Delta Steigung/Warngrenze Menü/Setup/Eingänge/Erweitertes Setup/Diagnoseeinstellungen/Delta Nullpunkt/Warngrenze Menü/Setup/Eingänge/pH ISFET/Erweitertes Setup/Diagnoseeinstellungen/Delta Arbeitspunkt/Warngrenze...
-
Seite 32: Prozessfehler Ohne Meldungen
Störungsbehebung Liquiline CM442/CM444/CM448 Prozessfehler ohne Meldungen 3.3.1 pH/Redox-Messung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Abweichende Anzeige Fehlerhafte Kalibrierung Wiederholen Sie die Kalibrierung. gegenüber Vergleichsmes- Ggf. prüfen und wiederholen Sie die Kalibrierung mit sung dem Vergleichsgerät. Sensor verschmutzt Reinigen Sie den Sensor. -
Seite 33: Leitfähigkeitsmessung
Liquiline CM442/CM444/CM448 Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Fixes Stromausgangssignal Stromsimulation aktiv Simulation ausschalten. Falsches Stromausgangssig- Gesamtbürde in der Stromschleife zu Spannung direkt am Gerät messen und mit Versorgungs- hoch und Signalspannung vergleichen (--> Technische Daten, BA "Inbetriebnahme"). -
Seite 34: Sauerstoffmessung
Störungsbehebung Liquiline CM442/CM444/CM448 Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen keine / falsche Temperaturkompensa- ATC: Kompensationsart auswählen, bei linear passenden tion Koeffizienten einstellen. MTC: Prozesstemperatur einstellen. Temperaturmessung falsch Temperaturmesswert prüfen. Blasen im Medium Blasenbildung unterdrücken durch: – Gasblasenfalle – Gegendruckaufbau (Blende) Messwert im Prozess falsch –... - Seite 35 Liquiline CM442/CM444/CM448 Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Keine oder schleichende – Sensor verschmutzt • Reinigen Sie den Sensor. Anzeigenänderung – Sensor gealtert (Membran) • Gegebenenfalls: – Elektrolytwechsel, Membrankappenwechsel (amperometrischer Sensor) – Fluoreszenzkappenwechsel (optischer Sensor) Feststehender, falscher Gerät in unerlaubtem Betriebszustand...
-
Seite 36: Chlormessung
Störungsbehebung Liquiline CM442/CM444/CM448 3.3.4 Chlormessung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Sensor defekt Test mit neuem Sensor Sensorkabel unterbrochen Prüfen Sie Kabel bzw. Kabelverlängerung. Anzeigewert - - - - Sensoranschluss falsch Prüfen Sie den Anschluss am Eingangsmodul (--> BA "Inbetriebnahme", Kapitel "Verdrahtung"). -
Seite 37: Messung Mit Ionenselektiven Sensoren
Liquiline CM442/CM444/CM448 Störungsbehebung 3.3.5 Messung mit ionenselektiven Sensoren Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Temperaturwert immer – Temperatursensor nicht oder falsch – Temperatursensor prüfen und ggf. wechseln 20 ˚C oder falsch angeschlossen – Kabel wechseln – Temperatursensor defekt –... -
Seite 38: Trübungs-, Sak- Und Nitratmessung
Störungsbehebung Liquiline CM442/CM444/CM448 Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Störungen auf Signalausgangsleitung Leitungsverlegung prüfen, evtl. Leitung getrennt verle- gen. Messwertschwankungen Störpotential im Medium Störquelle beseitigen oder Medium möglichst nahe Sen- sor erden. Leitung unterbrochen oder Leitung abklemmen und direkt am Gerät messen. -
Seite 39: Gerätebedingte Fehler
Liquiline CM442/CM444/CM448 Störungsbehebung Problem Mögliche Ursache Tests und / oder Abhilfemaßnahmen Störungen auf Signalausgangsleitung Leitungsverlegung prüfen, evtl. Leitung getrennt verle- gen. Unregelmäßige Anströmung / Turbu- Günstigeren Einbauort wählen oder Turbulenzen beru- Messwertschwankungen lenzen / Luftblasen / große Feststoffp- higen, evtl. großen Faktor für Messwertdämpfung ver-... -
Seite 40: Rücksendung
Störungsbehebung Liquiline CM442/CM444/CM448 Rücksendung Beachten Sie vor der Rücksendung: ► Informieren Sie sich bei Ihrer Endress+Hauser Vertriebszentrale über die Modalitäten. Entsorgung In dem Produkt sind elektronische Bauteile verwendet. Deshalb müssen Sie das Produkt als Elektronik- schrott entsorgen. Beachten Sie die lokalen Vorschriften. -
Seite 41: Zubehör
Liquiline CM442/CM444/CM448 Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich an Ihren Service oder Ihre Vertriebs- zentrale. Wetterschutzdach Wetterschutzdach CYY101 für Feldgeräte, für den Betrieb im Freien unbedingt erforderlich •... -
Seite 42: Sensoren
Zubehör Liquiline CM442/CM444/CM448 Sensoren 4.4.1 Glaselektroden Orbisint CPS11D • pH-Sensor mit Memosens-Technologie • Schmutzabweisendes PTFE-Diaphragma • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps11d) • Technische Information TI028C/07/DE Ceraliquid CPS41D • pH-Sensor mit Memosens-Technologie • Keramikdiaphragma und KCl-Flüssigelektrolyt • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps41d) •... - Seite 43 Liquiline CM442/CM444/CM448 Zubehör 4.4.3 Redoxsensoren Orbisint CPS12D • Redox-Sensor mit Memosens-Technologie • Schmutzabweisendes PTFE-Diaphragma; • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps12d) • Technische Information TI367C/07/DE Ceraliquid CPS42D • Redox-Sensor mit Memosens-Technologie • Keramikdiaphragma und KCl-Flüssigelektrolyt • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps42d) •...
- Seite 44 Zubehör Liquiline CM442/CM444/CM448 Tophit CPS491D • ISFET-Sensor mit Memosens-Technologie • Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cps491d) • Technische Information TI377C/07/DE 4.4.5 Induktiv messende Leitfähigkeitssensoren Indumax CLS50D • Hochbeständiger induktiver Leitfähigkeitssensor für Standard-, Ex- und Hochtemperatur-Anwen- dungen •...
-
Seite 45: Sak- Und Nitratsensoren
Liquiline CM442/CM444/CM448 Zubehör Oxymax COS22D • Sterilisierbarer Sensor für gelösten Sauerstoff • Bestellung nach Produktstruktur (--> Online-Konfigurator, www.products.endress.com/cos22d) • Technische Information TI446C/07/DE 4.4.8 Chlorsensoren CCS142D • Membranbedeckter amperometrischer Sensor für freies Chlor • Memosens-Technologie • Messbereich 0,01 ... 20 mg/l •... -
Seite 46: Zusätzliche Funktionalität
Zubehör Liquiline CM442/CM444/CM448 Zusätzliche Funktionalität 4.5.1 Hardware-Erweiterungsmodule Kit CM442/CM444/CM448/CSF48: Erweiterungsmodul AOR • 2 x Relais, 2 x Analogausgang 0/4 ... 20 mA • Best.-Nr. 71111053 Kit CM442/CM444/CM448/CSF48: Erweiterungsmodul 2R • 2 x Relais • Best.-Nr. 71125375 Kit CM442/CM444/CM448/CSF48: Erweiterungsmodul 4R •... -
Seite 47: Software Und Freischaltcodes
Liquiline CM442/CM444/CM448 Zubehör Kit CM442: Upgradekit auf CM444/CM448 • Erweiterungsnetzteil und -backplane • Basismodul BASE-E • Best.-Nr. 71135644 4.5.2 Software und Freischaltcodes SD-Karte mit Liquiline Firmware • Industrial Flash Drive, 1 GB • Best.-Nr. 71127100 Freischaltcode für digitale HART-Kommunikation • Best.-Nr. 71128428 Freischaltcode für PROFIBUS DP... - Seite 48 Zubehör Liquiline CM442/CM444/CM448 Kit CM44x: Blindstopfen für Kabelverschraubung • Satz, 6 Stück • Best.-Nr. 71104942 4.6.3 M12-Einbaubuchse und Kabelklemmverbinder Kit CM42/CM442/CM444/CM448: Externe CDI-Buchse • Buchse mit konfektionierten Anschlusskabeln und Gegenmutter • Best.-Nr. 1517507 Kit CM442/CM444/CM448/CSF48: M12-Einbaubuchse für digitale Sensoren • vorkonfektioniert •...
-
Seite 49: Ersatzteile
Liquiline CM442/CM444/CM448 Ersatzteile Ersatzteile a0012840 Abb. 2: Explosionsdarstellung Positionsbezeichnungen und Bestellnummern der Ersatzteile entnehmen Sie bitte der nachfolgenden Tabelle. Endress+Hauser... - Seite 50 • Kabelmontageschiene mit Doppelschellenklemmen und Schrauben (Pos. 12) • Anleitung Ersatzteilkits CM44x Kit CM44x: Elektronikmodul Backplane 71101457 • Backplane komplett • Austausch nur durch Endress+Hauser-Service Kit CM44x: Elektronikmodul Erweiterungsbackplane 71141366 • Erweiterungsbackplane komplett • Austausch nur durch Endress+Hauser-Service Kit CM44x: Netzverteiler-Klemmen N+L 71101461 •...
- Seite 51 Liquiline CM442/CM444/CM448 Ersatzteile Pos. Kit CM44x Bestellnummer Kit CM44x: Erweiterungsmodul AOR (2 Relais + 2 Stromausgänge) 71111053 • Erweiterungsmodul AOR komplett • Anleitung Ersatzteilkits CM44x Kit CM44x: Klemmensatz Erweiterungsmodul AOR 71107453 Kit CM44x: Erweiterungsmodul 2R (2 Relais) 71125375 • Erweiterungsmodul 2R komplett •...
- Seite 52 Ersatzteile Liquiline CM442/CM444/CM448 Pos. Kit CM44x Bestellnummer ohne Abb. Kit CM44x: Blindstopfen für Kabeldurchführung 71104942 • 6 Stück ohne Abb. Kit CM44x: Satz Scharniere 71107454 • 10 Stück ohne Abb. CDI-Steckverbinder mit Gegenmutter M20x1,5 51517507 Endress+Hauser...
-
