Elektrischer Anschluss
34
HINWEIS
Schutzleiter/Erdungskabel mit Adernendhülse oder offenem Kabelschuh
Leichtes Lösen des Kabels und Verlust der Schutzfunktion
‣
Verwenden Sie zum Anschluss des Schutzleiters bzw. Erdungskabels an den Gewinde-
bolzen ausschließlich ein Kabel mit geschlossenem Kabelschuh nach DIN 46211,
46225, Form A.
‣
Schließen Sie Schutzleiter oder Erdungskabel niemals mit Adernendhülse oder offenem
Kabelschuh an den Gewindebolzen an!
6.3 Sensoren anschließen
6.3.1 Sensortypen
Sensoren mit Memosens-Protokoll
Sensortypen
Digitale Sensoren ohne
zusätzliche interne Span-
nungsversorgung
Digitale Sensoren mit zusätzli-
cher interner Spannungsver-
sorgung
‣

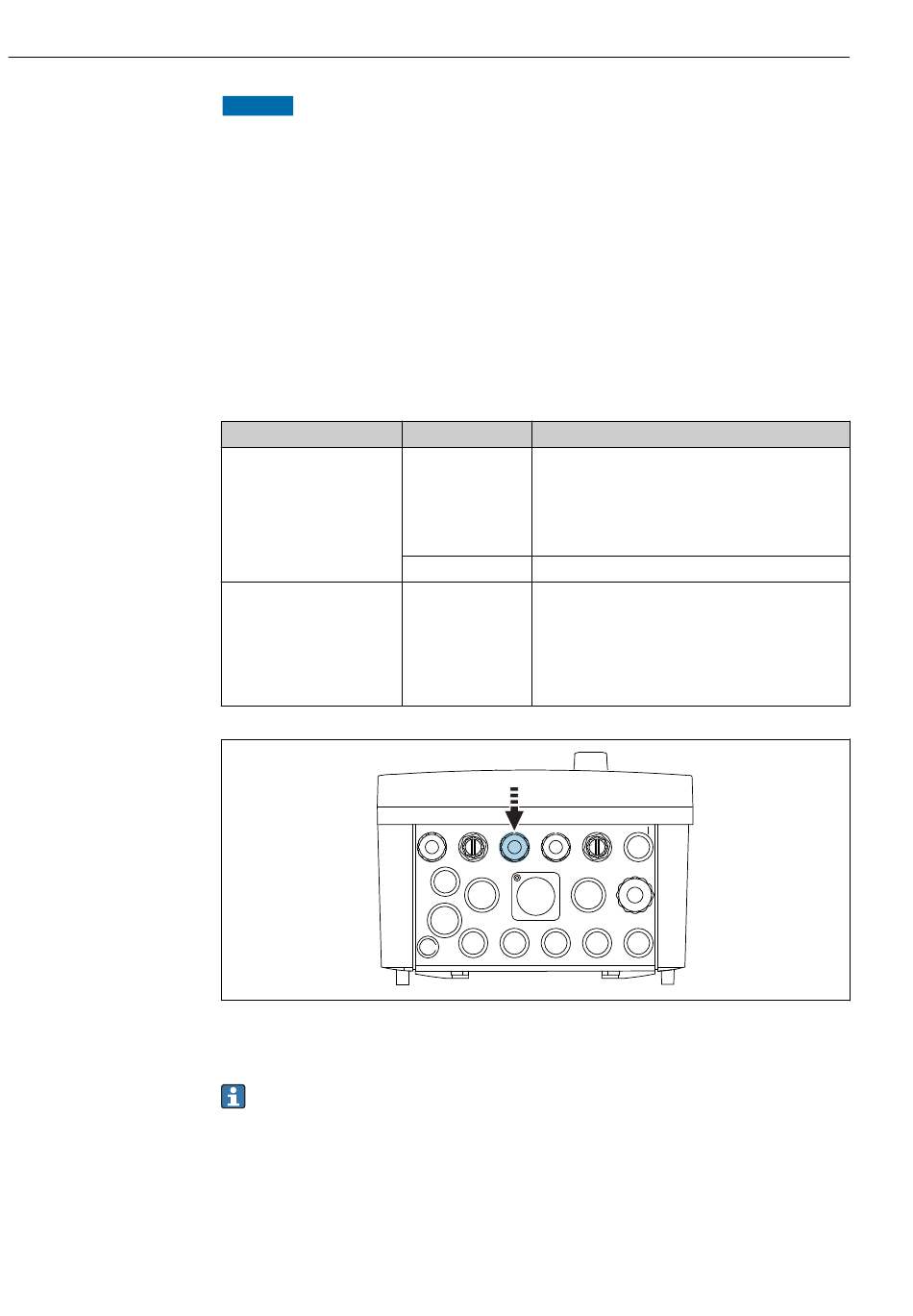

Führen Sie das Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschrau-
bung "6".
Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen.
Sensorkabel anschließen
Anschlussarten
Optional: Steckeranschluss des Sensorkabels an der M12-Sensorbuchse an der Geräteun-
terseite
Bei diesem Anschluss ist die Verdrahtung im Gerät bereits werksseitig erfolgt ().
Sensorkabel Sensoren
mit Steckverbindung • pH-Sensoren
und induktiver Sig- • Redoxsensoren
nalübertragung • Kombisensoren
• Sauerstoffsensoren (amperometrisch und optisch)
• Konduktiv messende Leitfähigkeitssensoren
• Chlorsensoren (Desinfektion)
Festkabel Induktiv messende Leitfähigkeitssensoren
Festkabel • Trübungssensoren
• Sensoren zur Trennschichtmessung
• Sensoren zur Messung des spektralen Absorptions-
koeffizienten (SAK)
• Nitratsensoren
• Optische Sauerstoffsensoren
• Ionensensitive Sensoren
H 5 6 7
Liquiline Control CDC90
8
G
Endress+Hauser
A0033455
