Liquiline System CA80COD
4. Verlegen Sie die Kabel geschützt an der Rückwand des Gerätes. Für die Kabeldurchfüh-
rung stehen Kabelverschraubungen zur Verfügung.


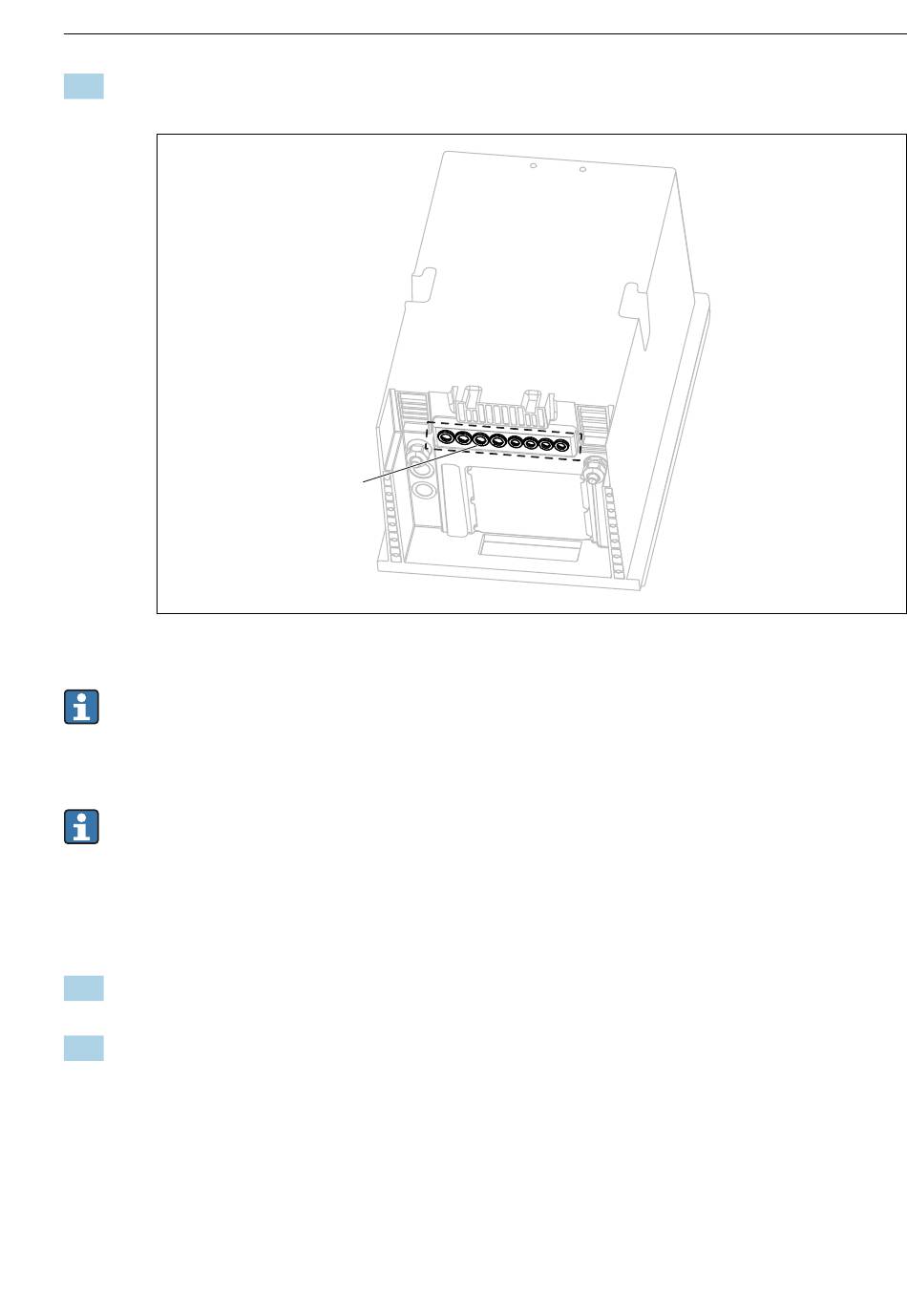

5 Kabelverschraubungen
Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits mon-
tierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G'- oder NPT-
Kabelverschraubungen auszutauschen.
Die Schlauchdurchführungen M32 sind davon nicht betroffen.
Bei Schrankausführungen ergibt sich eine Kabellänge von ca. 4,3 m (14,1 ft) ab Gehäu-
seboden.
Bei Standgehäusen ergibt sich eine Kabellänge von ca. 3,5 m (11,5 ft) ab Fundament.
Der Klemmenanschluss befindet sich geschützt unter einer zusätzlichen Abdeckung im
oberen Raum des Gerätes.
5. Befestigen Sie die Elektronikraum-Abdeckung mit den sechs Schrauben nach dem
Anschluss.
6. Befestigen Sie die Trägerplatte mit den fünf Schrauben nach dem Anschluss.
5.2 Sensoren und zusätzliche Module anschließen
5.2.1 Übersicht Klemmenraum im Controller-Gehäuse
Das Controller-Gehäuse verfügt über einen separaten Anschlussraum. Nach Lösen der sechs
Schrauben der Elektronikraum-Abdeckung (1) kann dieser geöffnet werden:
Endress+Hauser
5
Elektrischer Anschluss
A0030460
