Montage

VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport oder Installa-
tion
‣
Transportieren Sie den Analysator mit einem Hubwagen oder Gabelstapler. Für die Instal-
lation sind zwei Personen notwendig.
‣
Heben Sie das Gerät an den Griffmulden an.
‣
Stellen Sie bei Ausführung mit Standgehäuse sicher, dass das Gehäuse am Boden fixiert ist.
‣
Überprüfen Sie, dass der Analysator vollständig an der Wandhalterung oben und unten
eingehakt ist und fixieren Sie diesen mit der Sicherungsschraube an der oberen Wandhal-
terung.
4.1

Montagebedingungen

4.1.1 Einbaumöglichkeiten
Der Analysator kann auf drei Arten montiert werden:
• Als eigenständiges Auftisch-Gerät
• An einer Wand montiert
• Auf einen Sockel montiert
4.1.2

Abmessungen

463 (18.23)

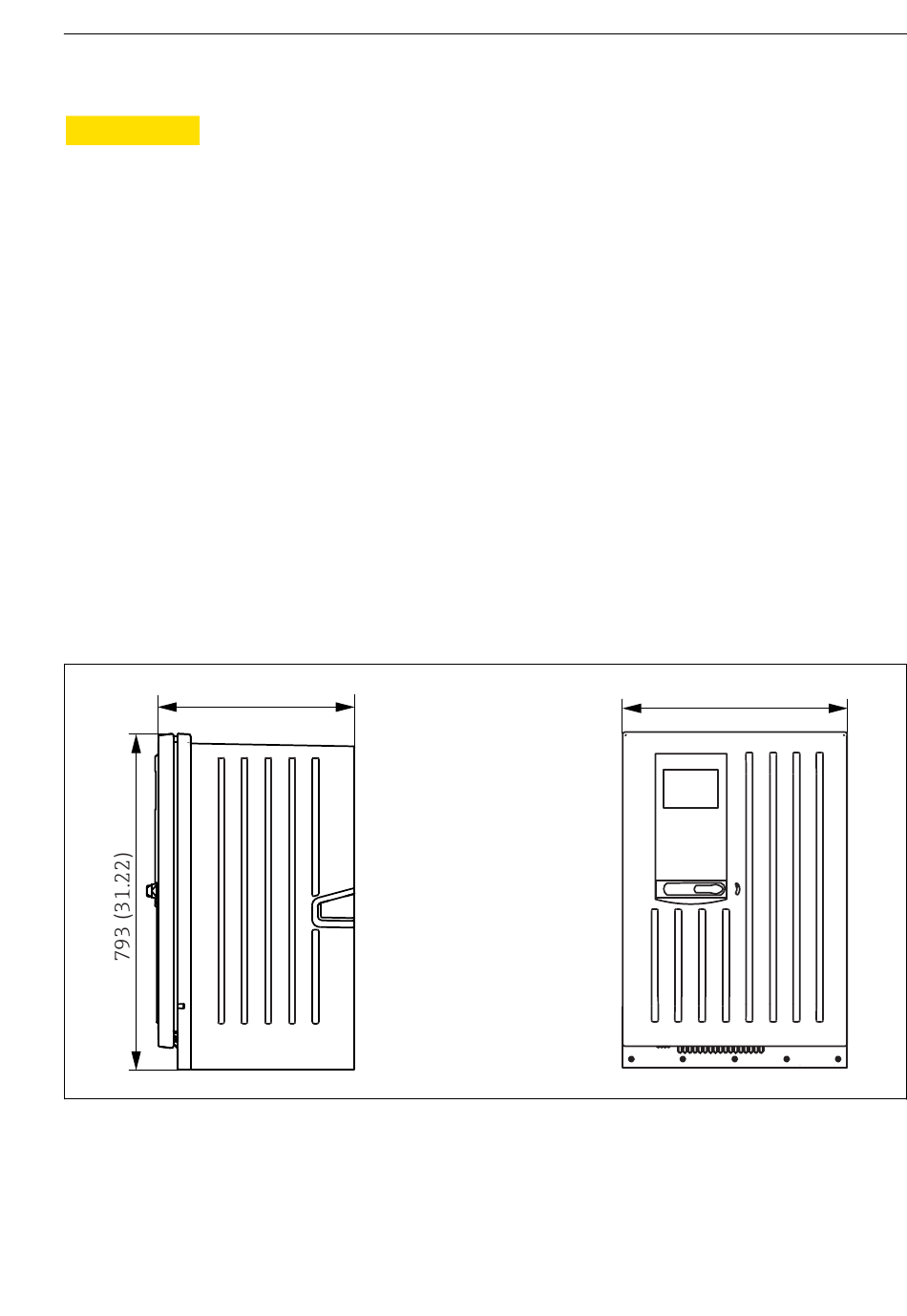

 1 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (inch)
Endress+Hauser
Montage
530 (20.87)
A0028820
