Liquiline System CA80COD
5.1 Analysator anschließen
HINWEIS
Das Gerät hat keinen Netzschalter
‣
Sie müssen das Gerät in der Nähe (Entfernung < 3 m (10 ft)) einer leicht zugänglichen und
abgesicherten Steckdose installieren, um das Trennen des Geräts vom Versorgungsnetz zu
ermöglichen.
Bei der Installation müssen die Vorgaben für Schutzerdung eingehalten werden.
5.1.1 Kabeltypen
Analog-, Signal- und Meldeleitungen: z. B. LiYY 10 x 0,34 mm
5.1.2 Kabel verlegen

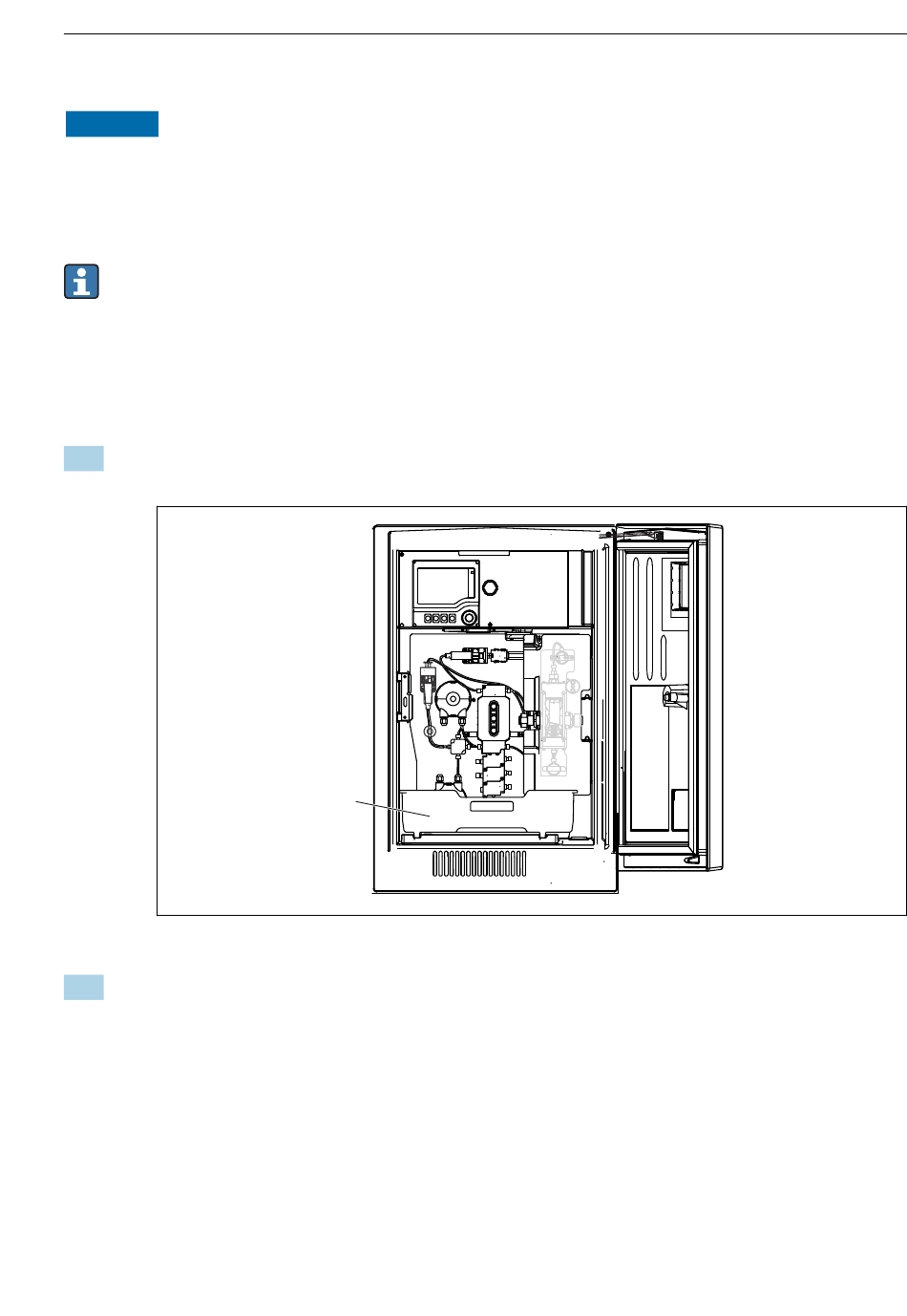

1. Entnehmen Sie den Flaschenkorb (2), indem Sie die Griffmulde leicht nach oben anhe-
ben und nach vorne ziehen.

2 Flaschenkorb
2. Lösen Sie die fünf Schrauben der Trägerplatte (3) mit einem Torx-Schraubendreher
(T25) und klappen Sie die Trägerplatte nach vorne.
Endress+Hauser
2
Elektrischer Anschluss
2
A0028956
