Liquiline System CA80COD
5.5

Anschlusskontrolle

WARNUNG
L
Anschlussfehler
Die Sicherheit von Personen und der Messstelle ist gefährdet. Der Hersteller übernimmt keine
Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung.
‣
Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie alle nachfolgenden Fragen mit ja
beantworten können.
Gerätezustand und -spezifikationen
‣
Sind Gerät und alle Kabel äußerlich unbeschädigt?
Elektrischer Anschluss
‣
Sind die montierten Kabel Zug entlastet?
‣
Haben Sie die Kabel ohne Schleifen und Überkreuzungen geführt?
‣
Haben Sie die Signalleitungen korrekt nach Anschlussplan angeschlossen?
‣
Sind alle Steckklemmen fest eingerastet?
‣
Sitzen alle Anschlussdrähte fest in den Kabelklemmen?
6 Bedienungsmöglichkeiten
6.1 Übersicht
6.1.1

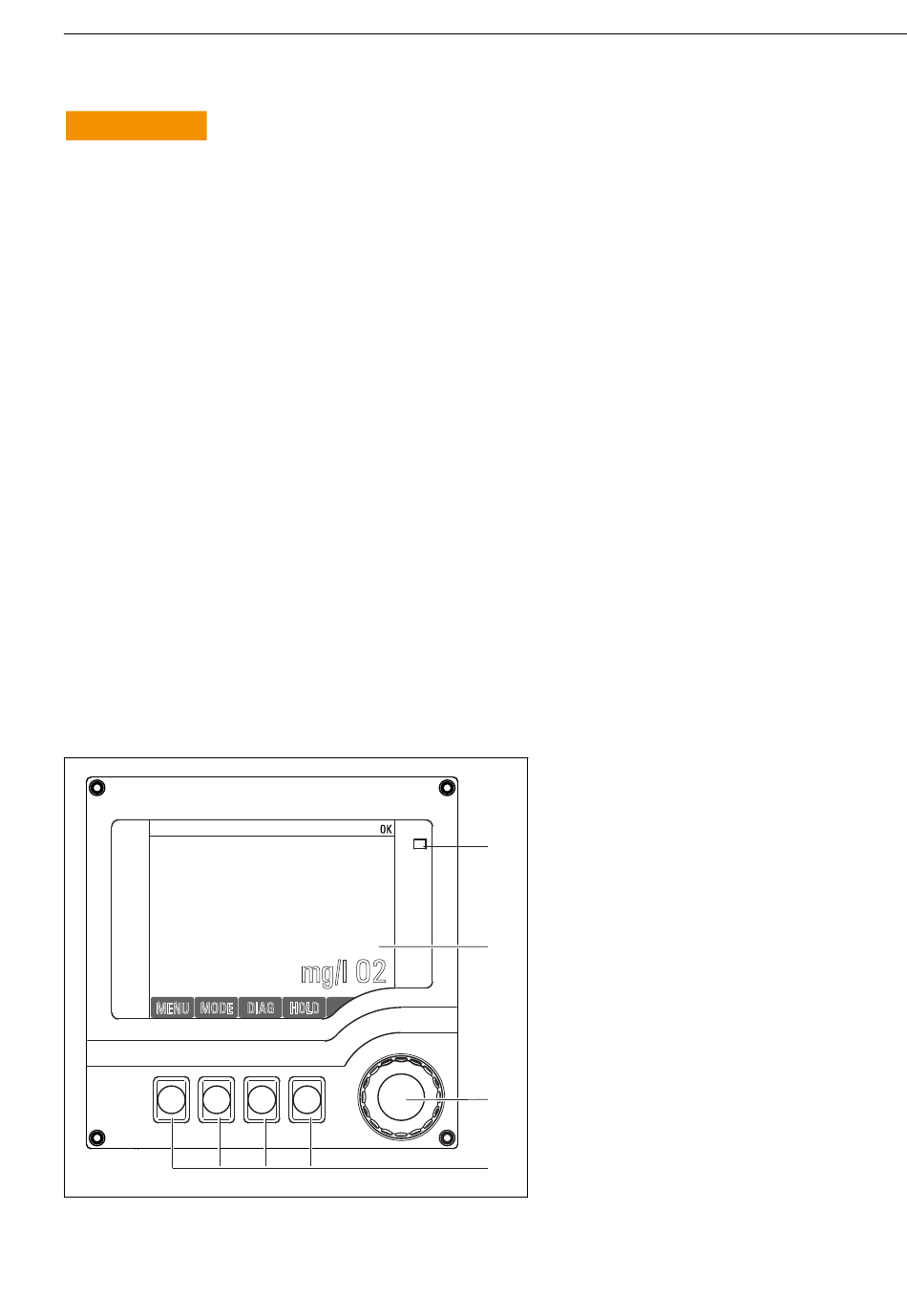

Anzeige- und Bedienelemente

Analyzer_CA80
SP1: CSBcr
MENU MODE DIAG HOLD
 39 Übersicht Bedienung
Endress+Hauser
09:11:05 01.03.2016
4.3
mg/l O2
1 LED
2 Display (im Fehlerfall mit roter Hintergrundbe-
3 leuchtung)
4 Navigator (Dreh- und Drückfunktion)
1
Softkeys (Funktion menüabhängig)
2
3
4
A0029026
Bedienungsmöglichkeiten
