Liquiline System CA80COD

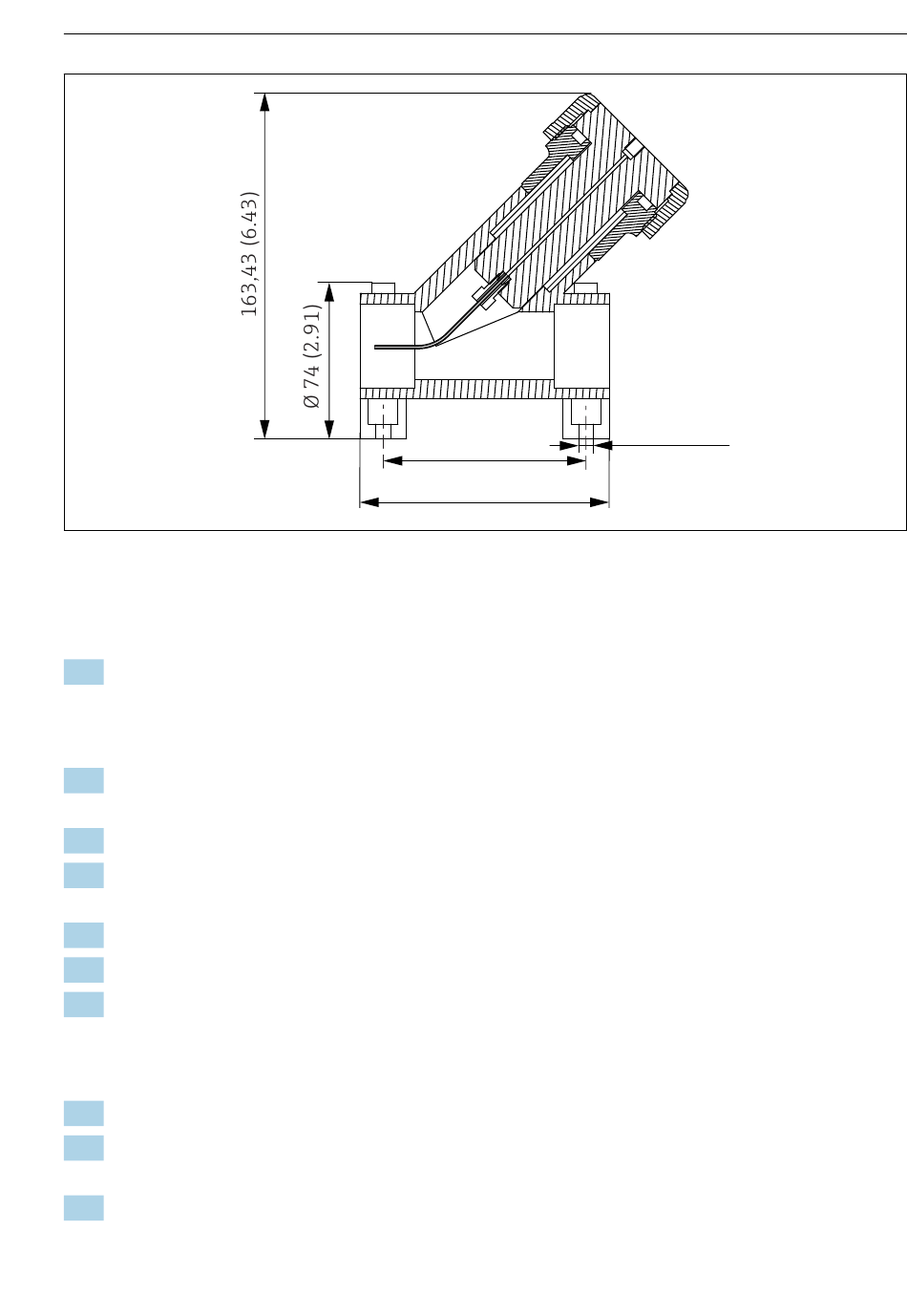

 11 Abmessungen Y-Abscheider. Maßeinheit mm (inch)
Y-Abscheider auf ebenem Untergrund montieren
1. Montieren Sie den Y-Abscheider an den Rohrklemmen auf einem ebenen Untergrund.
Die Ausrichtung des Y-Abscheiders sollte wie in dargestellt sein.
Klebemuffen verkleben
2. Reinigen Sie die Klebeflächen (Rohrende außen, Muffe oder Winkelstück innen) mit
einem Reinigungstuch.
3. Lassen Sie die gereinigten Flächen ca. 5 Minuten trocknen.
4. Tragen Sie Klebstoff gleichmäßig (geschlossene Klebeschicht) auf die Klebeflächen auf
(zuerst Muffe, dann Rohr).
5. Fügen Sie die Teile sofort zusammen (bis auf Anschlag zusammendrehen).
6. Entfernen Sie den überschüssigen Klebstoff.
7. Lassen Sie die verklebten Teile mindestens 24 Stunden aushärten, bevor das System mit
Probe beaufschlagt wird.
Probenschlauch befestigen
8. Entfernen Sie die Überwurfmutter durch Drehen.
9. Befestigen Sie die beigelegte Schraubverbindung und die beigelegte Ferrule am Schlauch
zum Analysator.
10. Schrauben Sie den Schlauch mit Ferrule und Schraubverbindung in die Gewindebohrung.
Endress+Hauser
96 (3.78)
118 (4.65)
Ø 7 (0.28)
Montage
A0030527
