Liquiline System CA80COD

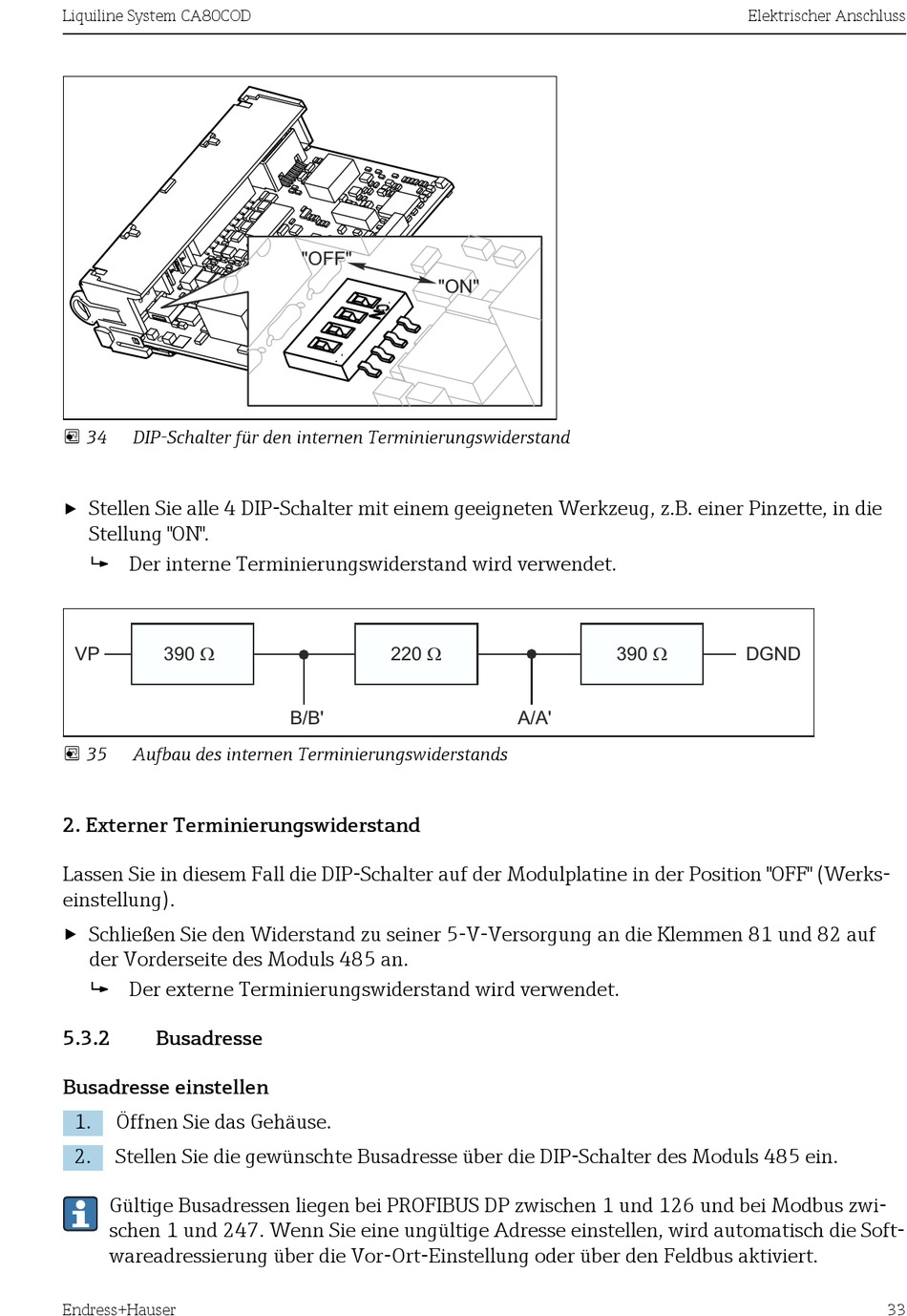

 34 DIP-Schalter für den internen Terminierungswiderstand
‣
Stellen Sie alle 4 DIP-Schalter mit einem geeigneten Werkzeug, z.B. einer Pinzette, in die
Stellung "ON".
 Der interne Terminierungswiderstand wird verwendet.
VP 390 W
 35 Aufbau des internen Terminierungswiderstands
2. Externer Terminierungswiderstand
Lassen Sie in diesem Fall die DIP-Schalter auf der Modulplatine in der Position "OFF" (Werks-
einstellung).
‣
Schließen Sie den Widerstand zu seiner 5-V-Versorgung an die Klemmen 81 und 82 auf
der Vorderseite des Moduls 485 an.
 Der externe Terminierungswiderstand wird verwendet.
5.3.2 Busadresse

Busadresse einstellen

1. Öffnen Sie das Gehäuse.
2. Stellen Sie die gewünschte Busadresse über die DIP-Schalter des Moduls 485 ein.
Gültige Busadressen liegen bei PROFIBUS DP zwischen 1 und 126 und bei Modbus zwi-
schen 1 und 247. Wenn Sie eine ungültige Adresse einstellen, wird automatisch die Soft-
wareadressierung über die Vor-Ort-Einstellung oder über den Feldbus aktiviert.
Endress+Hauser
"OFF"
"ON"
220 W
B/B'
390 W
A/A'
Elektrischer Anschluss
DGND
33
