Liquiline System CA80COD
Basismodul-E
14

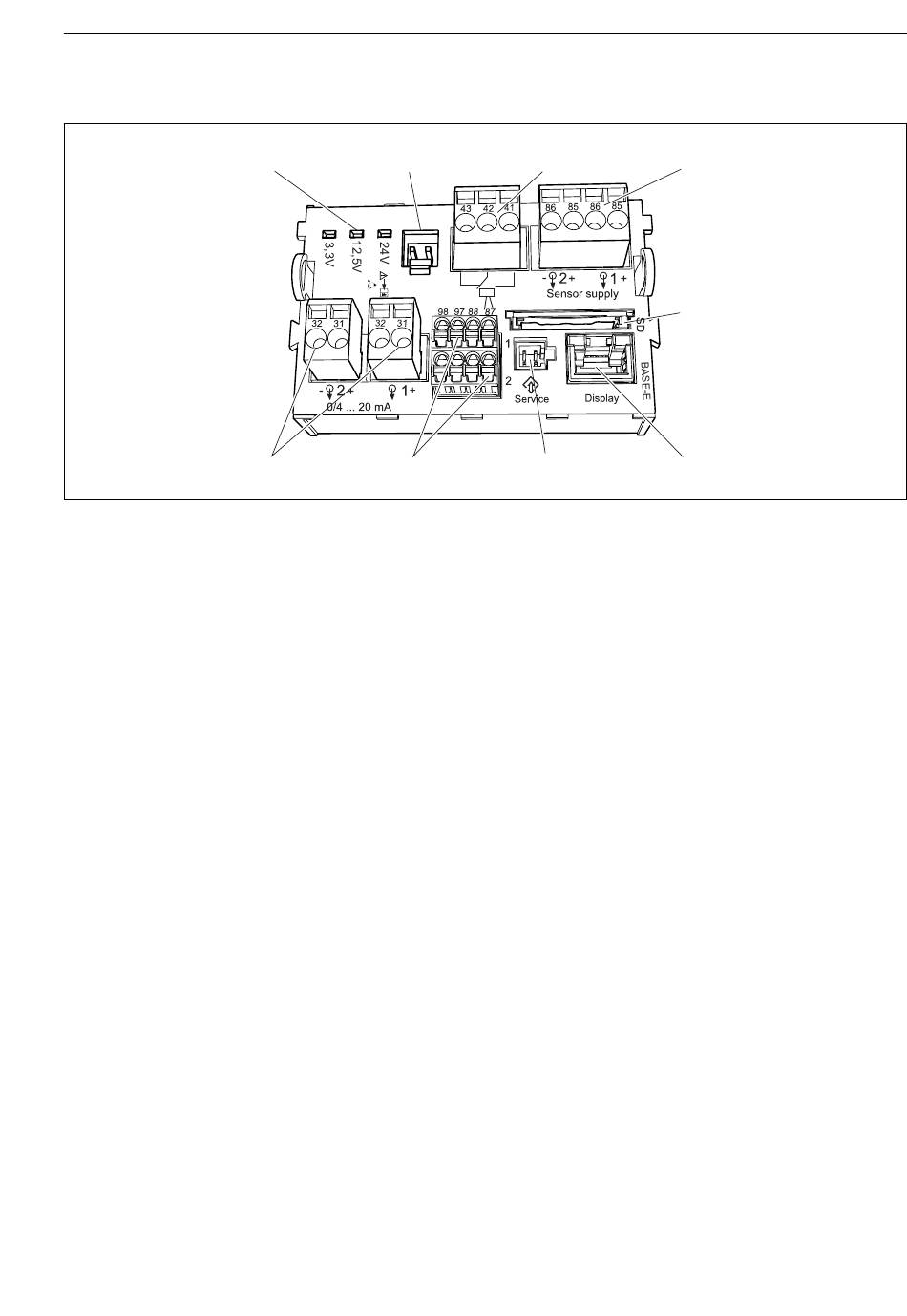

Basismodul-E
1
Kontroll-LEDs
2
Spannungsanschluss
3
Anschluss Alarm-Relais
4
Stromversorgung für digitale Festkabelsenso-
ren mit Memosens-Protokoll
5
SD-Kartensteckplatz
1)
Interne Geräteverbindung. Ziehen Sie den Stecker nicht ab!
Endress+Hauser
1
2
24 VDC
- +
Power
-
8
9
1)
3
-
7
6
Steckplatz für das Displaykabel
7
Service-Schnittstelle
8
Anschlüsse für 2 Memosens-Sensoren (optional)
9
Stromausgänge
Elektrischer Anschluss
4
5
6
1)
1)
A0016535
25
