TI01492C/07/DE/02.21
71509949
2021-04-01
Integrierter Controller mit digitaler Memosens-Technologie
Anwendungsbereich

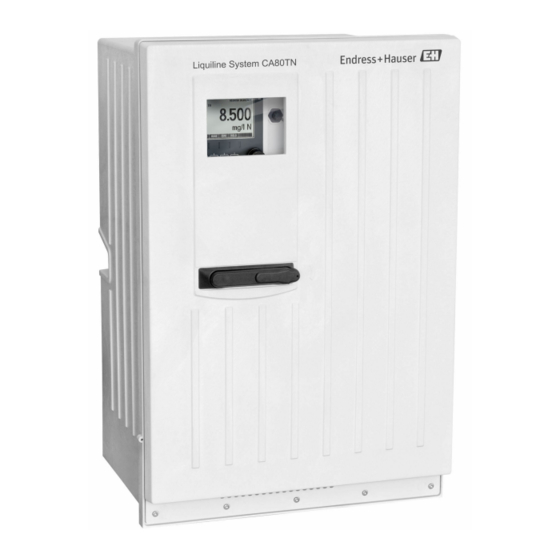

Liquiline System CA80TN ist ein nasschemischer Analysator
zur quasikontinuierlichen Bestimmung der Gesamtstickstoff-
Konzentration in flüssigen Medien.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Überwachung des Kläranlagenauslaufs
• Kontrolle der Wasserqualität von Oberflächengewässern
• Überwachung industrieller Abwässer
• Kontrolle industrieller Abwasserbehandlung
Products
Technische Information
Liquiline System CA80TN
Colorimetrischer Analysator für Gesamtstickstoff
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Geringe Wartungskosten
• Digitale Feldbusse (z. B. PROFINET, PROFIBUS DP, Modbus
TCP, Modbus RS485 und Ethernet IP) und Webserver
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80TN
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80TN
- Seite 1 Colorimetrischer Analysator für Gesamtstickstoff Integrierter Controller mit digitaler Memosens-Technologie Anwendungsbereich Ihre Vorteile Liquiline System CA80TN ist ein nasschemischer Analysator • Einfacher Ausbau zur Messstation durch Anschluss von bis zur quasikontinuierlichen Bestimmung der Gesamtstickstoff- zu 4 Memosens-Sensoren Konzentration in flüssigen Medien.
-
Seite 2: Inhaltsverzeichnis
Liquiline System CA80TN Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Kabeleinführungen ...... - Seite 3 Liquiline System CA80TN Zubehör ....... . . Gerätespezifisches Zubehör ..... . 27 Kommunikationsspezifisches Zubehör .
-
Seite 4: Arbeitsweise Und Systemaufbau
Absorption des UV-Lichtes ist hierbei direkt proportional zu der Gesamtstickstoff-Konzentration der Probe. Die Messergebnisse werden als Gesamtstickstoff (N) angegeben. Eine vollständige Messeinrichtung besteht aus: Messeinrichtung • Analysator Liquiline System CA80TN in der bestellten Konfiguration • Reagenzien und Standardlösung (separat zu bestellen) • Saugkorb oder optionalem Y-Abscheider mit Prozessanschluss Endress+Hauser... -
Seite 5: Y-Abscheider (Optional)
Liquiline System CA80TN A0040651 A0040652 2 Messeinrichtung mit Saugkorb 3 Messeinrichtung mit Y-Abscheider Verdünnungswasser Verdünnungswasser Auslauf Auslauf Saugkorb Y-Abscheider Medium Medium Y-Abscheider (optional) Der Y-Abscheider ermöglicht die direkte Entnahme partikelhaltiger Proben aus Rohrleitungen. Er ist daher auch für das Analyseverfahren geeignet, bei denen Partikel bis zu einer definierten Größe miterfasst werden müssen. -
Seite 6: Gerätearchitektur
Liquiline System CA80TN Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 4 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional) -
Seite 7: Slot- Und Portkodierung
Liquiline System CA80TN Slot- und Portkodierung Slot BASE2-E Ports A0040671 7 Slots und Ports am Display Analysatormesswert (parame- terspezifisch) A0044869 A0044868 6 Slot- und Portkodierung 5 Slot- und Portkodierung • Eingänge werden in aufsteigender Reihenfolge der Slots und Ports den Messkanälen zugeordnet. -
Seite 8: Wartbarkeit
Liquiline System CA80TN Wartbarkeit Modulares Design Der Analysator lässt sich modular, Ihren Anforderungen entsprechend, anpassen: • Nachrüstbare Erweiterungsmodule für neuen oder erweiterten Funktionsumfang, z. B. Stromaus- gänge, Relais und digitale Kommunikation • Aufrüstung zur Messstation mit digitalen Sensoren mit Memosens-Technologie •... - Seite 9 • Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt Endress+Hau- ser keine Haftung.
-
Seite 10: Selbstüberwachungsfunktionen
Liquiline System CA80TN Selbstüberwachungsfunktio- Elektronik • Bei Überstrom werden Stromeingänge deaktiviert und bei Wegfall des Überstroms automatisch wieder aktiviert. • Boardspannungen werden überwacht und zusätzlich wird die Boardtemperatur gemessen. Zähler Verbrauchsmaterialien wie Reagenzien oder Spritzen werden mittels Zähler überwacht. Photometer •... -
Seite 11: Ausgang
Liquiline System CA80TN Ausgang Ausgangssignal In Abhängigkeit von der Ausführung: • 2 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Standard-Ausführung) • 4 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 2 zusätzlichen Analogausgängen) • 6 x 0/4 ... 20 mA, aktiv, potenzialgetrennt (Ausführung mit 4 zusätzlichen Analogausgängen) •... -
Seite 12: Ausfallsignal
Liquiline System CA80TN Ausfallsignal einstellbar, entsprechend Empfehlung NAMUR NE 43 • im Messbereich 0 ... 20 mA: Fehlerstrom von 0 ... 23 mA • im Messbereich 4 ... 20 mA: Fehlerstrom von 2,4 ... 23 mA • Werkseinstellung des Fehlerstroms für beide Messbereiche: 21,5 mA Bürde... -
Seite 13: Protokollspezifische Daten
Liquiline System CA80TN Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ... 1 ms 0,1 A 500.000... -
Seite 14: Modbus Tcp
Liquiline System CA80TN Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale... -
Seite 15: Profinet
Liquiline System CA80TN PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil Application interface identifier 0xF600 Generisches Gerät... -
Seite 16: Leistungsaufnahme
Informieren, ob die geplante Erweiterung für Ihr Gerät eine zulässige Hardwarekombination ergibt (Konfigurator auf www.endress.com). ‣ Maximal 8 Stromeingänge und Stromausgänge sind zulässig. ‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Kabeldurchführungen und mögliche Kabeldurchmesser Endress+Hauser... - Seite 17 Liquiline System CA80TN Übersicht aller optionalen Module Modulbezeichnung • 2 Analogaus- • 2 Relais • 4 Relais • 2 Digitale Sensor- • 2 Digitale Ein- gänge • Best.-Nr. • Best.-Nr. eingänge gänge 0/4 ... 20 mA 71125375 71125376 • 2 Spannungsver- •...
- Seite 18 Liquiline System CA80TN Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- gänge gänge 0/4 ... 20 mA server oder Mod- 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr. bus TCP) • Best.-Nr. • Best.-Nr.
-
Seite 19: Sensoranschluss (Optional)
Liquiline System CA80TN Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren... -
Seite 20: Probenbedarf
Liquiline System CA80TN Probenbedarf Ohne Verdünnungsmodul 27 ml (0,91 fl oz) Mit Verdünnungsmodul 15 ml (0,51 fl oz) Reagenzienbedarf • RB 1,35 ml (0,05 fl oz) pro Reagenz und Messung • RK 0,9 ml (0,03 fl oz) pro Reagenz und Messung •... -
Seite 21: Umgebung
Liquiline System CA80TN Montageabstand Analysator ≥330(12.99) ≤116 ° A0036774 A0036775 10 Notwendiger Montageabstand. Maßeinheit mm 11 Maximaler Öffnungswinkel (in). Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 12 Abmessungen Halterung. Maßeinheit mm (in) -
Seite 22: Elektrische Sicherheit
Liquiline System CA80TN Elektrische Sicherheit Nach EN/IEC 61010-1:2010, Schutzklasse I Niederspannung: Überspannungskategorie II Für Installationen bis 2000 m (6500 ft) über NN Verschmutzungsgrad Verschmutzungsgrad 2 Prozess Probentemperatur 4 … 40 °C (39 … 104 °F) Konsistenz der Probe feststoffarm, wässrig, homogenisiert Probenzuführung... -
Seite 23: Werkstoffe
Liquiline System CA80TN 417 (16.42) 530 (20.87) A0030419 14 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) 654 (25.74) A0028821 15 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Werkstoffe Nicht medienberührende Teile Schrankgehäuse, Außenschale Kunststoff ASA+PC Offener Aufbau, Außenschale... -
Seite 24: Schlaucheinführungen
Liquiline System CA80TN Reagenzienbehälter Kunststoff PP Sockel, Standgehäuse pulverbeschichtetes Stahlblech Medienberührende Teile • Ventilblock • Kunststoff ETFE • Dichtungen Ventile • Kunststoff FKM • Schlauchquetschventil • Kunststoff PP und PCTFE Schläuche • PTFE • Probenschlauch: PharMed • Schläuche der Reaktorventile in den Abfall: C-Flex Reaktor •... -
Seite 25: Display
Liquiline System CA80TN Display Grafisches Display: • Auflösung: 240 x 160 Pixel • Abschaltbare Hintergrundbeleuchtung • Alarmmeldungen werden durch rote Färbung des Hintergrundes gut sichtbar signalisiert • Transflektive Displaytechnologie für höchsten Kontrast auch in heller Umgebung • Benutzerdefinierbare Messbilder: Sie haben die für Sie wichtigen Werte immer im Blick. -
Seite 26: Sprachpakete
Liquiline System CA80TN Über Ethernet: Webserver/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616 20 Modbus TCP oder EtherNet/IP oder PROFINET Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar. -
Seite 27: Lieferumfang
Liquiline System CA80TN Den Bestellcode als PDF- oder Excel-Datei exportieren. Dazu auf die entsprechende Schaltflä- che rechts oberhalb des Auswahlfensters klicken. Für viele Produkte haben Sie zusätzlich die Möglichkeit, CAD oder 2D-Zeichnungen der gewähl- ten Produktausführung herunterzuladen. Dazu den Reiter CAD anklicken und den gewünschten Dateityp über Auswahllisten wählen. - Seite 28 Liquiline System CA80TN Memosens CPS91E • pH-Sensorfür stark verschmutzte Medien • Mit offener Überführung • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps91e Technische Information TI01497C Memosens CPS31E • pH-Sensor für Standardanwendungen in Trink- und Schwimmbadwässern • Digital mit Memosens 2.0 Technologie •...
- Seite 29 Liquiline System CA80TN Memosens CPS92E • Redoxsensor für den Einsatz in stark verschmutzten Medien • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps92e Technische Information TI01577C Orbipac CPF82D • Redox-Kompaktsensor für Einbau- oder Eintauchbetrieb im Brauch- und Abwasser •...
-
Seite 30: Kommunikationsspezifisches Zubehör
Liquiline System CA80TN Memosens CCS51D • Sensor zur Bestimmung von freiem Chlor • Produktkonfigurator auf der Produktseite: www.endress.com/ccs51d Technische Information TI01423C Ionenselektive Sensoren ISEmax CAS40D • Ionenselektive Sensoren • Produktkonfigurator auf der Produktseite: www.endress.com/cas40d Technische Information TI00491C Trübungssensoren Turbimax CUS51D •... -
Seite 31: Systemkomponenten
Liquiline System CA80TN Kommunikation; Software 71449914 Upgradecode EtherNet/IP+Webserver für BASE2 71449915 Upgradecode Modbus TCP+Webserver für BASE2 71449918 Upgradecode Webserver für BASE2 71449901 Upgradecode PROFINET+Webserver für BASE2 71249548 Kit CA80: Freischaltcode für 1. digitalen Sensoreingang 71249555 Kit CA80: Freischaltcode für 2. digitalen Sensoreingang Nachrüstkits... - Seite 32 Liquiline System CA80TN Messkabel CYK81 • Unkonfektioniertes Kabel zur Verlängerung von Sensorkabeln (z. B. Memosens, CUS31/CUS41) • 2 x 2 Adern, verdrillt mit Schirm und PVC-Mantel (2 x 2 x 0,5 mm + Schirm) • Meterware, Best.-Nr.: 51502543 SD-Karte • Industrial Flash Drive, 1 GB •...
