Rohrleitung mit Kathodenschutzeinrichtung
Diese Anschlussart erfolgt nur, wenn die folgenden beiden Bedingungen erfüllt sind:
• Metallischer Rohrleitung ohne Auskleidung oder Rohrleitung mit elektrisch leitender
Auskleidung
• Kathodenschutz ist in den Personenschutz integriert

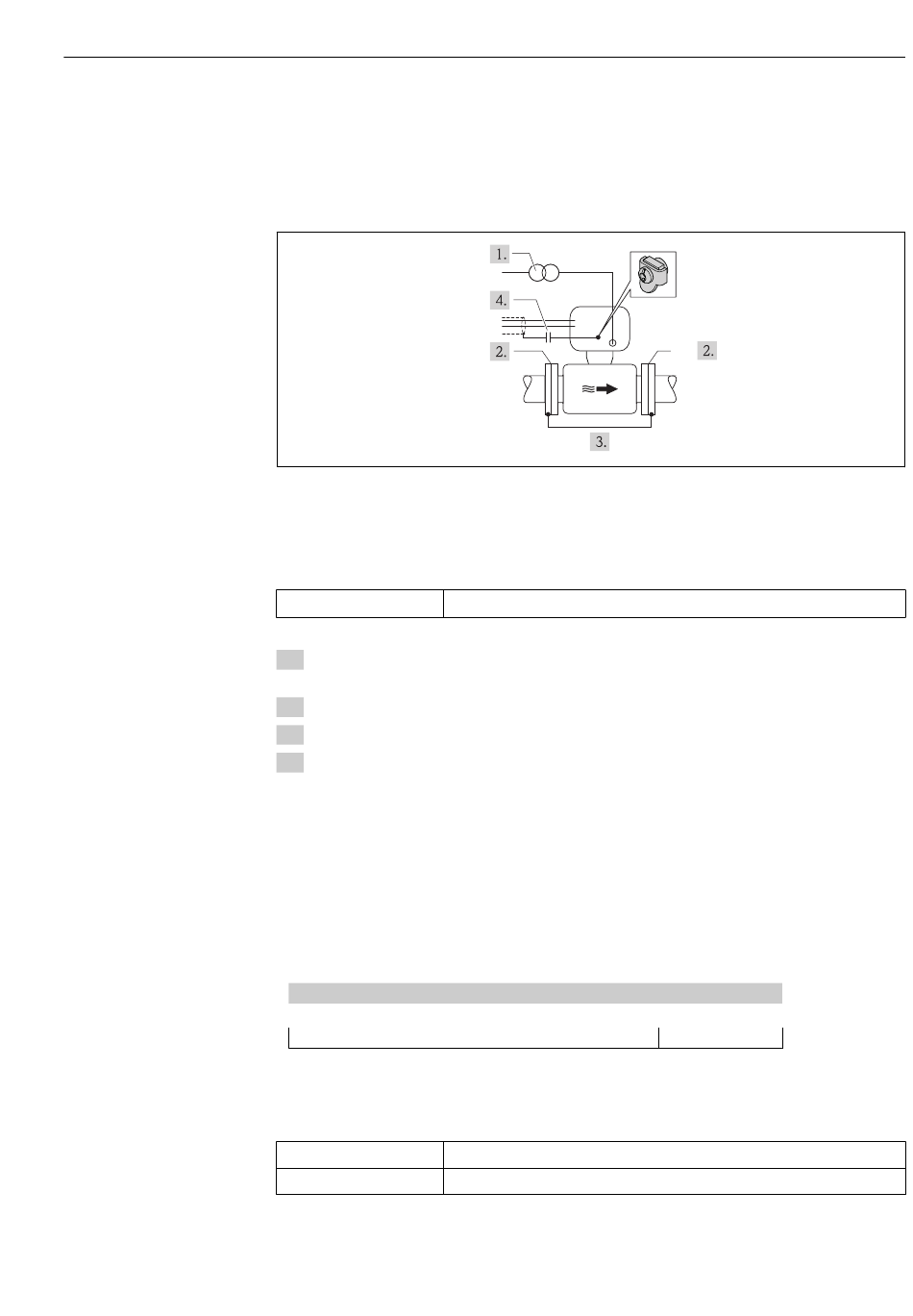

 13 Potenzialausgleich und Kathodenschutz
1 Trenntransformator Energieversorgung
2 Elektrisch isoliert zur Rohrleitung
3 Kondensator
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschlie-
ßen.
2. Messaufnehmer elektrisch isoliert in die Rohrleitung einbauen.
3. Die beiden Flansche der Rohrleitung über ein Erdungskabel miteinander verbinden.
4. Abschirmung der Signalleitungen über einen Kondensator führen.
7.3

Hardwareeinstellungen

7.3.1 Geräteadresse einstellen
Die IP-Adresse des Messgeräts ist für das Netzwerk via DIP-Schalter konfigurierbar.
Adressierungsdaten
IP-Adresse und ihre Konfigurationsmöglichkeiten
1. Oktett
192.
Nur via Softwareadressierung konfigurierbar
IP-Adressbereich 1...254 (4. Oktett)
IP-Adresse Broadcast 255
1 /
3 /
+
–
2 /
2
2. Oktett 3. Oktett
168. 1.
↓
Elektrischer Anschluss
2 /
2
(0,0093 in )
4. Oktett
XXX
↓
Via Software- und
Hardwareadressie-
rung konfigurierbar
A0016319
