Technische Daten

Schwingungsfestigkeit

Mechanische Belastung
Elektromagnetische Ver-
träglichkeit (EMV)
Messstofftemperaturbe-
reich
Leitfähigkeit
Druck-Temperatur-Kurven
86
Beschleunigung bis 2 g in Anlehnung an IEC 60068-2-6
• Messumformergehäuse vor mechanischen Einflüssen wie Stößen oder Schlägen schüt-
zen.
• Messumformergehäuse nicht als Steighilfe verwenden.
• Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21)
• Erfüllt Emissionsgrenzwerte für Industrie nach EN 55011 (Klasse A)
Details sind aus der Konformitätserklärung ersichtlich.
16.9

Prozess

• –20...+150 °C (–4...+302 °F) bei PFA, DN 25...200 (1...8")
• –20...+180 °C (–4...+356 °F) bei PFA Hochtemperatur, DN 25...200 (1...8")
• –40...+130 °C (–40...+266 °F) bei PTFE, DN 15...600 (½...24")
T
[°F] [°C]
A
140
60
40
100
20
0
0
-20
-40 -40

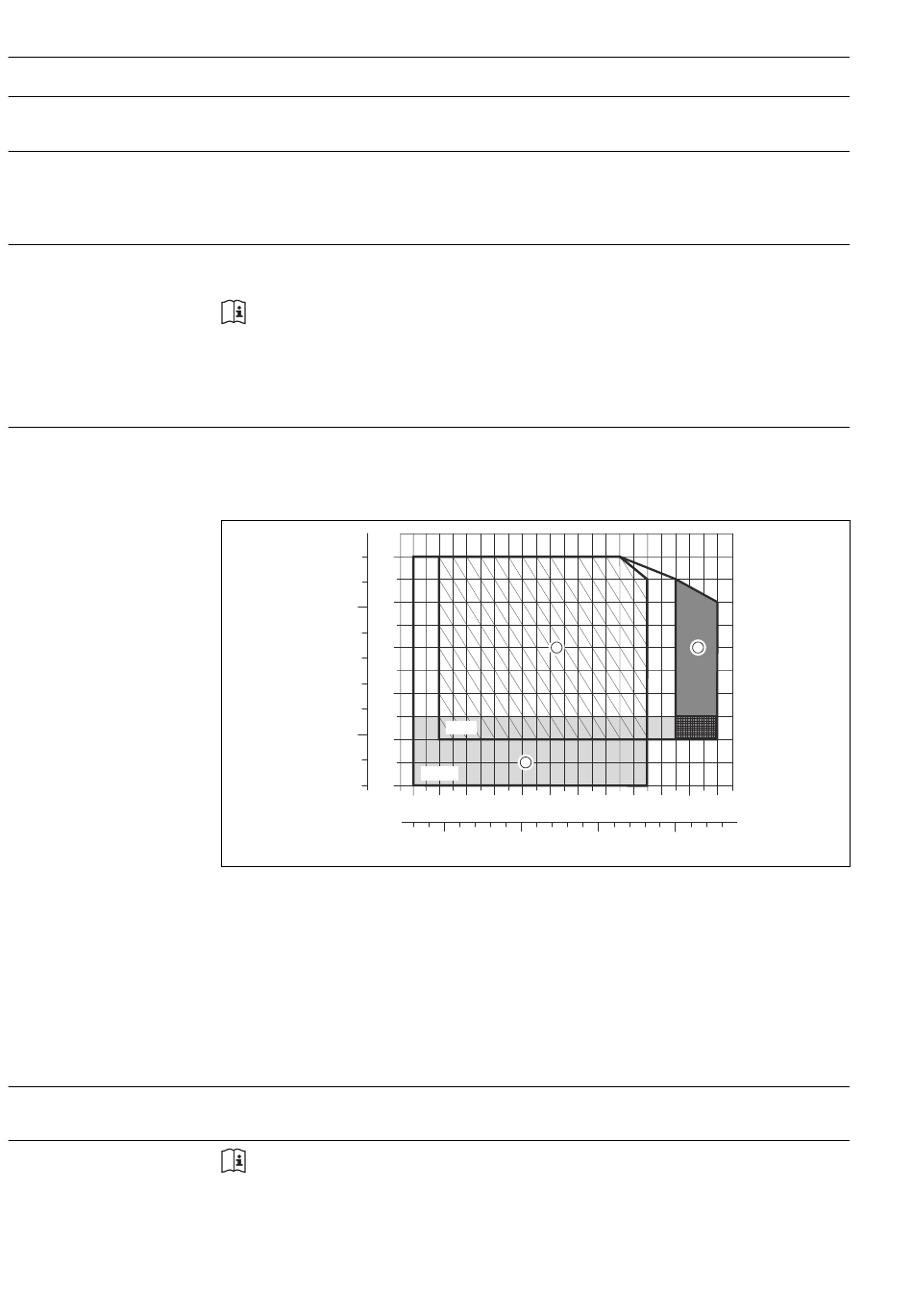

T Umgebungstemperatur
A
T Messstofftemperatur
F
1 Graue Fläche: Der Umgebungstemperaturbereich von –10...–40 °C (–14...–40 °F) gilt nur für rostfreie
Flansche
2 Schraffierte Fläche: Raue Umgebung und IP68 nur bis +130 °C (+266 °F)
3 Dunkelgraue Fläche: Hochtemperaturausführung mit Isolation
≥ 5 μS/cm für Flüssigkeiten im Allgemeinen
Eine Übersicht zu den Werkstoffbelastungskurven (Druck-Temperatur-Diagramme)
für die Prozessanschlüsse: Dokument "Technische Information"
2
PFA
1
PTFE
-40 -20 0 20 40 60 80 100
-40 0 100
Proline Promag P 100 EtherNet/IP
3
120 140 160 180 [°C]
T
F
200 300 360 [°F]
Endress+Hauser
A0019742
