Elektrischer Anschluss
28
7.1.3

Klemmenbelegung

Messumformer
Anschlussvariante EtherNet/IP
Bestellmerkmal "Ausgang", Option N
Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern
bestellt werden.
Verfügbare Anschlussarten
Bestellmerkmal
"Gehäuse"
Ausgang
Option A Gerätestecker
(→  29)
Option A Gerätestecker
(→  29)
Bestellmerkmal "Gehäuse":
Option A: Kompakt, beschichtet Alu

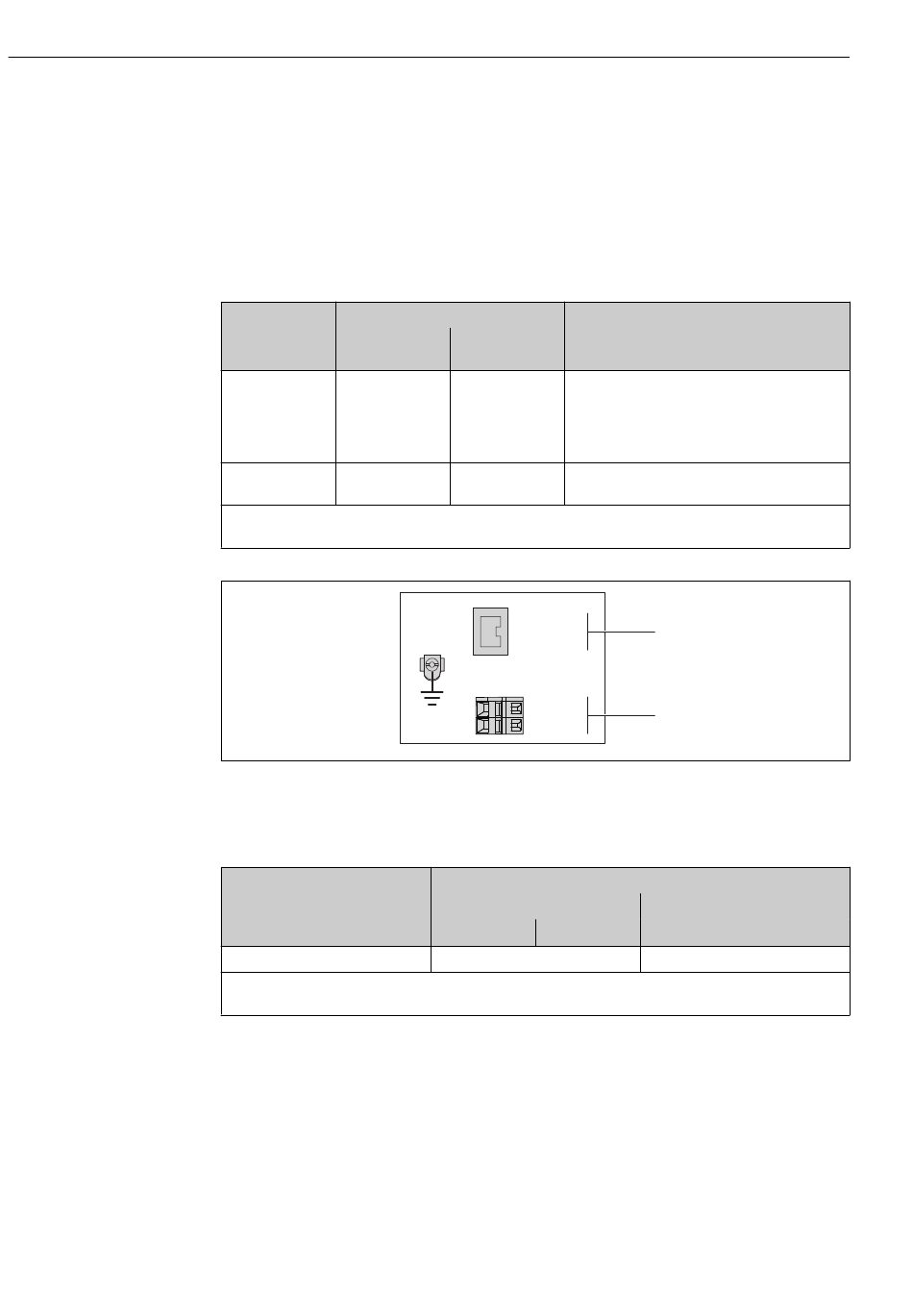

 7 Klemmenbelegung EtherNet/IP
1 Energieversorgung: DC 24 V
2 Ausgang: EtherNet/IP
Bestellmerkmal
"Ausgang"
Option N
Bestellmerkmal "Ausgang":
Option N: EtherNet/IP
Proline Promag P 100 EtherNet/IP
Mögliche Auswahl Bestellmerkmal
Energie-
"Elektrischer Anschluss"
versorgung
Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung
M20
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
Gerätestecker Option Q: 2 x Stecker M12x1
(→  29)
+
1 L
_
2 L
Klemmennummer
Energieversorgung
2 (L–) 1 (L+)
24 DC V
2
1
A0017054
Ausgang
Gerätestecker M12x1
EtherNet/IP
