Proline Promag P 100 EtherNet/IP
Endress+Hauser
A
5

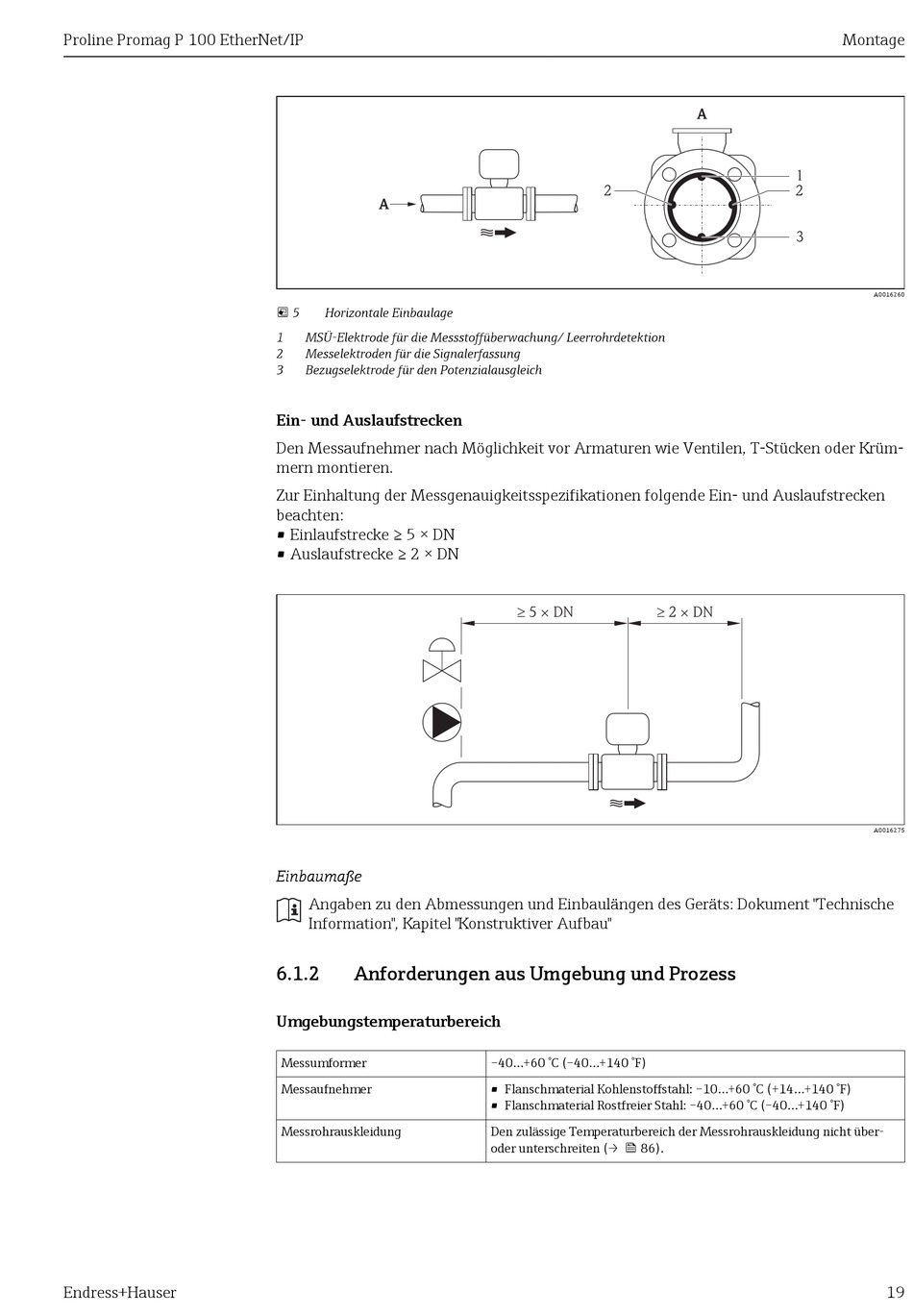

Horizontale Einbaulage
1
MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2
Messelektroden für die Signalerfassung
3
Bezugselektrode für den Potenzialausgleich
Ein- und Auslaufstrecken
Den Messaufnehmer nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken oder Krüm-
mern montieren.
Zur Einhaltung der Messgenauigkeitsspezifikationen folgende Ein- und Auslaufstrecken
beachten:
• Einlaufstrecke ≥ 5 × DN
• Auslaufstrecke ≥ 2 × DN
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
6.1.2
Anforderungen aus Umgebung und Prozess
Umgebungstemperaturbereich
Messumformer
Messaufnehmer
Messrohrauskleidung
2
5 × DN
³ 2 × DN
³
–40...+60 °C (–40...+140 °F)
• Flanschmaterial Kohlenstoffstahl: –10...+60 °C (+14...+140 °F)
• Flanschmaterial Rostfreier Stahl: –40...+60 °C (–40...+140 °F)
Den zulässige Temperaturbereich der Messrohrauskleidung nicht über-
oder unterschreiten (→ 86).
Montage
A
1
2
3
A0016260
A0016275
19
