Elektrischer Anschluss
30

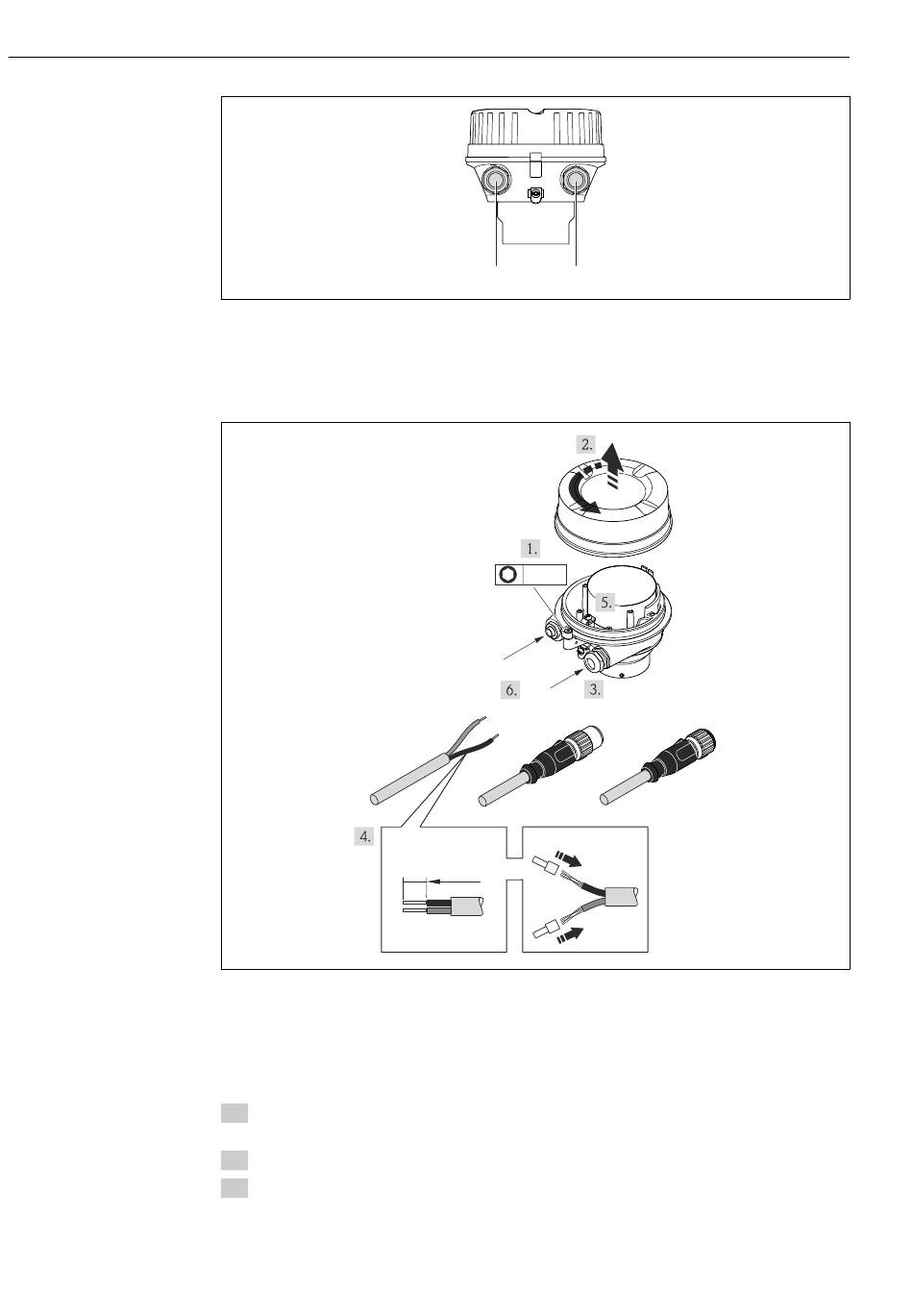

 8 Gehäuseausführungen und Anschlussvarianten
A Gehäuseausführung: Kompakt, beschichtet Alu
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
mm (in)
 9 Geräteausführungen mit Anschlussbeispielen
1 Kabel
2 Gerätestecker für Signalübertragung
3 Gerätestecker für Versorgungsspannung
Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten.
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
A
1 2
3 mm
1 2
10 (0.4)
Proline Promag P 100 EtherNet/IP
3
Endress+Hauser
A0019824
A0019823
