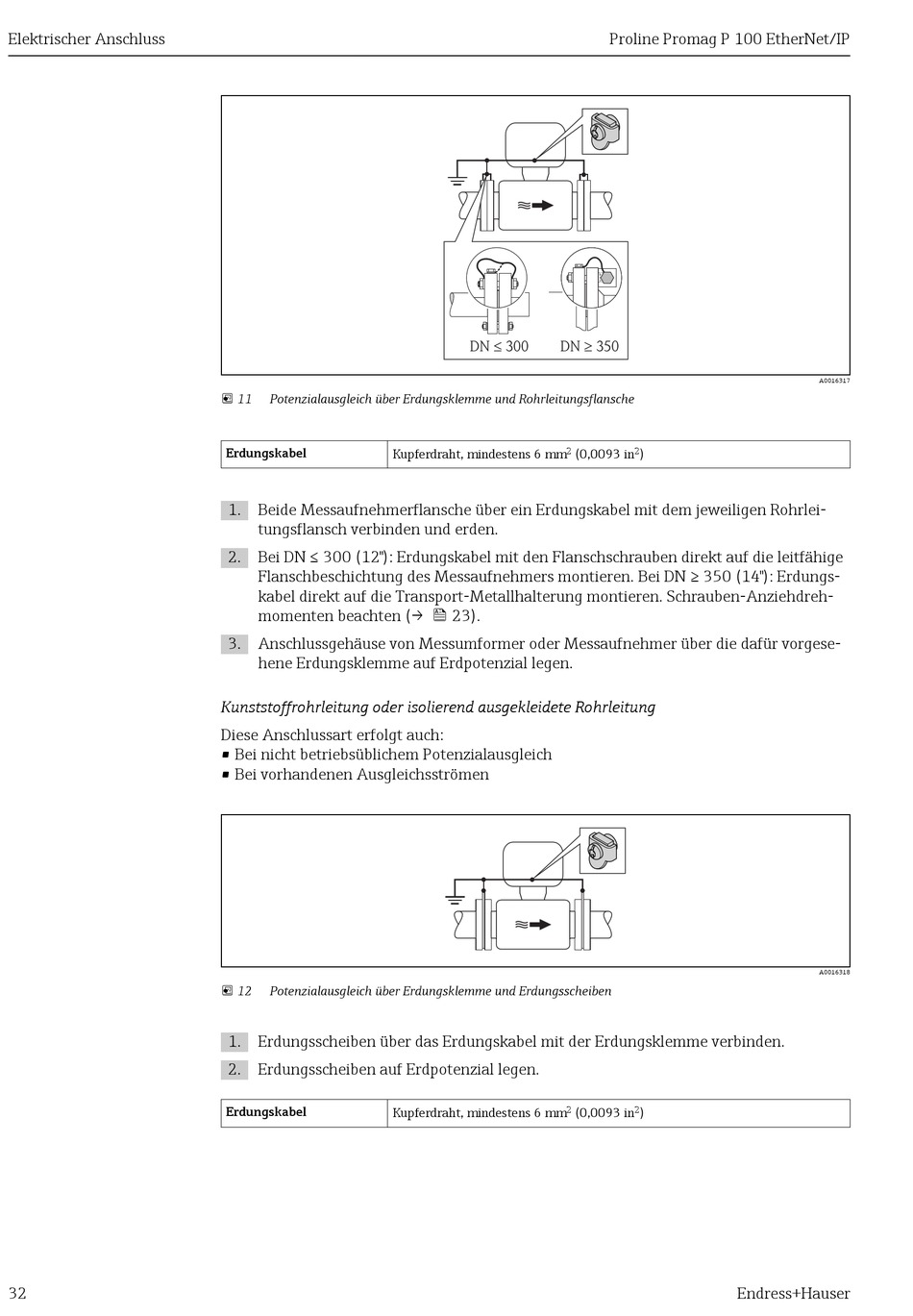

Elektrischer Anschluss
32
 11 Potenzialausgleich über Erdungsklemme und Rohrleitungsflansche
Erdungskabel
Kupferdraht, mindestens 6 mm
1. Beide Messaufnehmerflansche über ein Erdungskabel mit dem jeweiligen Rohrlei-
tungsflansch verbinden und erden.
2. Bei DN ≤ 300 (12"): Erdungskabel mit den Flanschschrauben direkt auf die leitfähige
Flanschbeschichtung des Messaufnehmers montieren. Bei DN ≥ 350 (14"): Erdungs-
kabel direkt auf die Transport-Metallhalterung montieren. Schrauben-Anziehdreh-
momenten beachten (→  23).
3. Anschlussgehäuse von Messumformer oder Messaufnehmer über die dafür vorgese-
hene Erdungsklemme auf Erdpotenzial legen.
Kunststoffrohrleitung oder isolierend ausgekleidete Rohrleitung
Diese Anschlussart erfolgt auch:
• Bei nicht betriebsüblichem Potenzialausgleich
• Bei vorhandenen Ausgleichsströmen
 12 Potenzialausgleich über Erdungsklemme und Erdungsscheiben
1. Erdungsscheiben über das Erdungskabel mit der Erdungsklemme verbinden.
2. Erdungsscheiben auf Erdpotenzial legen.
Erdungskabel
Kupferdraht, mindestens 6 mm
Proline Promag P 100 EtherNet/IP
DN 300 DN 350
£ ³
2 (0,0093 in 2 )
2 (0,0093 in 2 )
A0016317
A0016318
