Elektrischer Anschluss
34
Adressierungsart ab Werk Softwareadressierung; alle DIP-Schalter der Hardwareadressierung stehen auf
OFF.
IP-Adresse ab Werk DHCP Server aktiv
Zur Geräteadressierung via Software (→  47)

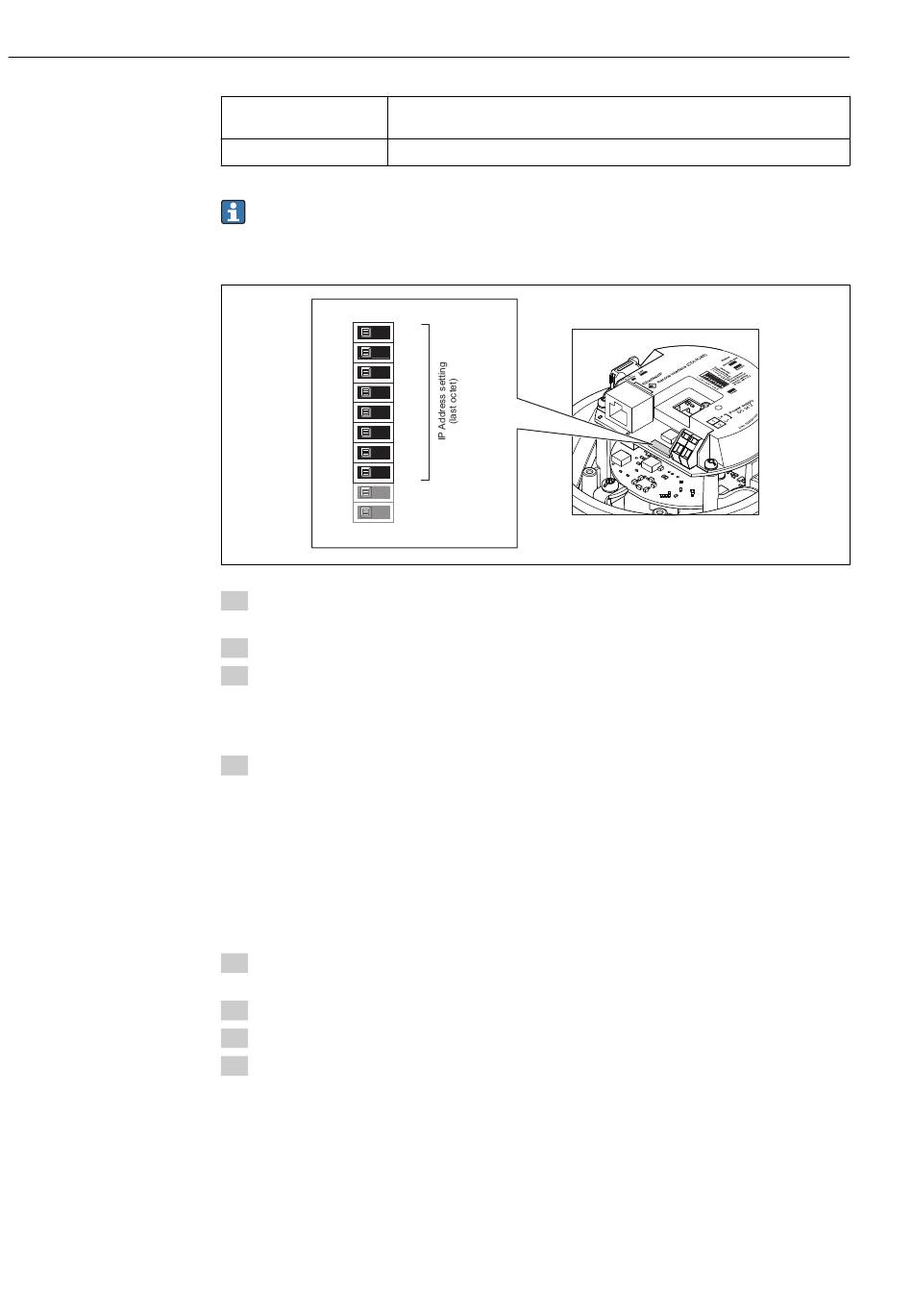

Adresse einstellen

OFF ON
1
2
3
4
5
6
7
8
9
10
1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu-
sedeckels lösen.
2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen.
3. Gewünschte IP-Adresse über die entsprechenden DIP-Schalter auf dem I/O-Elektro-
nikmodul einstellen.
 Nach 10 s ist die Hardwareadressierung mit der eingestellten IP-Adresse akti-
viert.
4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
7.4

Schutzart sicherstellen

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
1
2
4
8
16
32
64
128
- Write protection
- Default Ethernet
network settings
IP 192.168.1.212
Proline Promag P 100 EtherNet/IP
Endress+Hauser
A0017913
