Elektrischer Anschluss
4 x
TX 20
1.
3.
11

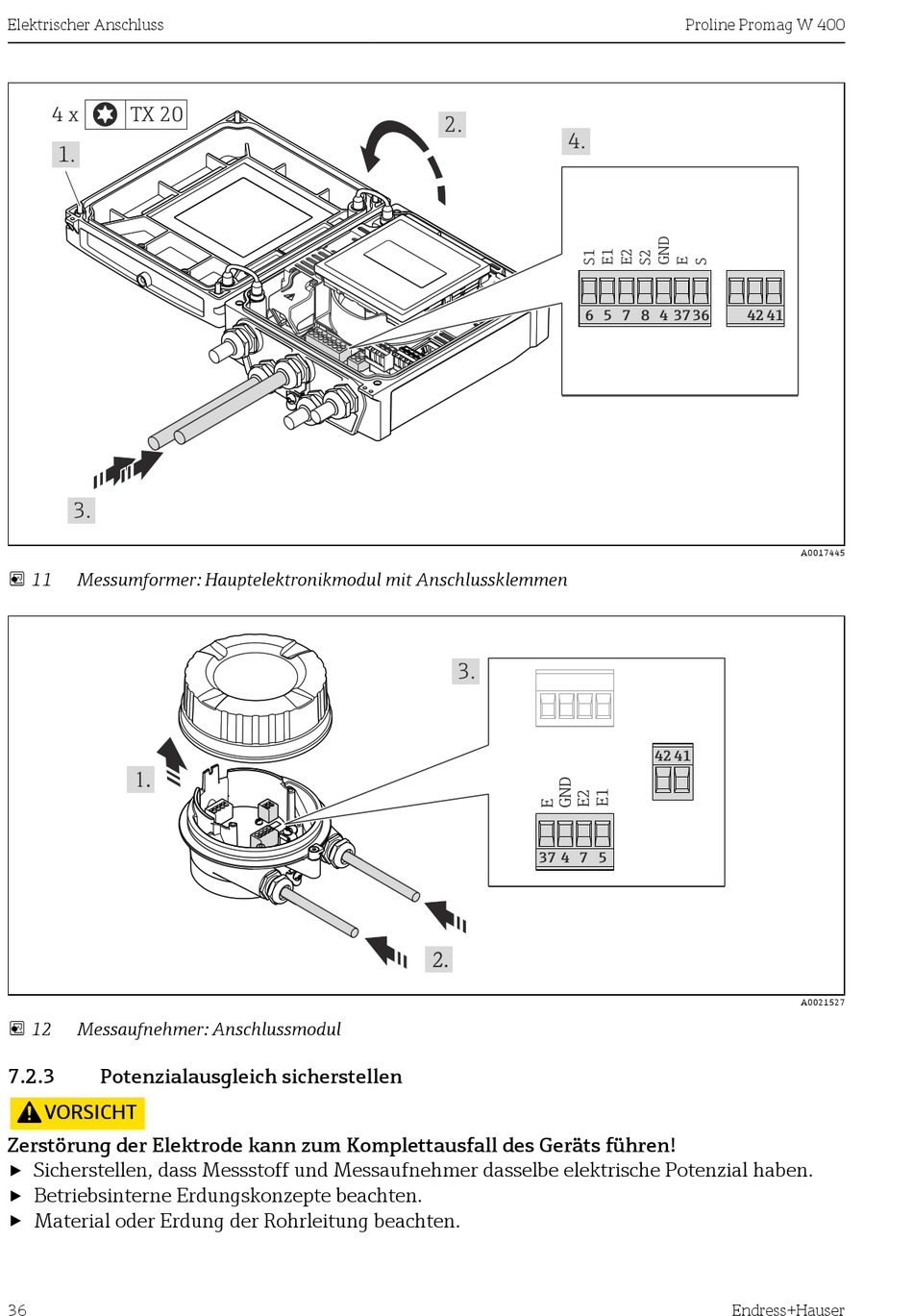

Messumformer: Hauptelektronikmodul mit Anschlussklemmen
12
Messaufnehmer: Anschlussmodul
7.2.3
Potenzialausgleich sicherstellen
VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
‣
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
‣
Betriebsinterne Erdungskonzepte beachten.
‣
Material oder Erdung der Rohrleitung beachten.
36
2.
4.
6 5 7 8 4 37 36
3.
37
4
7
5
Proline Promag W 400
42 41
A0017445
42 41
A0021527
