Abschlusswiderstand Aktivieren - Endress+Hauser Proline Promag W 400 Kurzanleitung

Elektrischer Anschluss
PROFIBUS DP
Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gültigen
Geräteadressen liegen im Bereich 1...126. In einem PROFIBUS DP/PA Netz kann jede Geräte-
adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Geräteadresse wird das
Gerät vom Master nicht erkannt. Alle Geräte werden ab Werk mit der Geräteadresse 126 und
Software-Adressierung ausgeliefert.
Adresse einstellen
2
1
4
3
2
1
4
3
2
1

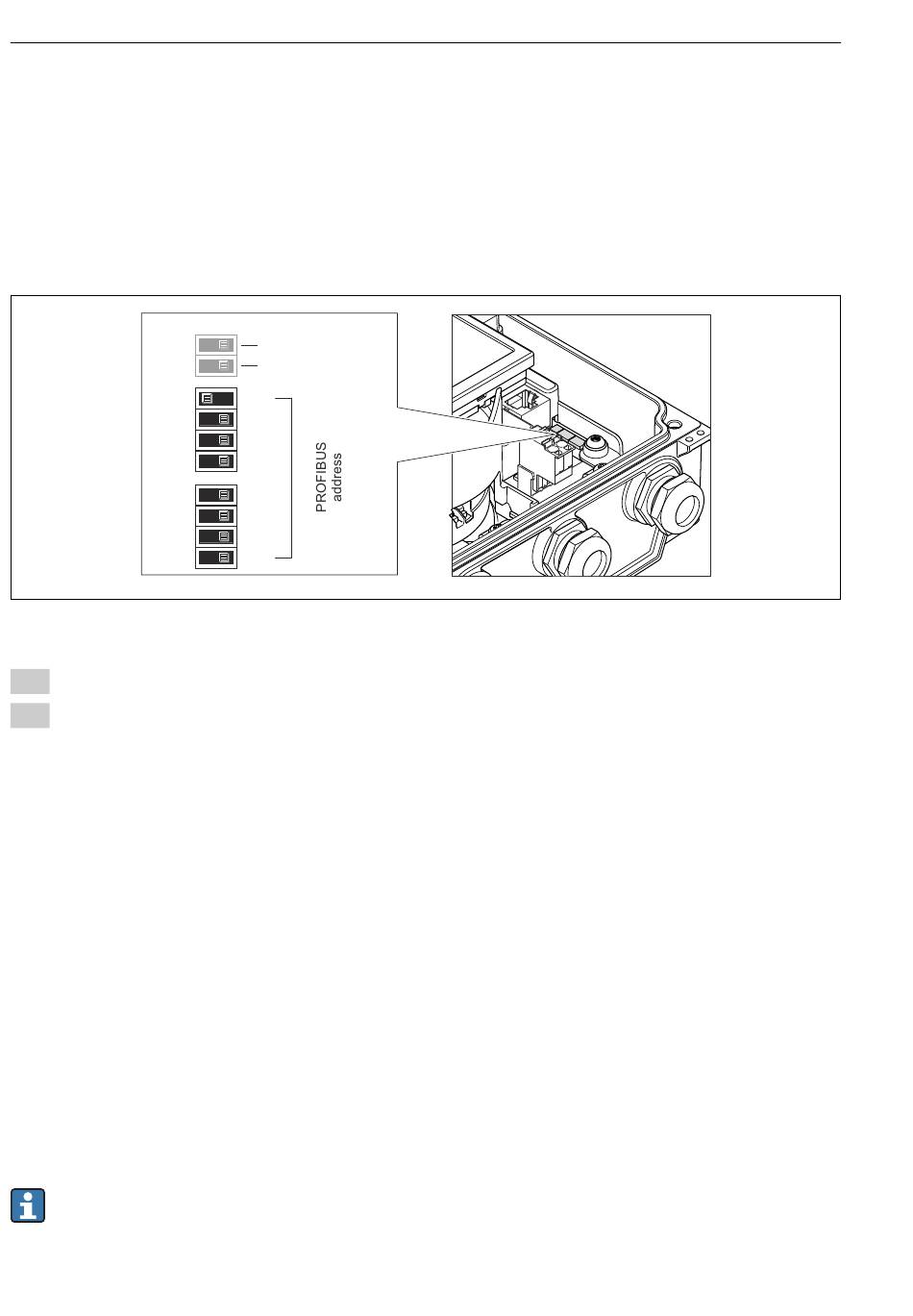

 16 Adressierung mit Hilfe von DIP-Schaltern auf dem I/O-Elektronikmodul
1. Softwareadressierung über den oberen DIP-Schalter 4 (SW) deaktivieren (OFF).
2. Gewünschte Geräteadresse über die entsprechenden DIP-Schalter einstellen.
 Beispiel (→  16,  40): 1 + 16 + 32 = Geräteadresse 49
Nach 10 s fordert das Messgerät einen Neustart. Nach dem Neustart ist die Hard-
wareadressierung mit der eingestellten Geräteadresse aktiviert.
7.3.2

Abschlusswiderstand aktivieren

PROFIBUS DP
Um eine fehlerhafte Kommunikationsübertragung zu vermeiden, die durch Fehlanpassungen
der Impedanz verursacht werden: PROFIBUS DP-Leitung am Anfang und Ende des Busseg-
ments korrekt abschließen.
• Wird das Messgerät mit einer Baudrate bis 1,5 MBaud betrieben:
Beim letzten Messumformer am Bus die Terminierung über DIP-Schalter 2 (Bus termina-
tion) und DIP-Schalter 1 und 3 (Bus polarisation) einstellen: ON – ON – ON
(→  17,  41).
• Bei Baudraten > 1,5 MBaud:
Aufgrund der kapazitiven Last des Teilnehmers und der somit erzeugten Leitungsreflektion
ist darauf zu achten, dass eine externer Busabschluss verwendet wird.
Generell wird empfohlen, einen externen Busabschluss zu verwenden, da beim Defekt
eines intern terminierten Gerätes das gesamte Segment ausfallen kann.
40
ON OFF
Not used
Write protection
SW
64
32
16
8
4
2
1
