Proline Promag W 400

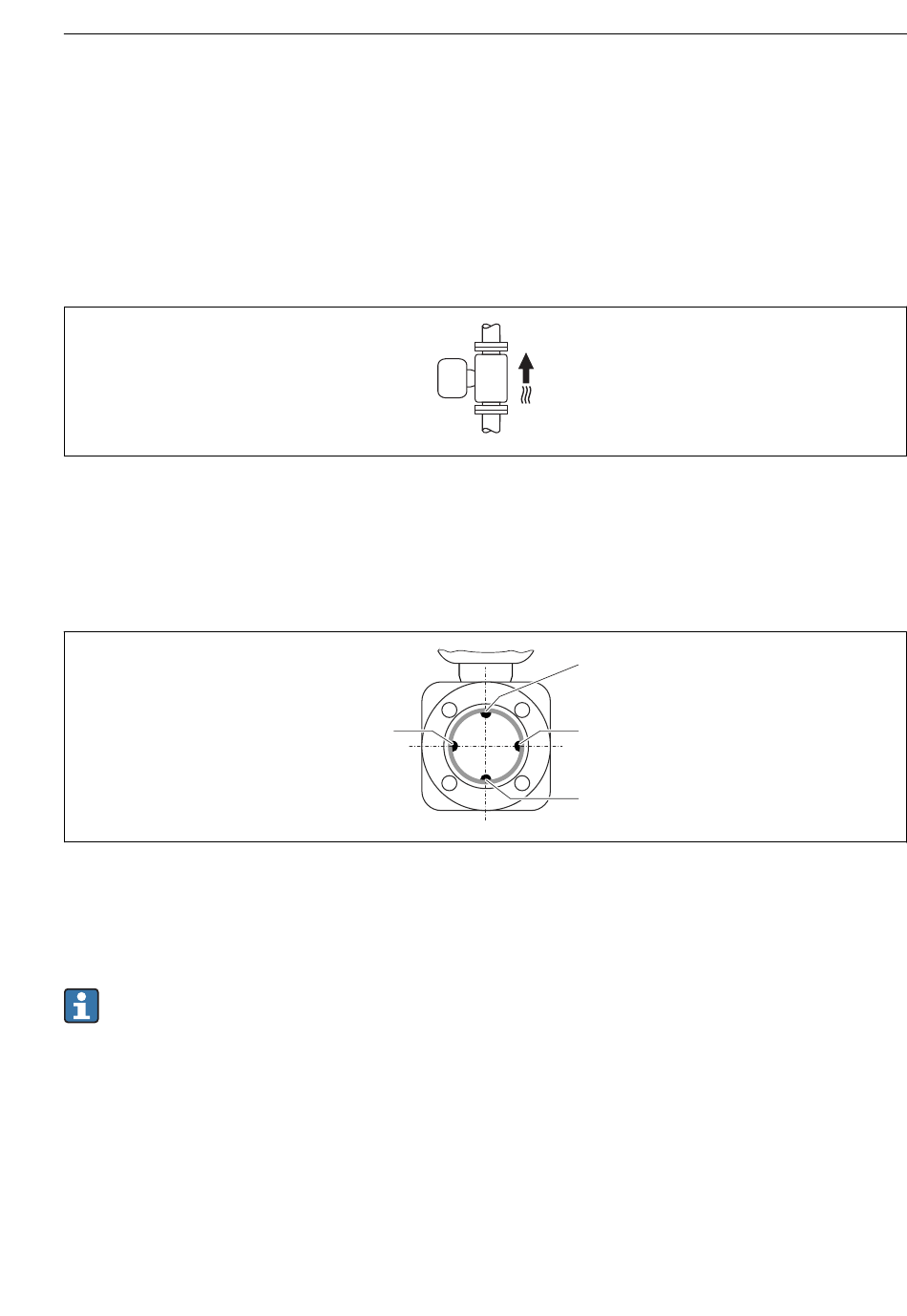

Einbaulage
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre-
chend der Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch stö-
rende Ablagerungen im Messrohr vermieden werden.
Vertikal
Optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoffüberwachung.
Horizontal
1
MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion
2
Messelektroden für die Signalerfassung
3
Bezugselektrode für den Potenzialausgleich
• Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Iso-
lierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
• Die Messstoffüberwachung funktioniert nur, wenn das Messumformergehäuse nach
oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Messstoffüberwachung
bei teilgefülltem oder leerem Messrohr wirklich anspricht.
Endress+Hauser
2
1
2
3
Montage
A0015591
A0016260
15
