Montage

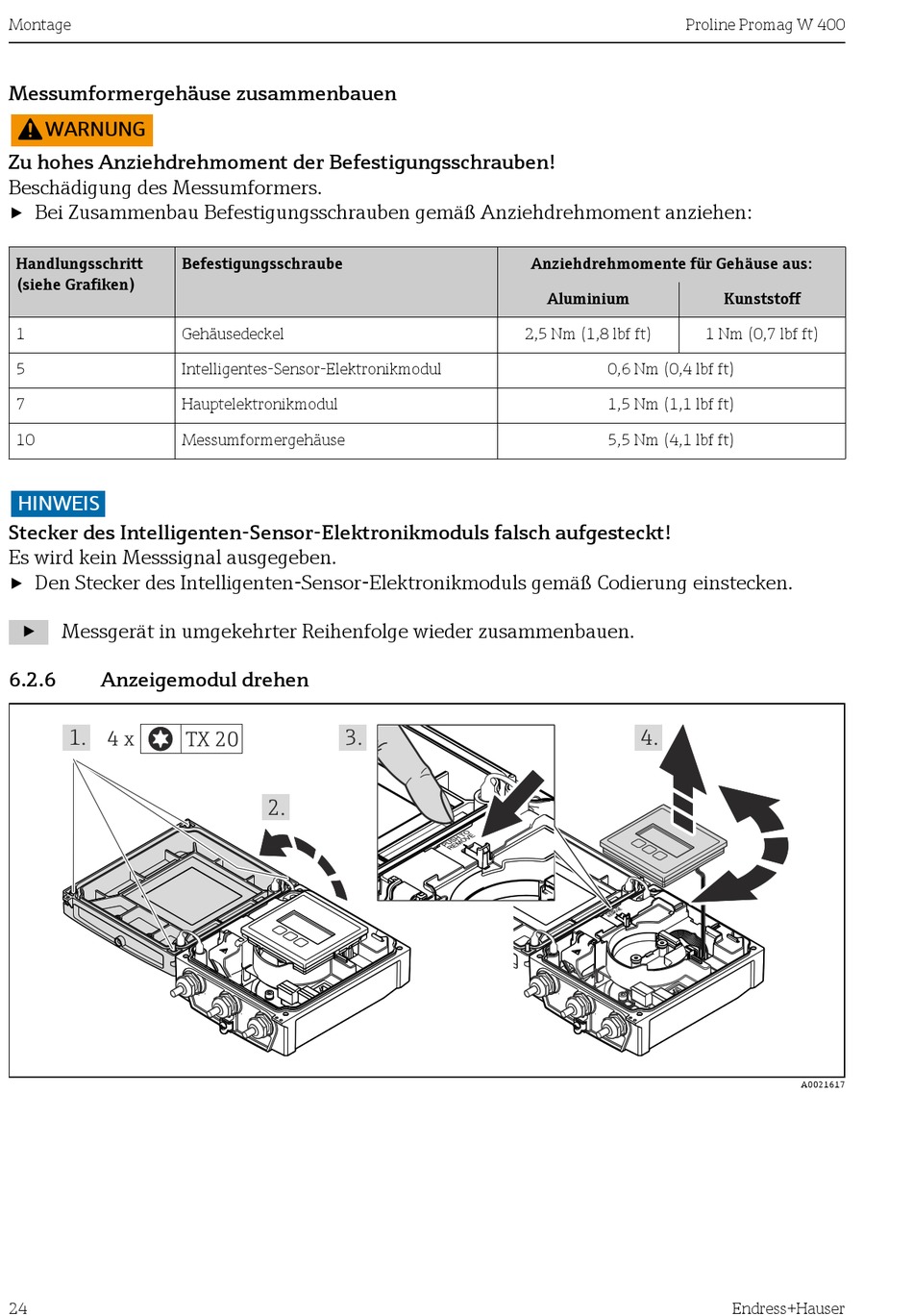

Messumformergehäuse zusammenbauen
WARNUNG
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Bei Zusammenbau Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
Handlungsschritt Befestigungsschraube
(siehe Grafiken)
1 Gehäusedeckel
5 Intelligentes-Sensor-Elektronikmodul
7 Hauptelektronikmodul
10 Messumformergehäuse
HINWEIS
Stecker des Intelligenten-Sensor-Elektronikmoduls falsch aufgesteckt!
Es wird kein Messsignal ausgegeben.
‣
Den Stecker des Intelligenten-Sensor-Elektronikmoduls gemäß Codierung einstecken.
‣
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.
6.2.6

Anzeigemodul drehen

1.
4 x
24
3.
TX 20
2.
Proline Promag W 400
Anziehdrehmomente für Gehäuse aus:
Aluminium
2,5 Nm (1,8 lbf ft)
0,6 Nm (0,4 lbf ft)
1,5 Nm (1,1 lbf ft)
5,5 Nm (4,1 lbf ft)
4.
Kunststoff
1 Nm (0,7 lbf ft)
A0021617
