8.3.5 Bedienoberfläche
1 1 1 1 1 2 2 2 2 2
6 6 6 6 6

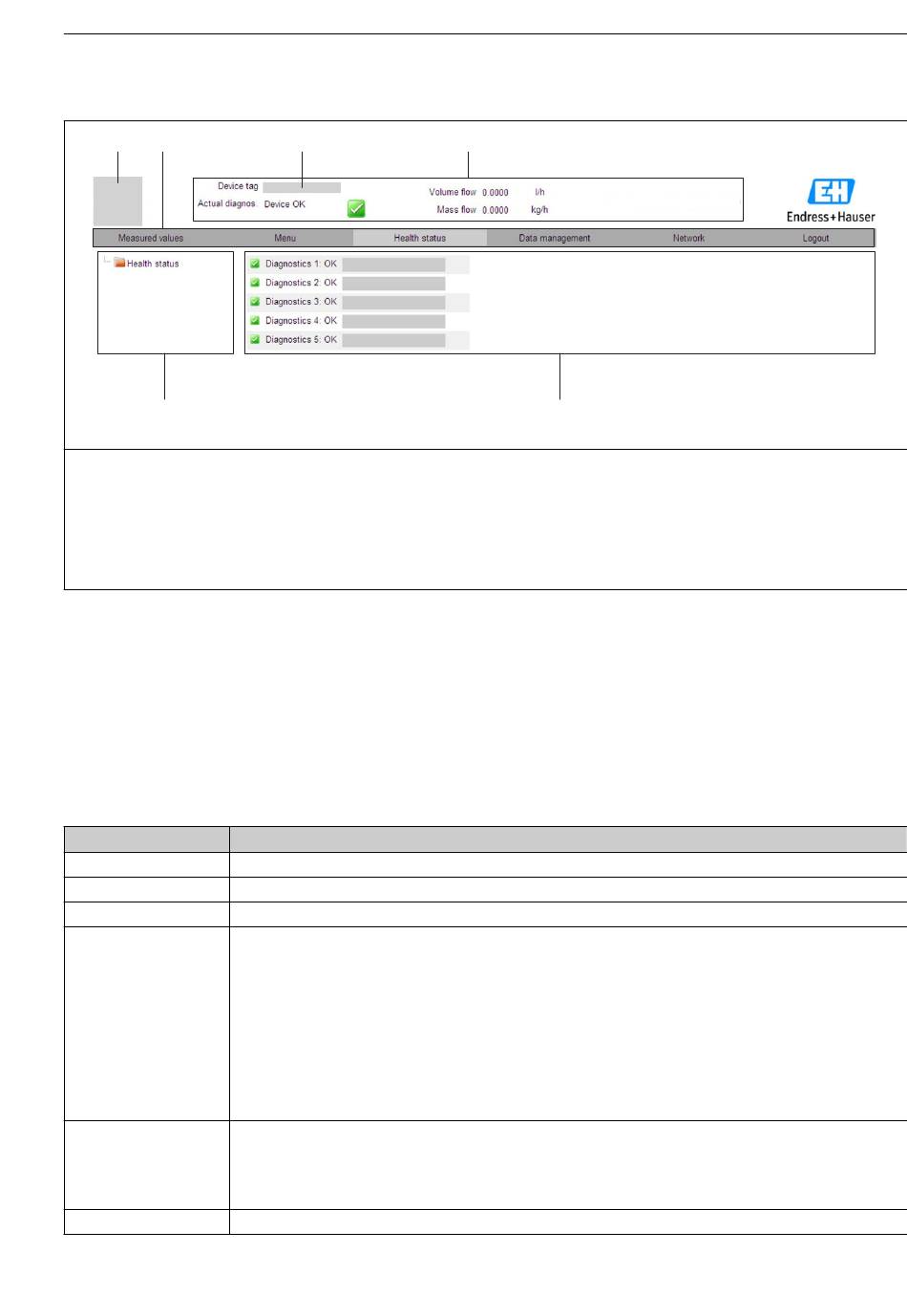

1 Gerätebild
2 Funktionszeile mit 6 Funktionen
3 Messstellenbezeichnung
4 Kopfzeile
5 Arbeitsbereich
6 Navigationsbereich
Kopfzeile
In der Kopfzeile erscheinen folgende Informationen:
• Messstellenbezeichnung (→  56)
• Gerätestatus mit Statussignal
• Aktuelle Messwerte
Funktionszeile
Funktionen Bedeutung
Messwerte Anzeige der Messwerte vom Gerät
Menü Zugriff auf die Bedienmenüstruktur vom Gerät, analog zu Vor-Ort-Anzeige und Bedientool
Gerätestatus Anzeige der aktuell anstehenden Diagnosemeldungen, gelistet nach ihrer Priorität
• Datenaustausch zwischen PC und Messgerät:
Datenmanagement
• Gerätetreiber für Systemintegration vom Gerät laden
Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau zum
Gerät:
Netzwerkeinstellung
• Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse)
• Geräteinformationen (z.B. Seriennummer, Firmware-Version)
Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite
Endress+Hauser
3 3 3 3 3
– Konfiguration vom Gerät laden (XML-Format, Konfiguration sichern)
– Konfiguration ins Gerät speichern (XML-Format, Konfiguration wiederherstellen)
– Export Eventliste (.csv-Datei)
– Export Parametereinstellungen (.csv-Datei, Dokumentation der Konfiguration der Mess-
stelle erstellen)
– Export des Verifikationsprotokolls Heartbeat (PDF-Datei, nur mit dem Anwendungspaket
"Heartbeat Verification" verfügbar)
4 4 4 4 4
5 5 5 5 5
